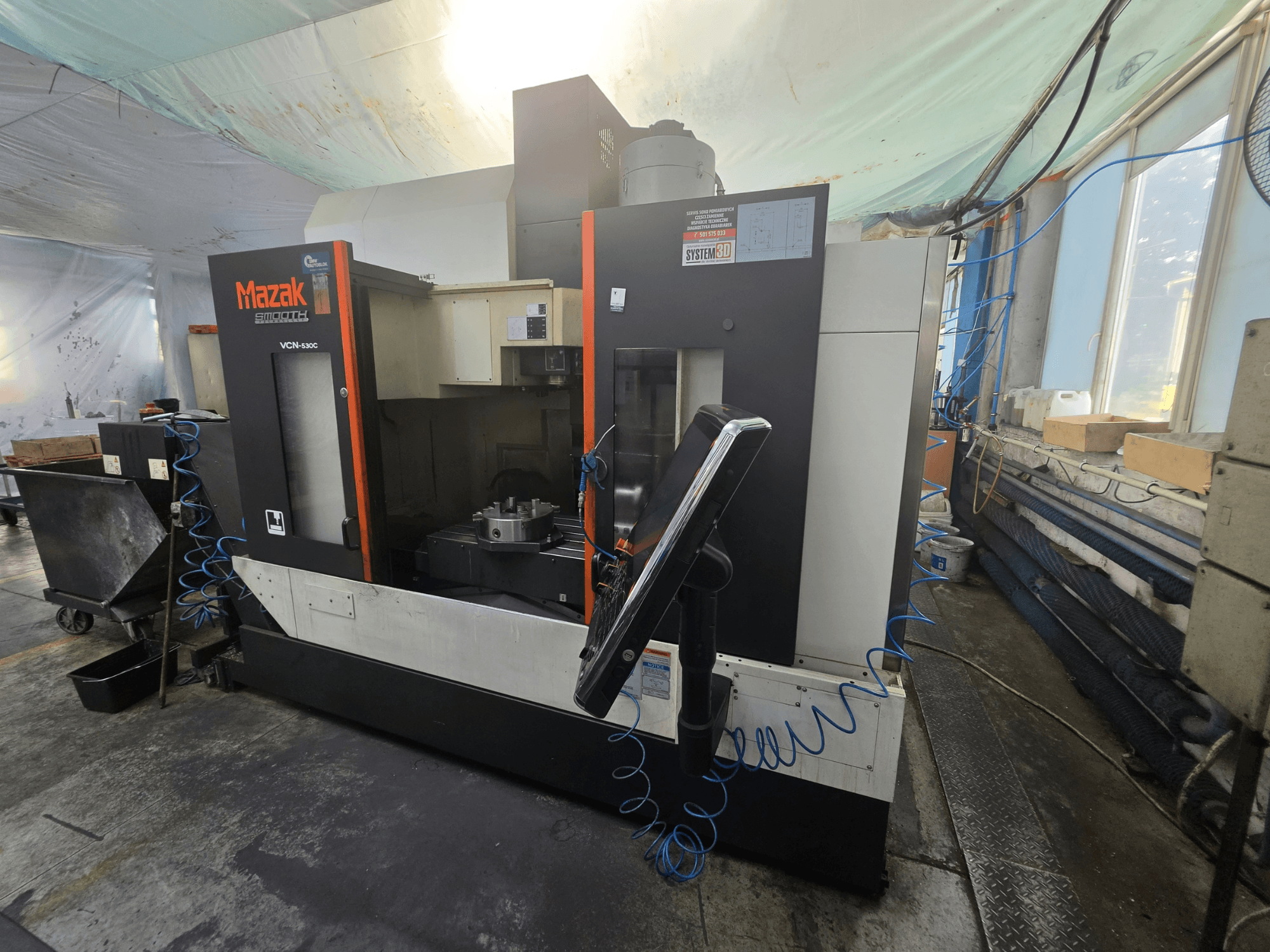

Mazak - VCN-530CPL-MIL-MAZ-2017-00001

• Лічильник робочого часу (лише різання): 11 917 год

• Хід осей (стандартна модель VCN 530C):

  • Відстань від поверхні столу до передньої кромки шпинделя: 150–660 мм

  • Відстань від колони до центру шпинделя: 586 мм

• Робоча зона / технічні характеристики:

  • Максимальна довжина заготовки: 1 300 мм

  • Максимальна ширина заготовки: 550 мм

  • Максимальна висота заготовки: 570 мм

  • Максимальна вага заготовки: 1 200 кг

• Робочий стіл:

  • Розміри столу: 1 300 × 550 мм

  • Т-подібні пази: 5; ширина 18 мм; крок 100 мм

  • Примітка: Номінальне навантаження на стіл не відповідає вантажопідйомності поворотного столу

• Шпиндель:

  • Потужність двигуна: 18,5 / 11 / 7,5 кВт (залежно від режиму роботи)

• Інструмент / ATC:

  • Максимальна довжина інструменту: 350 мм

  • Максимальний діаметр інструменту: 80 мм (125 мм, якщо сусідні гнізда порожні)

  • Час заміни інструменту: 1,3 с

• Швидкості подачі:

  • Швидкий хід по осях X/Y/Z: 42 м/хв

  • Подача різання: 1–42 000 мм/хв

• Технічні характеристики / габарити:

  • Ємність бака для охолоджувальної рідини: 250 л

  • Площа, що займає верстат (приблизно): 2 880 × 3 102 мм

  • Висота верстата (приблизно): 2 807 мм

• Функції верстата, що входять до комплекту (виробничий пакет PD081):

  • Подув повітря на заготовку

  • Охолоджуюча рідина під високим тиском через шпиндель

  • Промивання кришок верстата охолоджувальною рідиною

  • Синхронне нарізання різьби

  • Пам'ять ЧПУ: максимальний розмір програми — 8 МБ

  • Нахил G00 Постійна оптимізація швидкісного переміщення

Додаткове обладнання

• Четверта вісь:

  • Поворотний стіл Tsudakoma з ЧПУ, модель RNE-200L (Японія), з торцевою пластиною 250 мм

  • Підготовка четвертої осі на верстаті

• Видалення стружки:

  • Лівобічний конвеєр для відведення стружки з шарнірною стрічкою Crowther

  • Підготовка до встановлення лівостороннього конвеєра для відводів стружки

• Зондування:

  • Датчик заготовки Renishaw OMP60

  • Підготовка до встановлення OMP60 на верстаті

• Витяжка:

  • Установка для відведення масляного туману Filtermist FX6002

• Інше:

  • Система закріплення заготовки

  • Пневматичний пістолет для промивання охолоджувальною рідиною
