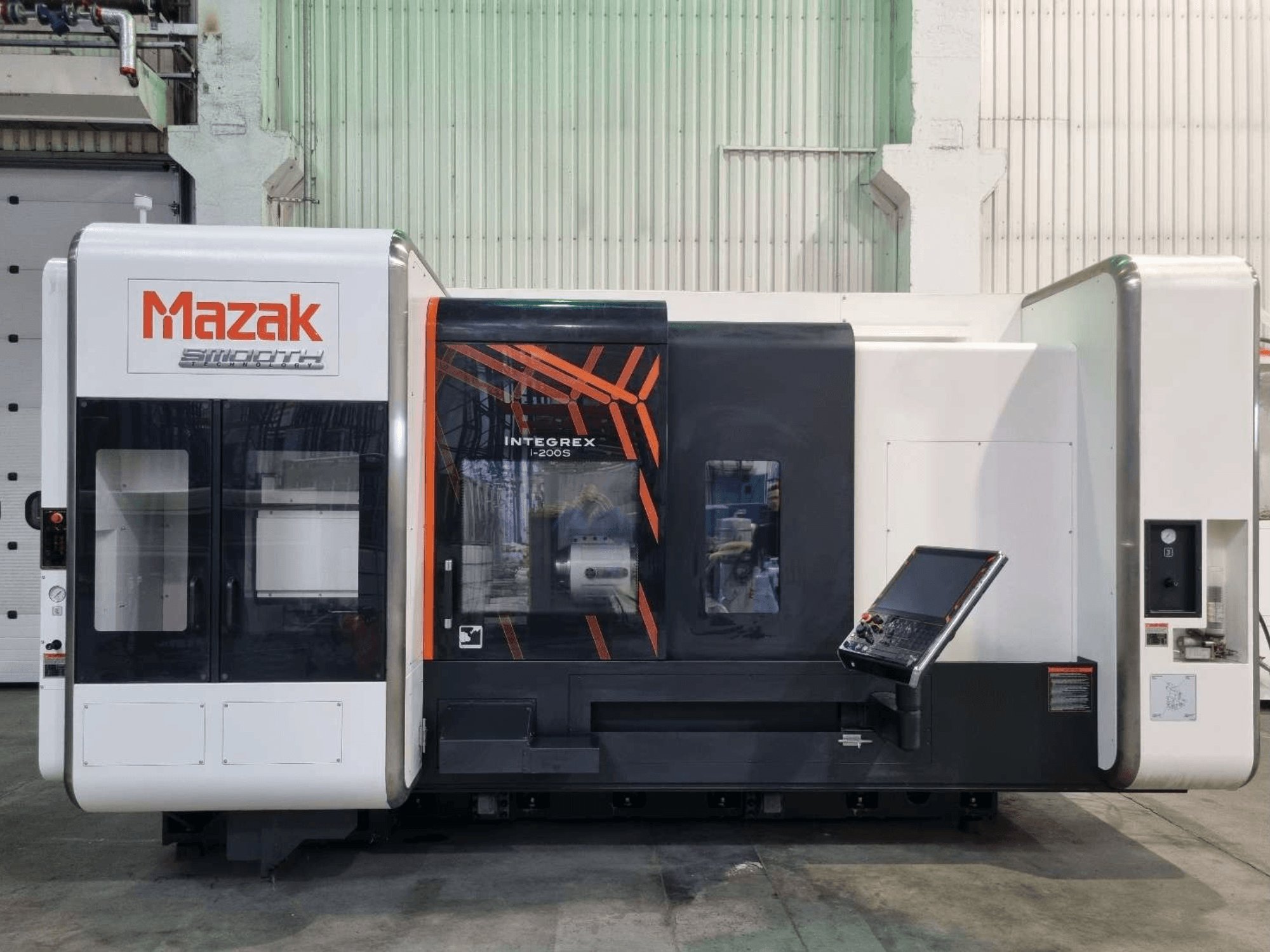

Mazak - INTEGREX i‑200 SPL-TUR-MAZ-2017-00001

• Час роботи: Приблизно 68 годин

• Доступність: Негайно

• Основні можливості:

  • Повна 5-осьова одночасна обробка

  • Головний шпиндель + другий шпиндель

  • Фрезерний шпиндель з автоматичною зміною інструменту

  • Повна токарна та фрезерна обробка за одну установку

• Потужність і робочий діапазон

  • Максимальний розмах: Ø658 мм

  • Поворот через поперечний супорт: Ø658 мм

  • Максимальний діаметр обробки: Ø658 мм

  • Максимальна довжина обробки: 1519 мм

  • Ємність прутка (головний шпиндель): Ø102 мм

  • Діаметр прутка (другий шпиндель): Ø65 мм

  • Максимальна маса опори (головний шпиндель): 650 кг

  • Максимальна маса опори (другий шпиндель) 300 кг

• Головний шпиндель (HD1)

  • Розмір патрона: 12"

  • Отвір шпинделя Ø112 мм

  • Потужність двигуна: 22 / 18,5 кВт

  • Крутний момент: 883.3 / 716.2 Нм

  • Час розгону: 4.9 s

  • Система обдування повітрям: У комплекті

  • Додаткова конфігурація: Посилений шпиндель HD1; зняття стандартного шпиндельного циліндра та патрона

• Другий шпиндель (HD2)

  • Розмір патрона: 8"

  • Максимальна швидкість: 5 000 об/хв

  • Отвір шпинделя: Ø76 мм

  • Потужність двигуна: 18,5 / 15 кВт

  • Крутний момент: 325 / 238 Нм

  • Час розгону: 4.5 s

  • Заводська опція: Функція синхронізації шпинделя HD2

• Фрезерний шпиндель

  • Максимальна швидкість: 12 000 об/хв

  • Потужність двигуна: 24 кВт

  • Охолодження: Масляне та повітряне

  • Інструментальний інтерфейс: HSK-A63 (T63)

  • Час індексації на 90°: 0,5 с

  • Прискорення 1.27 s

  • Мастило: Масляне та повітряне

  • Інструментальна ємність:

    • Токарні інструменти з зовнішнім діаметром: □25 мм

    • Токарний інструмент з внутрішнім діаметром: Ø40 мм

    • Фрезерні інструменти: макс. Ø125 × 400 мм

• Переміщення по осях

  • Ш: 1574 мм

  • Швидке переміщення: X/Z 50 м/хв; Y 40 м/хв; W 30 м/хв

• Інструментальна система та магазин

  • Інструментальна система: CAPTO C6

  • Місткість інструментального магазину: 72 позиції

  • Автоматична зміна інструменту: в комплекті

  • Функції: Виявлення поломки інструменту в магазині; Виявлення перевантаження

• Функції та програмне забезпечення ЧПК

  • Пакет функцій для 5-осьової обробки

  • Компенсація радіуса інструменту для 5-осьової обробки

  • Циліндрична інтерполяція

  • Полярна інтерполяція координат

  • Синхронне нарізання різьби з фрезерним шпинделем

• Охолодження та підготовка

  • Наскрізне охолодження інструменту: 7 МПа

  • Підготовка до системи відведення масляного туману

• Основні моменти

  • Практично новий стан з напрацюванням всього ~68 годин

  • Дуже багата заводська конфігурація

  • Повна 5-осьова одночасна обробка

  • Конфігурація головного та допоміжного шпинделів

  • 72-інструментальний магазин CAPTO

  • Готовий до виробництва зі значною економією в порівнянні з новим

Додаткове обладнання

• Обробка стружки та деталей

  • Бічний транспортер стружки - тип Consep

  • Стрічковий конвеєр для деталей

• Подача прутка та переміщення заготовки

  • Механізм подачі прутка LNS QLS II

  • Інтерфейсний комплект для подачі прутка

  • Автоматичний уловлювач деталей

• Фільтрація

  • Блок фільтрації SEI FILTRATION

    • Серія JT040

    • Модель 40/70-V-I-R-FM

    • Рік: 2018

• Інші аксесуари

  • Анкери для кріплення машини

  • 3-кольорова сигнальна лампа стану машини
