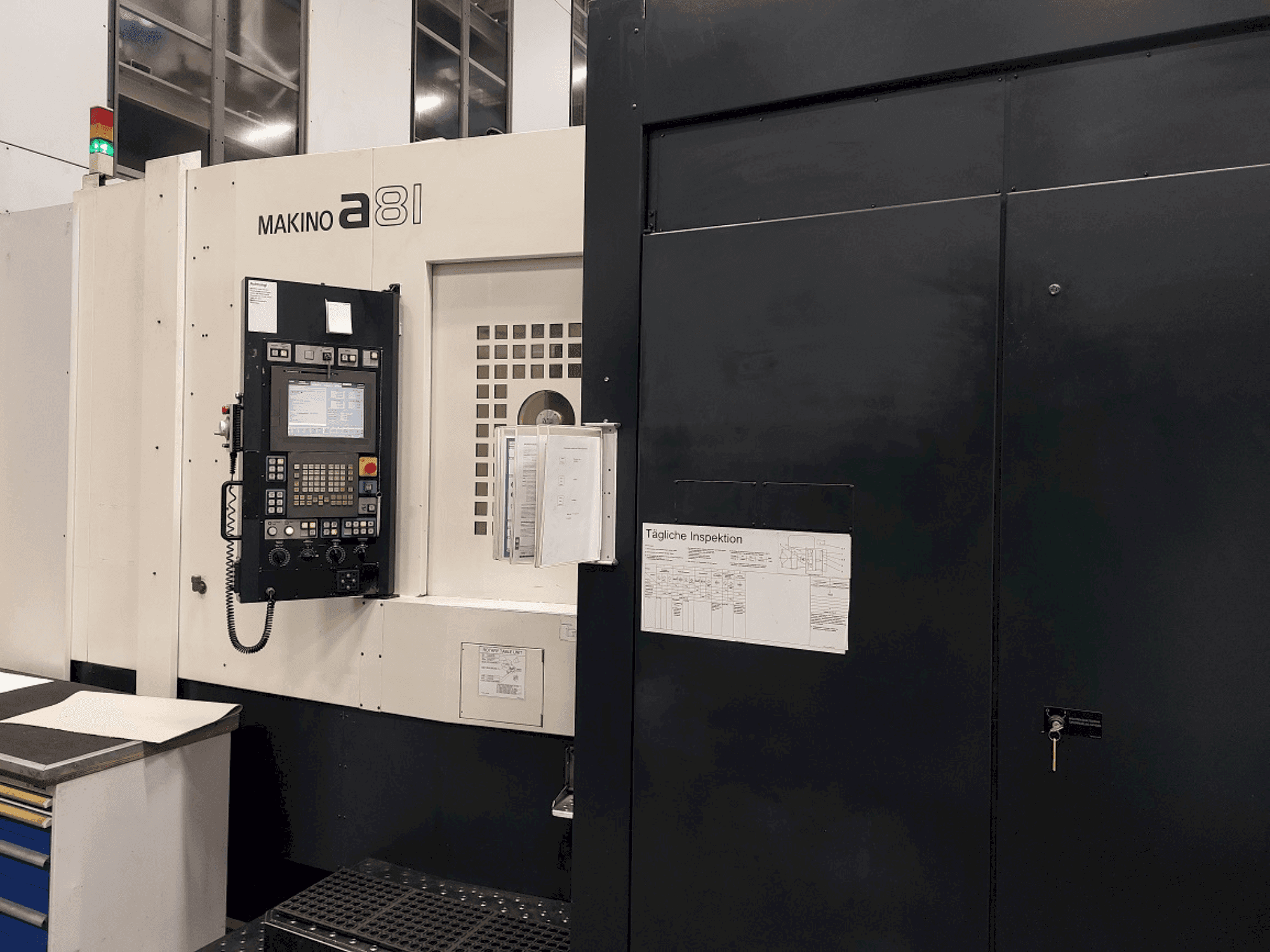

Makino - a81DE-MIL-MAK-2008-00002

Додаткове обладнання

• Охолодження шпинделя

• Система резервуарів з компактним стрічковим фільтром Knoll, 3200 літрів

• Подача охолоджуючої рідини через шпиндель

• Відведення масляного туману

• Скребковий стрічковий конвеєр

• Комплект для переобладнання для автономної роботи (в даний час використовується як системний верстат)

Переваги машини

Технічні переваги верстата

• Поперечне переміщення (вісь х) колони: 900 мм

• Регулювання висоти (вісь y) шпиндельного вузла: 800 мм

• Поздовжнє переміщення (вісь z) столу: 1020 мм

• Допустимий діаметр повороту в робочій зоні: 1000 мм

• Макс. Висота повороту від поверхні піддону 1300 мм

• Розмір палети: 630 x 630 мм

• Палета - nc - поворотний стіл з 4-ою віссю з числовим програмним управлінням

• Роздільна здатність введення: 0. 001°

• Точність позиціонування: ± 3 дугових секунди

• Магазин для інструментів на 242 гнізда для зберігання

• Освітлення та фільтрація:

  • Освітлення магазину (модернізоване).

  • Насос і груба фільтрація для промивання станини та робочої зони.

  • Фільтрувальний фліс 100 мкм.

• Системи охолодження:

  • Внутрішнє охолодження через шпиндель (IKZ).

  • Ступені тиску до 50 бар.

  • Фільтр з двома перемикачами 40 мкм.

  • Підготовлене кріплення для зовнішнього охолоджувального насоса.

• Програмне забезпечення та керування:

  • Fanuc Macro B.

  • Функція HD-Skip.

Опціонально

• Зберігання та піддони:

  • Включає два піддони.

  • Місткість тримача для інструментів: 241 шт.

Додаткова інформація

Живлення 400 В, 3-фазний змінний струм, 50 Гц Номінальна потужність: 72 кВА Система керування Опції для 48 нульових точок і користувацького макросу B Моніторинг терміну служби інструменту Виявлення поломки інструменту Адаптивне керування подачею Стиснене повітря через шпиндель Компактний стрічковий фільтр Knoll, 3200 л Магнітний сепаратор Фільтр з подвійним перемиканням для IKZ Подача охолоджуючої рідини через шпиндель Стиснене повітря через шпиндель Видалення масляного туману Скребковий стрічковий конвеєр Система керування: Makino Pro5 Опції для 48 нульових точок і користувацького макросу B Моніторинг терміну служби інструменту Виявлення поломки інструменту (паралельно з основною роботою) Адаптивне управління подачею Комплект для переобладнання для автономної роботи (в даний час використовується як системний верстат (FFS/FMS)) Пристрій для зміни палет з почерговим розміщенням 2 палет на станцію, розташовану за межами робочої зони Поворотний тримач палет, індексований з інтервалом 90°, 0-позиція з електронним контролем Кодування для автоматичного виклику програми при установці палети Станція зберігання палет, захищена захисним пристроєм і електричним блокуванням
