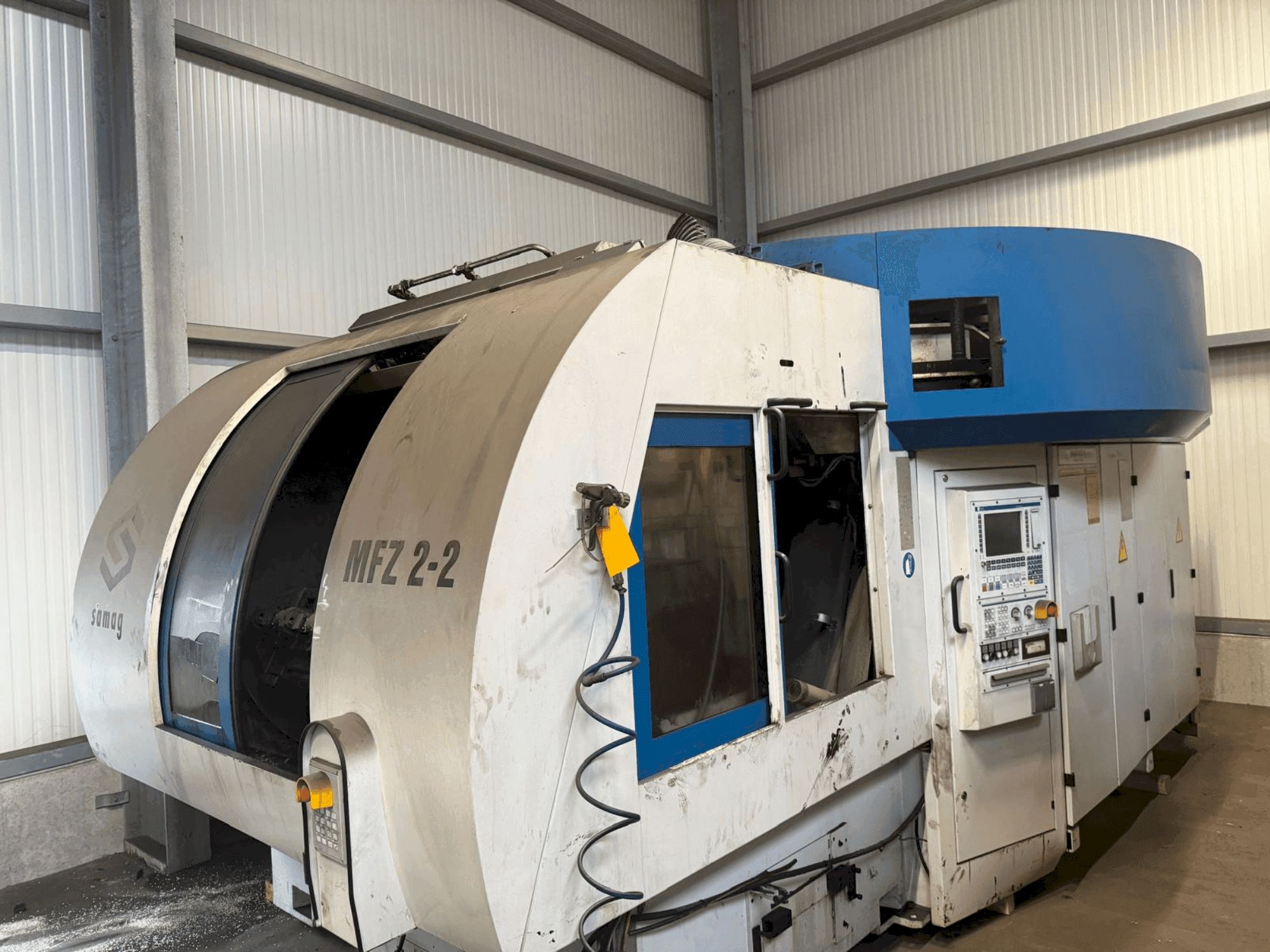

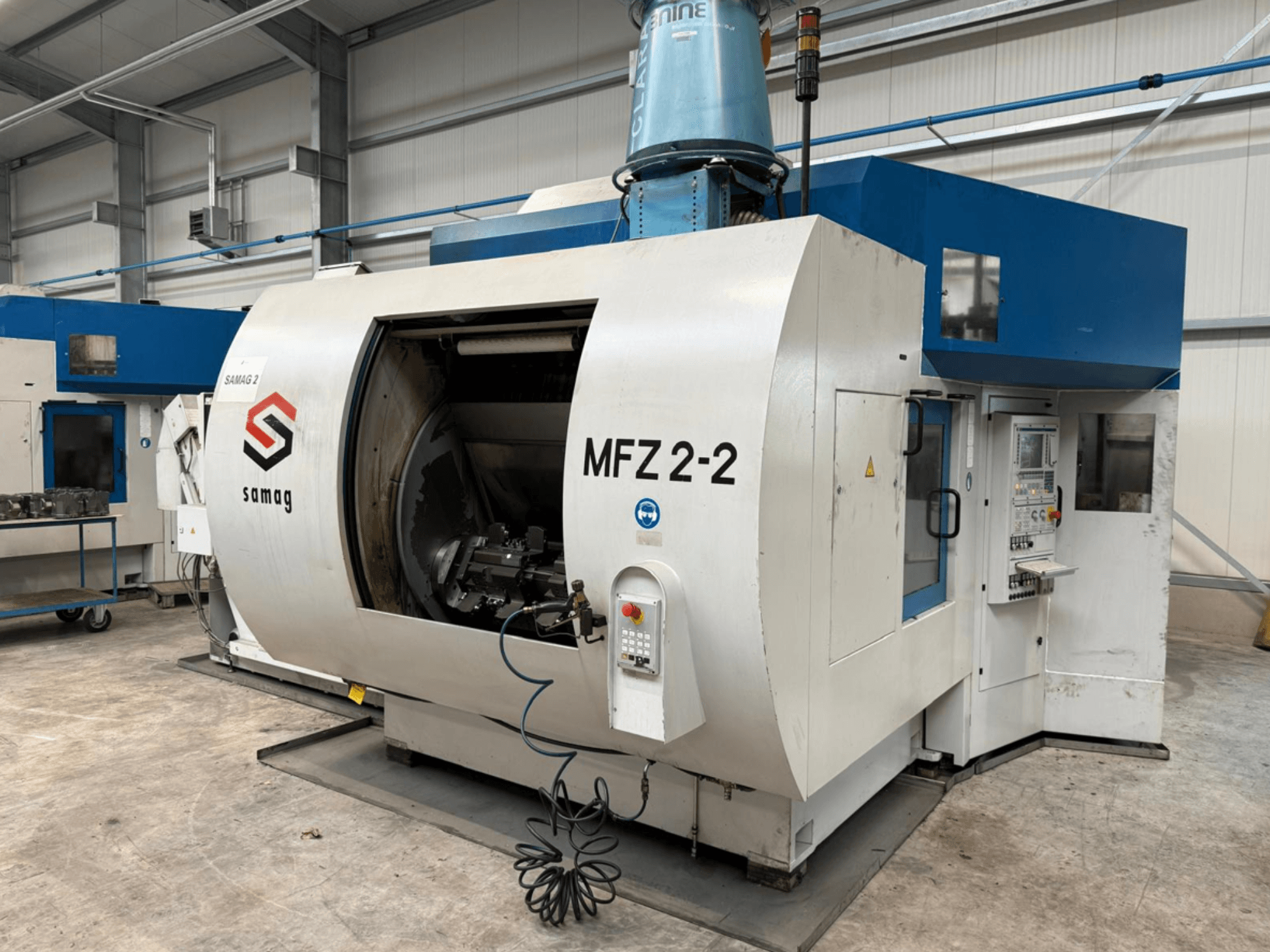

SAMAG - MFZ 2-2DE-MIL-SAM-2006-00001

• Сховище для інструментів

  • Тип: Декагон

  • Кількість місць для зберігання: 100 (2x50)

  • Кількість касет: 10

  • Місця для касет 10

  • Крок касети: 90 мм

  • Максимальна швидкість роботи касетоприймача: 8,3 хв

  • Час затримки від максимальної швидкості касетного магазину до зупинки: 300 мс

  • Макс. маса завантаження інструменту: 280 кг

  • Макс. вага інструменту (пластикова цанга): 6 кг

  • Макс. вага інструменту (сталева цанга): 8 кг

  • Макс. діаметр інструменту з вільними прилеглими місцями 160 мм

  • Вісь обертання: 10x36

  • Час зміни з найближчої касети (ліворуч/праворуч) 1.5 s

  • Зміна інструменту на шпинделі (в середньому від стружки до стружки без обертання колеса, VDI 2852): 4.5 s

• Осі та шляхи переміщення

  • Шляхи переміщення: Y (вертикальна) робочий хід 500 мм; Y (вертикальна) загальний хід зі зміною інструменту 775 мм

  • Прискорення по осях (X/Y): 0,6 xg, 0,8 xg

• Привід головного шпинделя

  • Шпиндельний вузол: Високочастотний шпиндель GMN HCS 220-16000/28

  • Відстань між шпинделями: 450 мм

  • Діаметр втулки: 220 мм

  • Вага шпиндельного вузла: 110 кг

  • Привідний двигун: 1FE1 083-4WN11-1BA2

  • Крутний момент (S1): 65 Нм

  • Крутний момент (S2): 74 Нм

• Блок тримача заготовки (поворотний блок по осі W)

  • Час повороту на 180°: 4.5 s

  • Діаметр планшайби/підшипника: 500/345 мм

  • Швидкість обертання приводу/контрпідшипника (макс.) 15/20 хв

  • Момент інерції маси: 140 кг м²

  • Допустимий момент нахилу: 8000 Нм

  • Допустимий дотичний момент (привід/контрпідшипник): 10 000/5 000 Нм

  • Сила замикання зубчастого зачеплення Хірта при 100 бар (привід/контрпідшипник): 190/175 кН

• Тримач заготовки вісь A1/A2

  • Кут розведення: 3

  • Час повороту на 180°: 3.5 s

  • Діаметр планшайби/підшипника: 345 мм

  • Швидкість (макс.): 20 хв

  • Момент інерції маси: 20 кгм

  • Допустимий момент нахилу 3 000 Нм

  • Допустимий дотичний момент (привід/контрпідшипник) 5 000 Нм

• Напруга мережі: 400 В

• Частота: 50 Гц

• Напруга керування: DC 24 В

• Номінальна потужність: 72 кВт

Додаткове обладнання

• Система охолодження мастила (управління стружкою)

  • Тип: Скребковий стрічковий конвеєр

  • Розміри (Д х Ш х В): 2885 х 1095 х 1830 мм

  • Висота вивантаження: 1020 мм

  • Сито з зазорами: 500 мкм

  • Об'єм заповнення: 100 л

  • Насос для стічних вод: 380 л/хв при 1,6 бар

• Центральний блок охолодження

  • Тип: DK 160-V/SO

  • Потужність охолодження: 1900 Вт

  • Мін./макс. температура навколишнього середовища 10/40 °C

  • Макс. температура води на виході: 20 °C

  • Температура конденсації: 40 °C

  • Холодоагент: R134a, 2 кг

  • Підключена електрична потужність: 5,1 кВт

• Периферійні маси

  • Маса бака для чистої води (порожній): 930 кг

  • Маса конвеєра стружки (порожній): 450 кг

• Один забійний верстат (опція)

• 3D дані/CAD затискної вежі (можливість для 3 затискачів) (опціонально)

• 2 змінні вежі та комплект запасних частин (опціонально)
