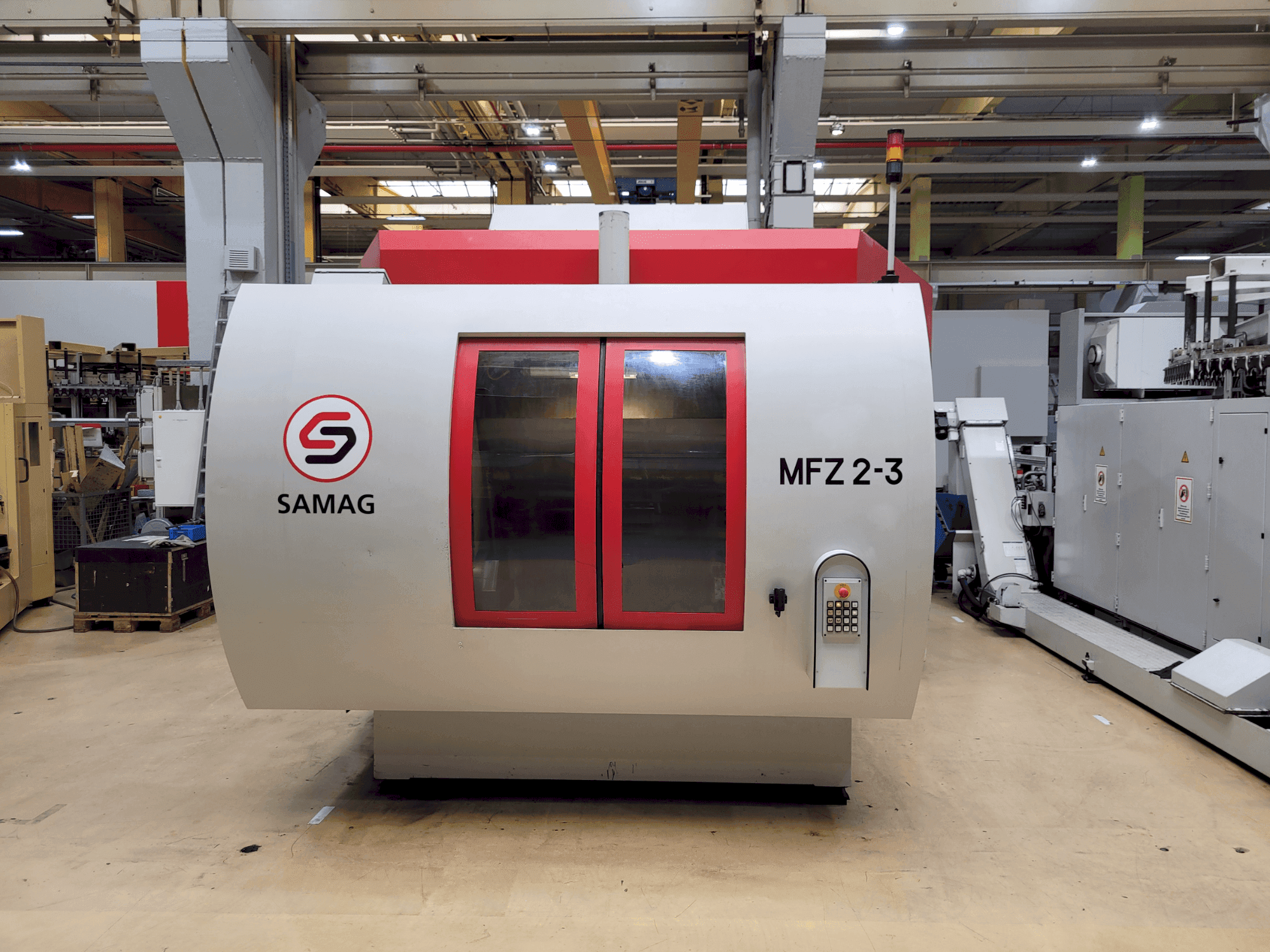

SAMAG - MFZ 2-3DE-MIL-SAM-2008-00001

Переваги машини

Технічні переваги машини

• Необхідний простір для встановлення (довжина х ширина): приблизно 5950 мм х 6700 мм
• Вага (кг) разом із системою охолодження та транспортером стружки: приблизно 25000 кг
• Робоча напруга: 400 В 3 н ~ 50 Гц
• Напруга керування/клапана: 24 В постійного струму
• Номінальна потужність машини: приблизно 82 ква
• Резервний запобіжник перед головним вимикачем: 3 x 160 a
• Перетин з'єднувача: 70 мм2

Додаткова інформація

Затискна система для інструментів Ott Крутний момент (S1/S6): 63/83 Нм Номінальна швидкість: 4200 об/хв Діаметр підшипника шпинделя: 70 мм Змащення шпинделя: Довічна консистентна змазка 1 Горизонтальна поворотна опора на 180° (вісь W) Діаметр планшайби (NC привід/контрпідшипник): 500/345 мм Допустимий дотичний момент: 15000 Нм Точність позиціонування: ±3 кутові секунди Час повороту (0°/180°): Прибл. 6 с Кількість горизонтальних осей підтримки заготовки на 360°: 360 Позиціонування через торцеву передачу: 120 x 3° Точність позиціонування (120 x 3°): ±3 кутових секунди Транспортне навантаження на вісь А: макс. Транспортне навантаження на вісь А: Прибл. 600 кг Допустимий дотичний момент: 5000 Нм Робоча зона (коло інтерференції х довжина): Ø700 x 940 (1036) мм Підхід до проміжних положень за межами кроку 3°: Можливий (ЧПК управління положенням) Точність позиціонування: ±25 кутових секунд Допустимий дотичний крутний момент: 1000 Нм Магазин інструментів: 90 позицій інструменту (3 x 30) Макс. Діаметр інструменту з вільними сусідніми позиціями 160 мм Час від різу до різу (в межах 1 патрона): Прибл. 5,2 с Носій Об'єм гідравлічного блоку: 160 л Макс. Робочий тиск: 160 бар Макс. Швидкість потоку: 12 л/хв Пневматична система: Необхідне підключення стисненого повітря, необхідне споживання повітря (короткочасне) 6 ± 0,5 бар Якість повітря на заводі: Клас 545 відповідно до DIN-ISO 8573-1 Система охолодження: Система охолодження Knoll з охолодженням охолоджувальною рідиною Ємність резервуара для охолоджуючої рідини: Макс. 1400 l Окрема промивка станини верстата: 160 л/хв при тиску 2,6 бар Зовнішнє охолодження інструменту та різні функції промивання: 120 л/хв при 3,5 бар Внутрішнє охолодження інструменту через шпинделі: 40 л/хв при 60 бар
