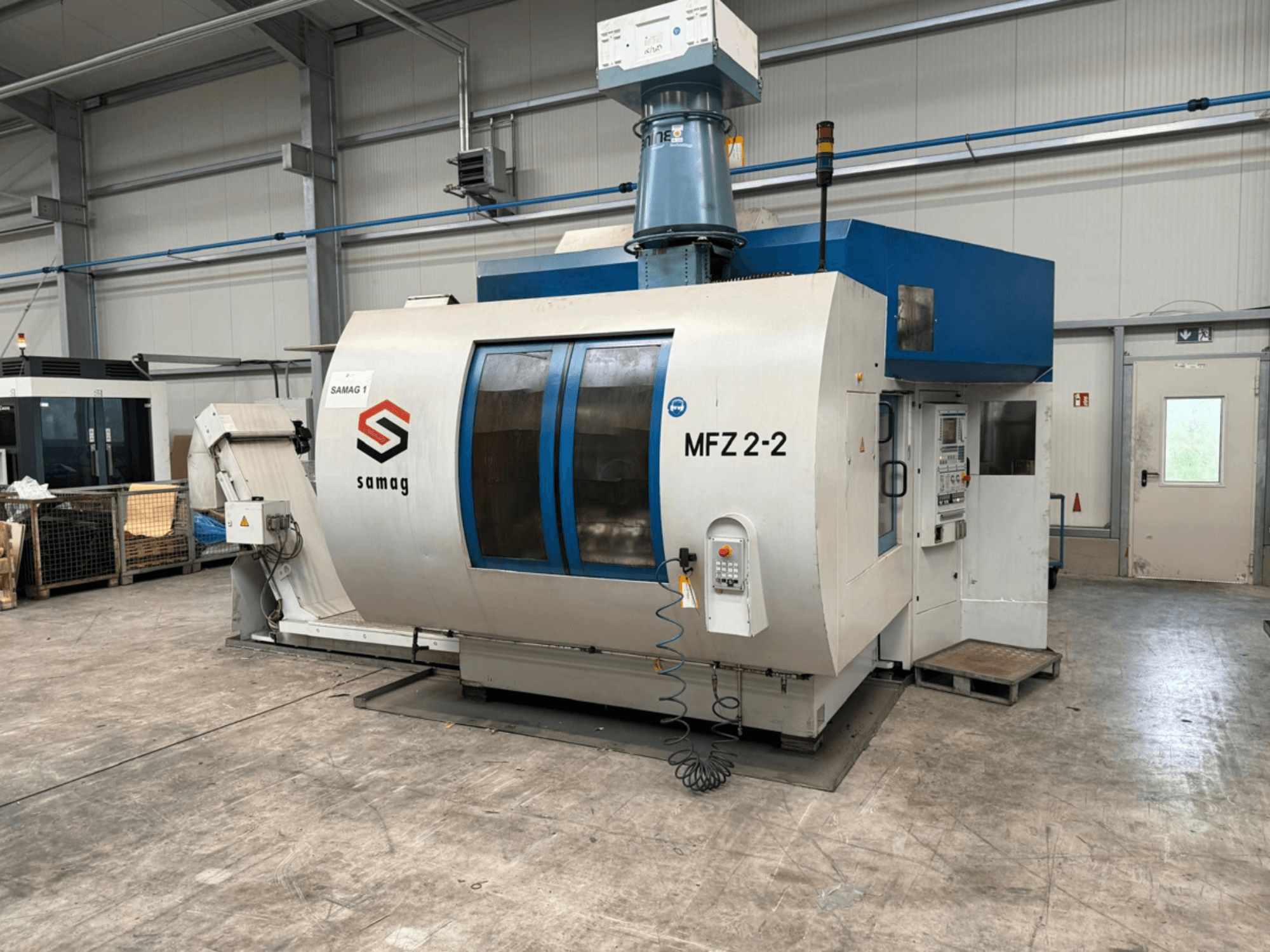

SAMAG - MFZ 2-2DE-MIL-SAM-2007-00001

• Сховище для інструментів

  • Тип: Декагон

  • Кількість місць для зберігання: 100 (2x50)

  • Кількість касет: 10

  • Місця для касет 10

  • Крок касети: 90 мм

  • Максимальна швидкість роботи касетоприймача: 8,3 хв

  • Час затримки від максимальної швидкості касетного магазину до зупинки: 300 мс

  • Макс. маса завантаження інструменту: 280 кг

  • Макс. вага інструменту/пластикової цанги: 6 кг

  • Макс. вага інструменту/сталева цанга: 8 кг

  • Макс. діаметр інструменту з вільними сусідніми місцями 160 мм

  • Вісь обертання: 10x36

  • Час зміни з найближчої касети (лівої/правої) 1.5 s

  • Зміна інструменту на шпинделі, середня стружка до стружки (VDI 2852), без обертання колеса: 4.5 s

• Осі та шляхи переміщення

  • Шляхи переміщення

    • Робочий хід по осі Y (вертикальний): 500 мм

    • Загальний хід по осі Y (вертикаль), включаючи зміну інструменту 775 мм

  • Прискорення по осях X/Y: 0,6 xg / 0,8 xg

• Привід головного шпинделя

  • Шпиндельний блок: Високочастотний шпиндель GMN HCS 220-16000/28

  • Відстань між шпинделями: 450 мм

  • Діаметр втулки: 220 мм

  • Вага: 110 кг

  • Привідний двигун: 1FE1 083-4WN11-1BA2

  • Крутний момент (S1): 65 Нм

  • Крутний момент (S2): 74 Нм

• Блок тримача заготовки

  • Поворотний блок по осі W

    • Час повороту на 180°: 4.5 s

    • Діаметр планшайби/підшипника: 500/345 мм

    • Швидкість обертання приводу/контрпідшипника (макс.) 15/20 хв

    • Момент інерції маси: 140 кг м²

    • Допустимий момент нахилу: 8 000 Нм

    • Допустимий дотичний момент приводу/контрпідшипника: 10 000/5 000 Нм

    • Зусилля замикання зубчастого зачеплення Хірта при 100 бар/контрпідшипник: 190/175 кН

  • Тримач заготовки вісь A1/A2

    • Кут розведення: 3

    • Час повороту на 180°: 3.5 s

    • Діаметр планшайби/підшипника: 345 мм

    • Швидкість (макс.): 20 хв

    • Момент інерції маси: 20 кгм

    • Допустимий момент нахилу 3 000 Нм

    • Допустимий тангенціальний момент на привід/контрпідшипник: 5 000 Нм

• Напруга мережі: 400 В

• Частота: 50 Гц

• Напруга керування: 24 В ПОСТІЙНОГО СТРУМУ

Додаткове обладнання

• Система охолодження мастила (скребковий стрічковий конвеєр)

  • Розміри (Д х Ш х В): 2885 х 1095 х 1830 мм

  • Висота вивантаження: 1020 мм

  • Сито з зазорами: 500 мкм

  • Об'єм заповнення: 100 л

  • Насос для стічних вод: 380 л/хв при 1,6 бар

• Центральний блок охолодження

  • Тип: DK 160-V/SO

  • Потужність охолодження: 1900 Вт

  • Мін./макс. температура навколишнього середовища 10/40 °C

  • Макс. температура води на виході: 20 °C

  • Температура конденсації: 40 °C

  • Холодоагент: R134a, 2 кг

  • Підключена електрична потужність: 5,1 кВт

• Бак для чистої води (порожній): 930 кг

• Конвеєр для стружки (порожній): 450 кг
