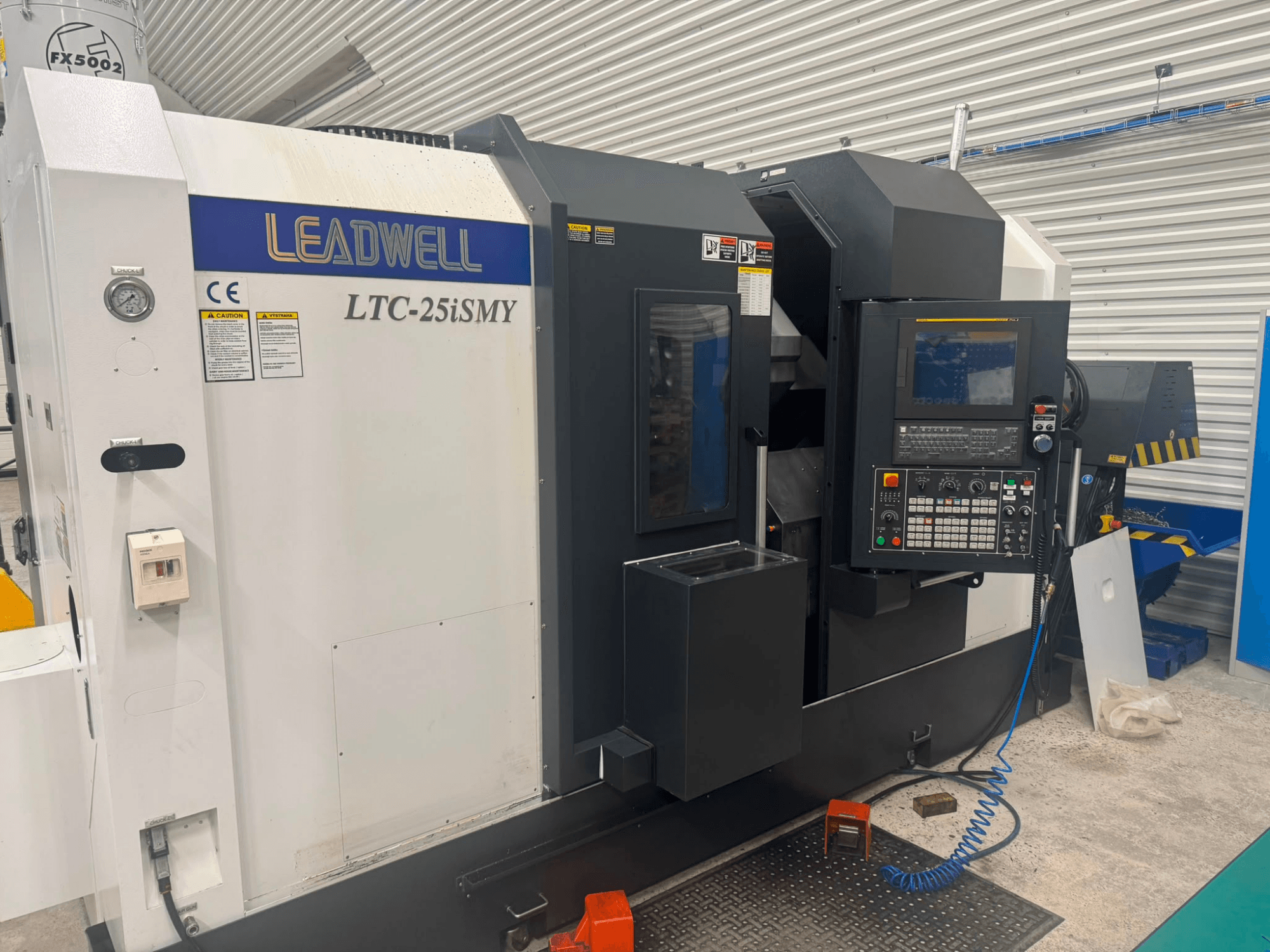

Leadwell - LTC-25iSMYSK-TUR-LEA-2025-00001

• Технічні характеристики

  • Макс. діаметр точіння над станиною: 590 мм

  • Макс. діаметр точіння над поперечною опорою: 590 мм

  • Макс. діаметр точіння: 430 мм

  • Макс. довжина точіння: 770 мм

  • Макс. діаметр прутка: 78 мм

  • Макс. вага заготовки: 39 кг

• Осі та ходи

  • Хід осі Z2 (контршпиндель): 780 мм

  • Мінімальний крок позиціонування осі C1 (головний шпиндель): 0,001

  • Мінімальний крок позиціонування по осі C2 (контршпиндель): 0,001

• Головний шпиндель

  • Розмір патрона: 254 мм

  • Конус шпинделя: A2-8

  • Внутрішній діаметр шпинделя: 89 мм

  • Тип приводу шпинделя: Fanuc A P30/6000i

• Контршпиндель

  • Макс. швидкість: 4000 об/хв

  • Розмір патрона: 210 мм

  • Конус: A2-6

  • Макс. діаметр стрижня: 66 мм

  • Потужність: 15 кВт

  • Тип приводу шпинделя: Fanuc A 12/7000i

• Револьверна головка / інструментальне оснащення (інструментальна головка EWS)

  • Діаметр затискної системи: BMT65

  • Кількість позицій: 12

  • Макс. розмір зовнішнього інструменту: 25 × 25 мм

  • Макс. внутрішній діаметр затиску інструмента (нарізування різьби): 40 мм

  • Час заміни сусіднього інструмента: 0,8 с

  • Макс. час заміни інструменту: 1,3 с

  • Макс. швидкість приводних інструментів (осьова): 4000 об/хв

  • Макс. швидкість приводних інструментів (радіальна): 4000 об/хв

  • Потужність приводу обертових інструментів: 4,5 кВт

• Швидкісні подачі

  • X: 15 000 мм/хв

  • Z: 20 000 мм/хв

  • Y: 7 500 мм/хв

  • Z2 (контршпиндель): 20 000 мм/хв

• Система управління

  • Fanuc 0iTF PLUS з 15-дюймовим РК-дисплеєм, Manual Guide i, Ethernet

• Потужність верстата: 65 кВА

Додаткове обладнання

• Затиск цанговим патроном

• Гідравлічний патрон 254/3 (10"), максимальний діаметр прутка 77 мм, 3500 об/хв

• Датчик інструменту Renishaw HPMA (моторизований маніпулятор)

• Подача охолоджувальної рідини під високим тиском 20 бар через інструментальну головку

• Форсунка для продування заготовки над головним шпинделем

• Форсунка для продування заготовки над протишпинделем

• Касетний конвеєр для стружки з контейнером для стружки

• Контршпиндель з патроном 203/3

• Лопата для вилучення заготовки з контейнером

• Підготовка/інтерфейс для подавача прутків

• Сигнальна лампа (індикатор стану верстата)

• Масловідділювач для емульсії охолоджувальної рідини (від витоку мастила)

• 3 шт. осьових поворотних вузлів BMT65

• 3 шт. радіальних поворотних вузлів BMT65

• 4 шт. двосторонніх затискачів для зовнішнього точіння BMT65

• 4 шт. двосторонніх затискачів для внутрішнього точіння BMT65

• 1 шт. одностороннього тримача для внутрішнього точіння

• Система відведення фільтромist FX5002
