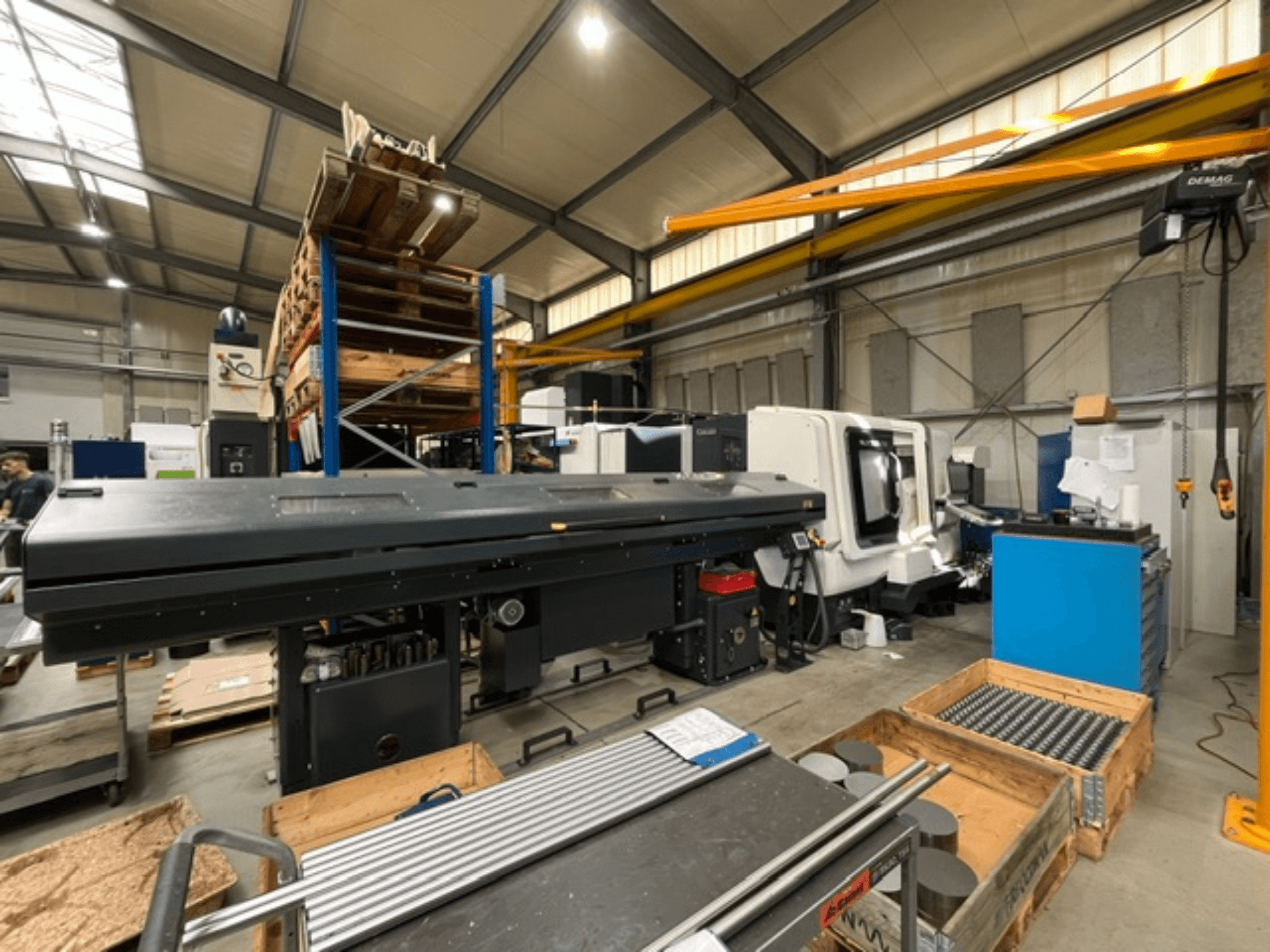

DMG MORI - MORI NLX 2500/700 SYDE-TUR-DMG-2023-00004

- Блок управління: MITSUBISHI M730UM із системою CELOS (MAPPS V) на 21,5-дюймовому мультисенсорному екрані ERGOline Touch

- Довжина точіння: 700 мм

- Головний шпиндель (шпиндель 1): 18,5/18,5/15 кВт (25 % ED/50 % ED/безперервний режим), 4 000 об/хв, торцева частина шпинделя JIS A2-8, отвір шпинделя Ø91 мм

- Патрон головного шпинделя: 10-дюймовий гідравлічний 3-кулачковий патрон (Kitagawa BR10A821, Ø254 мм) з порожнистим затискним циліндром (прохід для прутка Ø80 мм)

- Контршпиндель (шпиндель 2): 11/7,5 кВт (25 % ED/постійний режим), 6 000 об/хв, кінцева частина шпинделя JIS A2-5, отвір шпинделя Ø43 мм

- Патрон протишпинделя: 6-дюймовий гідравлічний 3-кулачковий патрон (Kitagawa BR06A521E, Ø170 мм) з повним затискним циліндром

- Револьверна головка: 12-позиційна револьверна головка BMT60 з приводними інструментами, що обертаються зі швидкістю 10 000 об/хв (потужність 5,5/5,5/3,7 кВт, крутний момент 40/30/14 Нм)

- Хід по осі Y: ±50 мм (швидкий хід 10 м/хв)

- Система прямого вимірювання по осі X: магнітна лінійна шкала (роздільна здатність 0,01 мкм)

- Пристрій налаштування інструменту: ручний поворотний пристрій попереднього налаштування інструменту для шпинделя 1 та знімний пристрій попереднього налаштування інструменту для шпинделя 2

- Автоматизація та обробка деталей: вбудований пристрій для захоплення деталей для головного/контршпинделя (розміри до Ø80 мм × 200 мм, максимальна вага 3 кг), конвеєрна стрічка для вивантаження заготовок, пневматичний виштовхувач заготовок (шпиндель 2)

- Подавач прутків та інтерфейс: Інтерфейс подавача прутків (для різних виробників) з подавачем Top Automazioni X-Files 380M довжиною 3 м (максимальний діаметр прутка 80 мм)

- Система охолодження та фільтрації: Шарнірно-стрічковий конвеєр для стружки (вивантаження з правого боку), насос охолоджувальної рідини високого тиску 0,8 МПа, насосний агрегат INTERLIT з насосом високого тиску 15 бар та подвійним картриджним фільтром, пістолет для подачі охолоджувальної рідини

- Допоміжне обладнання та інтерфейси: інтерфейс для уловлювача масляного туману (патрубок Ø150 мм), трифазний автотрансформатор (45 кВА, 400 В/200 В, 50 Гц), подвійний ножний вимикач для керування патроном

- Наробочені години верстата (за даними дисплея HMI):

- Час роботи верстата в увімкненому стані: 8 120 годин

- Час виконання програми головкою 1: 3 751 годин

- Сумарний час різання головки 1: 1 904 години
