Citizen - Cincom L20E-2M8SI-TUR-CIT-2016-00001
Маєте додаткові запитання? Зв'яжіться з нами.
Alessandro Martini
+49 162 585 84 48
a.martini@gindumac.com

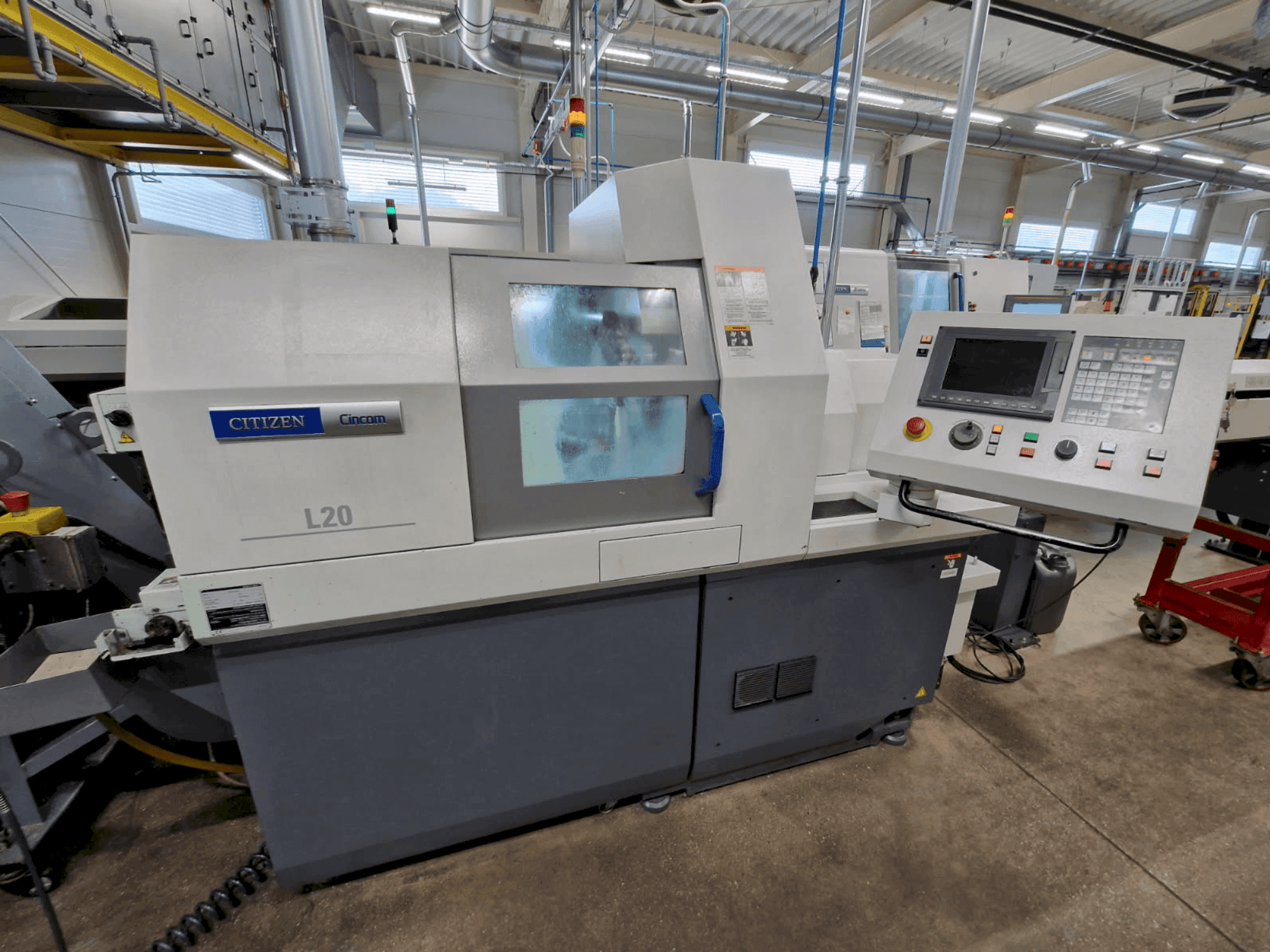

Цей 8-осьовий токарний верстат Citizen Cincom L20E-2M8, виготовлений у 2016 році, призначений для точної токарної обробки за швейцарським типом, оснащений пристроєм подачі прутка FMB та конвеєром для видалення стружки LNS. Він оснащений головним шпинделем зі швидкістю до 10 000 об/хв та контршпинделем, що працює зі швидкістю 8 000 об/хв. Верстат вміщує до 37 інструментів, що розширює його можливості для виконання складних завдань з обробки. Він оснащений контролером Mitsubishi Meldas 700 для ефективної роботи. Розгляньте можливість придбати токарний верстат Citizen Cincom L20E-2M8 швейцарського типу. Зв'яжіться з нами для отримання додаткової інформації.
Огляд
- бренд: Citizen
- рік: 2016
- МОДЕЛЬ: Cincom L20E-2M8
- тип програми: Поворот.
- Місцезнаходження: Словенія
- тип машини: Токарний верстат швейцарського типу
- марка блоку управління: MITSUBISHI
Технічна інформація - Citizen Cincom L20E-2M8
Блок керування
- Марка керування: MITSUBISHI
- Модель керування: Meldas 700
Розміри
- Глибина машини: 2300 mm
- Висота машини: 1835 mm
- Вага машини: 2220 kg
Додаткова інформація
CITIZEN Cincom L20E-2M8 з пристроєм подачі прутка FMB і транспортером стружки LNS
Верстат призначений для ефективної токарної обробки заготовок діаметром до 20 мм.
Верстат розрахований на установку до 37 інструментів для обробки складних виробів.
Набір інструментальних вузлів:
Вертикальний тримач з 5 інструментами
4-7 обертових інструментів для поперечної радіальної обробки
Свердлильні інструменти 3-9 для фронтальної обробки
0-4 обертові інструменти для контршпинделя
4-10 свердлильні інструменти для контршпинделя
Базова конфігурація
Станина: блочне лиття з міцними лінійними направляючими (термо- і вібростійкість)
Головний шпиндель: 10 000 об/хв, вісь С, прохід Ø 26 мм (макс. пруток Ø20 мм)
W1: вертикальний тримач з 5 інструментами (12 × 12 × 130 мм)
3× GSC1310 радіальні обертові інструменти ER16 (1 кВт, 7 500 об/хв)
GSE3210 поворотний блок з регулюванням 0°/90° для фрезерного блоку (3× GSC1310 ER16)
Свердлильний блок U124B (2+1) для глибоких отворів
Контршпиндель: 8 000 об/хв, опціональна вісь С, потужність 0,75/1,5 кВт
Свердлильний блок U153B з приводом для контршпинделя (0,75 кВт) + 4 перехідники SAU819 Ø19,05
Контролер: Mitsubishi Meldas 700 (ОС Windows, покращений процесор, РК-дисплей 8,4")
Одночасна обробка на головному та допоміжному шпинделях
Новий дизайн кришки розсувних дверей, що економить простір
Технічні характеристики
Головний шпиндель
Макс. довжина точіння: 200 мм
Прохідний діаметр: 26 мм
Макс. діаметр прутка: 20 мм
Частота обертання: 200-10 000 об/хв
Потужність: 2,2 / 3,7 кВт
Позиціонування: Вісь С (0,001°)
Контршпиндель
Макс. діаметр прутка: 20 мм
Швидкість: 200-8 000 об/хв
Потужність: 0,75 / 1,5 кВт
Позиціонування: Вісь С
Макс. довжина заготовки в цанзі: 80 мм
Привідні інструменти
Частота обертання: 200-7 500 об/хв
Потужність: 1 кВт
5 інструментів (вертикальний тримач) + 4-7 радіальних + 3 в Z-напрямку
Інструменти
5 інструментів (12 × 12 × 130 мм)
3-позиційний свердлильний блок на контршпинделі (3 × Ø25,4 мм)
Задні тримачі для обробки: 3-6 (Ø19,06 мм)
Направляючі
Цанги: E145
Напрямна втулка: Neukomm 22.001
Верстат ER16 / ER11
Додаткове оснащення
Затискний пристрій Ø25 мм
Насос 15 бар для промивання контршпинделя
Адаптери SAU819 до Ø8 мм
Трансформатор 3×400В/3×200В, 10 кВт
Транспортер для видалення стружки LNS MH-HB
Живильник FMB Minimag 20/3200 бар
*Можливі розбіжності між наведеними даними та фактичними значеннями
