UNION - T105DE-MIL-UNI-1999-00001
Маєте додаткові запитання? Зв'яжіться з нами.

Alessandro Martini
+49 162 585 84 48
a.martini@gindumac.com

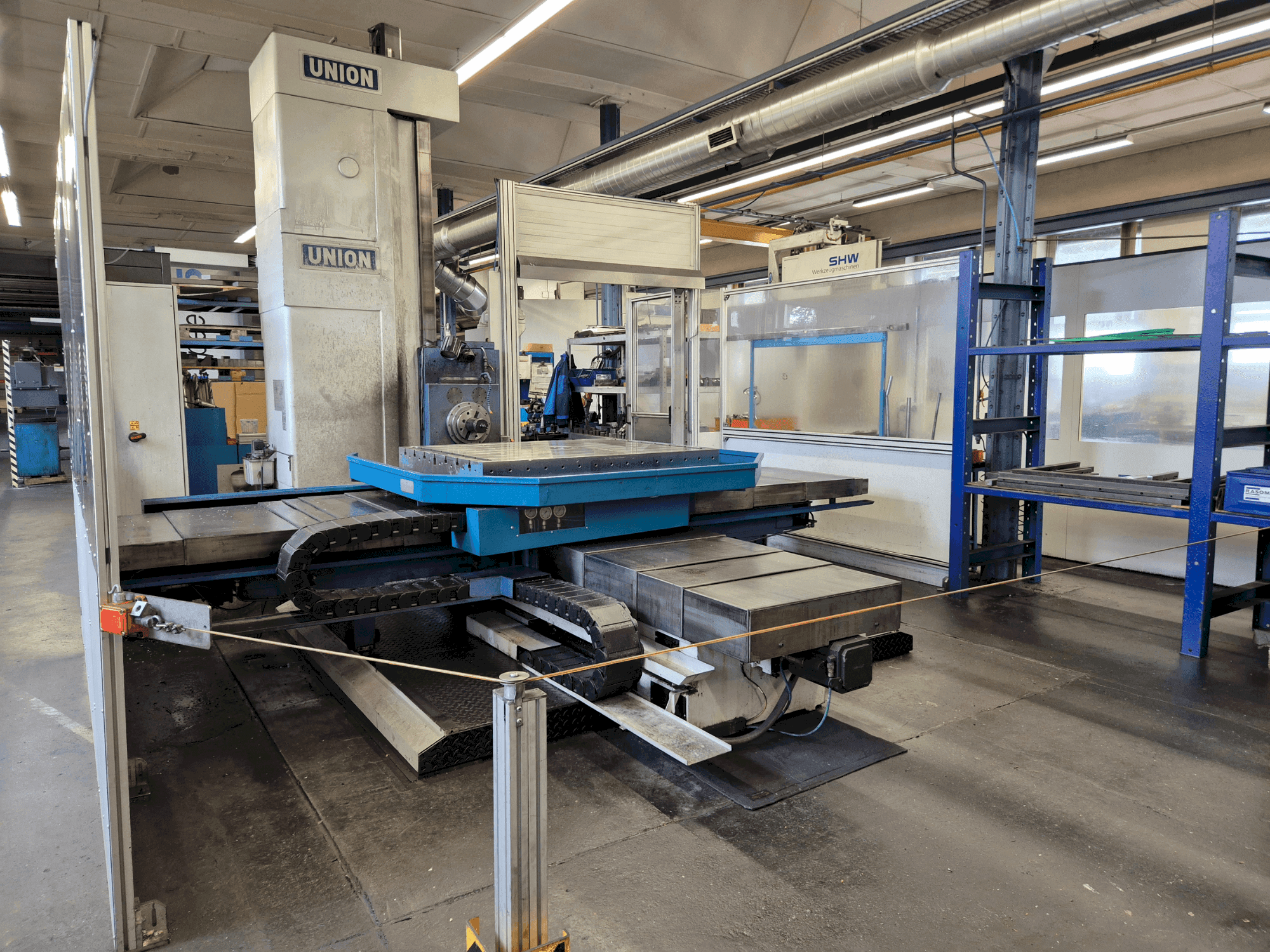

Горизонтальний обробний центр UNION T105 був виготовлений у 1999 році. Він має робочу зону з висотою обробки 1600 мм, шириною 2000 мм і поздовжнім переміщенням столу 1600 мм. Діаметр свердлильного шпинделя становить 105 мм, він оснащений системою керування Heidenhain TNC 426. Стіл повертається на 360° з кроком 1°. Розгляньте можливість придбати цей горизонтальний обробний центр UNION T105. Зв'яжіться з нами для отримання додаткової інформації.
Огляд
- бренд: UNION
- рік: 1999
- МОДЕЛЬ: T105
- тип програми: Фрезерування
- Місцезнаходження: Німеччина
- тип машини: Горизонтальний обробний центр
- марка блоку управління: HEIDENHAIN
Технічна інформація - UNION T105
Блок управління
- Бренд: HEIDENHAIN
- Модель: TNC 426
Головний привід
- Кількість осей: 3
Рух
- X-ВІСЬ Рух: 1600 mm
- Y-ВІСЬ Рух: 2000 mm
- Z-ВІСЬ Рух: 1600 mm
Додаткова інформація
- Технічні переваги машини:
- - Переміщення свердлильного шпинделя по осі w: 710 мм
- - Затискна поверхня: 1200 x 1500 мм
- - Можливість повороту: 360°/ крок 1°
- - Точність позиціонування та повторення: +/- 0,025 мм
- - Чотиристороння обробка: можлива
- - Верстат все ще працює / вісь Y (вертикальне переміщення) 1600 мм Вісь W (переміщення розточувального шпинделя) 700мм/ Найнижче положення центру розточувального шпинделя над центром столу 0 мм/ макс. Зусилля подачі Y 16000 кН/ макс. Зусилля подачі W16000 кН/ Швидкість подачі 2...4000 мм/хв Швидкість швидкого переміщення Y 6 м/хв Швидкість швидкого переміщення W 4 м/хв/ Діаметр розточувального шпинделя105мм/ Кількість ступенів редуктора 2/ Діапазон швидкостей I. Кількість ступенів редуктора min-№5...630/ Діапазон швидкостей II. Число ступенів редуктора min-№631...2000/ Потужність головного приводу (S1-операція) 22 кВт/ макс. Крутний момент на шпинделі (режим S1) 1327 Нм/ макс. Крутний момент на шпинделі (S6-режим, 60% ED) 2000 Нм/ Необхідна площа, Д х Ш х В мм див. схему встановлення/ Вага нетто (у верхньому виконанні) бл. 17 200 кг/ Параметри підключення, електричні: Загальна потужність 63 кВа/ Попередній запобіжник A125/ Номінальний струм A92/ Поперечний переріз лінії живлення 50 мм²/ Робоча напруга, машина/шафа керування/розетки 400/230В +6/-10%/ Частота Гц50/ Керуюча напруга 24В ±10%/ Підключення освітлення шафи керування та розетки A 10/ Клас захисту машини IP 54/ Клас захисту шафи управління IP 54/ Вісь Y (вертикальне переміщення) 1600мм/ Вісь W (переміщення розточувального шпинделя) 700мм/ Найнижче положення центру розточувального шпинделя над центром столу 0 мм/ макс. Зусилля подачі Y 16000кН/ макс. Зусилля подачі W 16000кН/ Швидкість подачі 2...4000 мм/хв Швидкість швидкого переміщення Y 6 м/хв/ Швидкість швидкого переміщення W 4 м/хв/ Діаметр розточувального шпинделя 105мм/ Кількість ступенів редуктора 2/ Діапазон швидкостей I. Кількість ступенів редуктора min-№5...630/ Діапазон швидкостей II. Число ступенів редуктора min-№631...2000/ Потужність головного приводу (S1-режим) 22 кВт макс. Крутний момент на шпинделі (S1-режим) 1327 Нм макс. Крутний момент на шпинделі (S6-режим, 60% ED) 2000 Нм
Переваги машини
Додаткова інформація
*Можливі розбіжності між наведеними даними та фактичними значеннями
