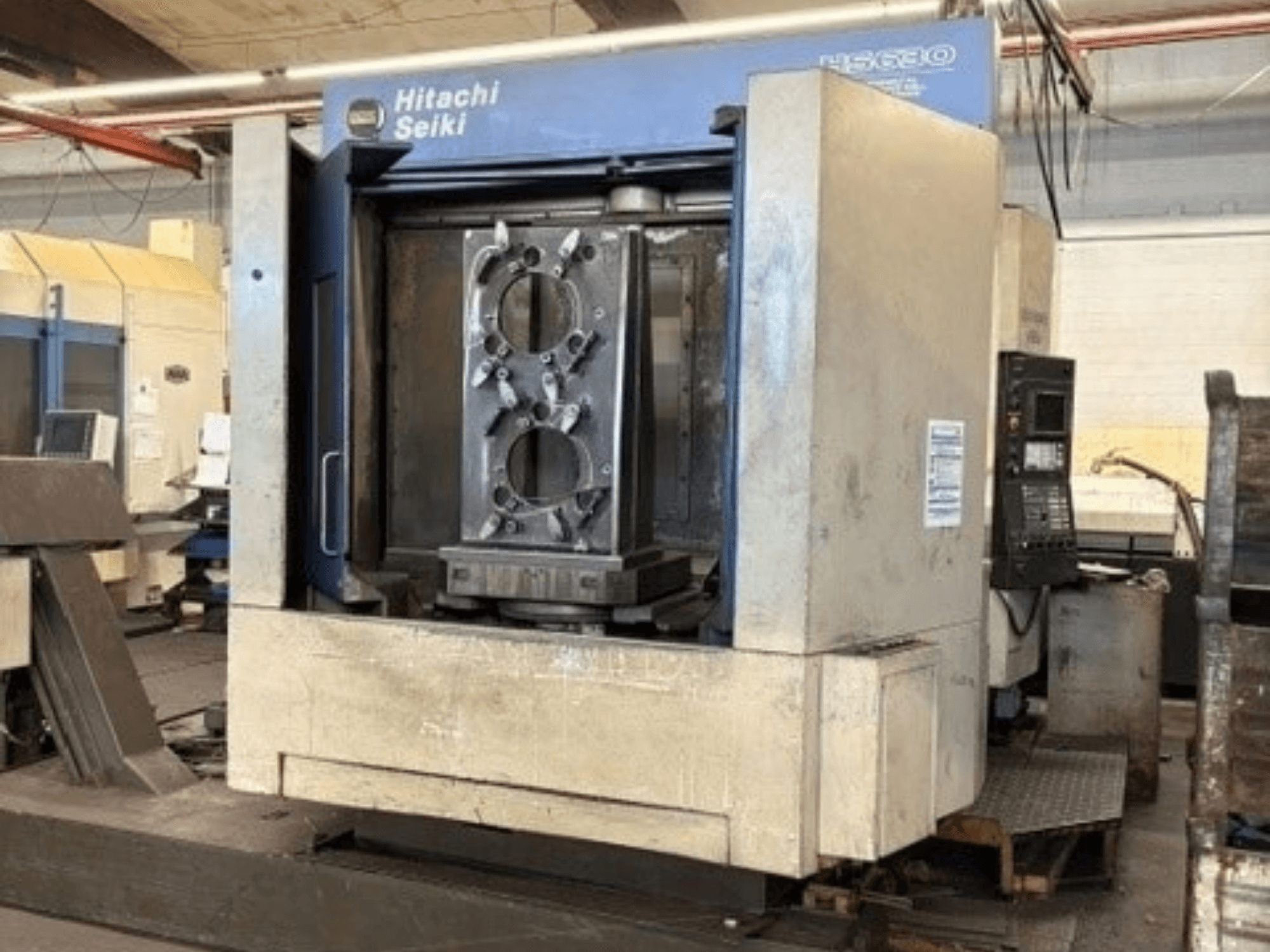

HITACHI SEIKI - HS630DE-MIL-HIT-2001-00001

- Останні технічні роботи / модернізації: встановлено нові лінійні напрямні на осі Y, відремонтований кульковий гвинт з новими підшипниками

- Система управління: Seikos Lambda / Fanuc Control

- Робоча зона столу: 630 × 630 мм

- Кут індексації: 1° (360°)

- Спосіб індексації: абсолютний, 3 положення

- Вантажопідйомність палети: макс. 1200 кг

- Відстань від центру шпинделя до поверхні столу: 100–900 мм

- Відстань від кінчика шпинделя до центру столу: 150–1000 мм

- Конус шпинделя: NT50 / NT40

- Швидкість обертання шпинделя: 1,0 – 6000 об/хв / 100 – 10 000 об/хв (повністю автоматичне та безступінчасте регулювання)

- Найменший крок: 0,001 мм

- Швидкість подачі під час різання: 1 – 20 000 мм/хв

- Швидкість поштовхового переміщення: 5000 мм/хв

- Швидкісний пересув: 45 000 мм/хв

- Двигун шпинделя (AC, 50 % ED): 30/45 кВт (40/30 HP)

- Гідравлічний двигун: 2,2 кВт (3 HP) — 4P

- Двигун системи змащення: 17-2 (0,02)-2 Вт (HP)-P

- Приводний двигун осі X: FANUC, модель α30

- Приводний двигун осі Y: FANUC MODEL α40F

- Приводний двигун осі Z: FANUC MODEL α30

- Двигун індексації столу: 1,0 кВт (1,4 к.с.)

- Двигун охолодження шпинделя: 0,4 кВт (0,5 HP) - 4P

- Ємність автомата зміни інструментів (ATC): 40 штук (опціонально 60 / 90 / 120 інструментів)

- Макс. діаметр інструменту: Ø 125 мм

- Макс. довжина інструменту: 500 мм

- Макс. вага інструменту: 25 кг

- Спосіб вибору інструменту: довільний / двонаправлений за допомогою 2- та 4-значних T-Word

- Спосіб заміни APC: ротаційний

- Вага верстата: 15 000 кг (33 000 фунтів)

- Стандарт хвостовика інструменту: BT50

- Допуск на биття хвостовика інструмента: макс. 0,025 мм (позиції A та B)

- Перпендикулярність хвостовика інструмента: 0,015/100 мм відносно площини A
