IRLE - IRD 1600 CNCDE-MIL-IRL-2004-00001
Маєте додаткові запитання? Зв'яжіться з нами.
Sergi Guardia
+49 162 4027635
s.guardia@gindumac.com

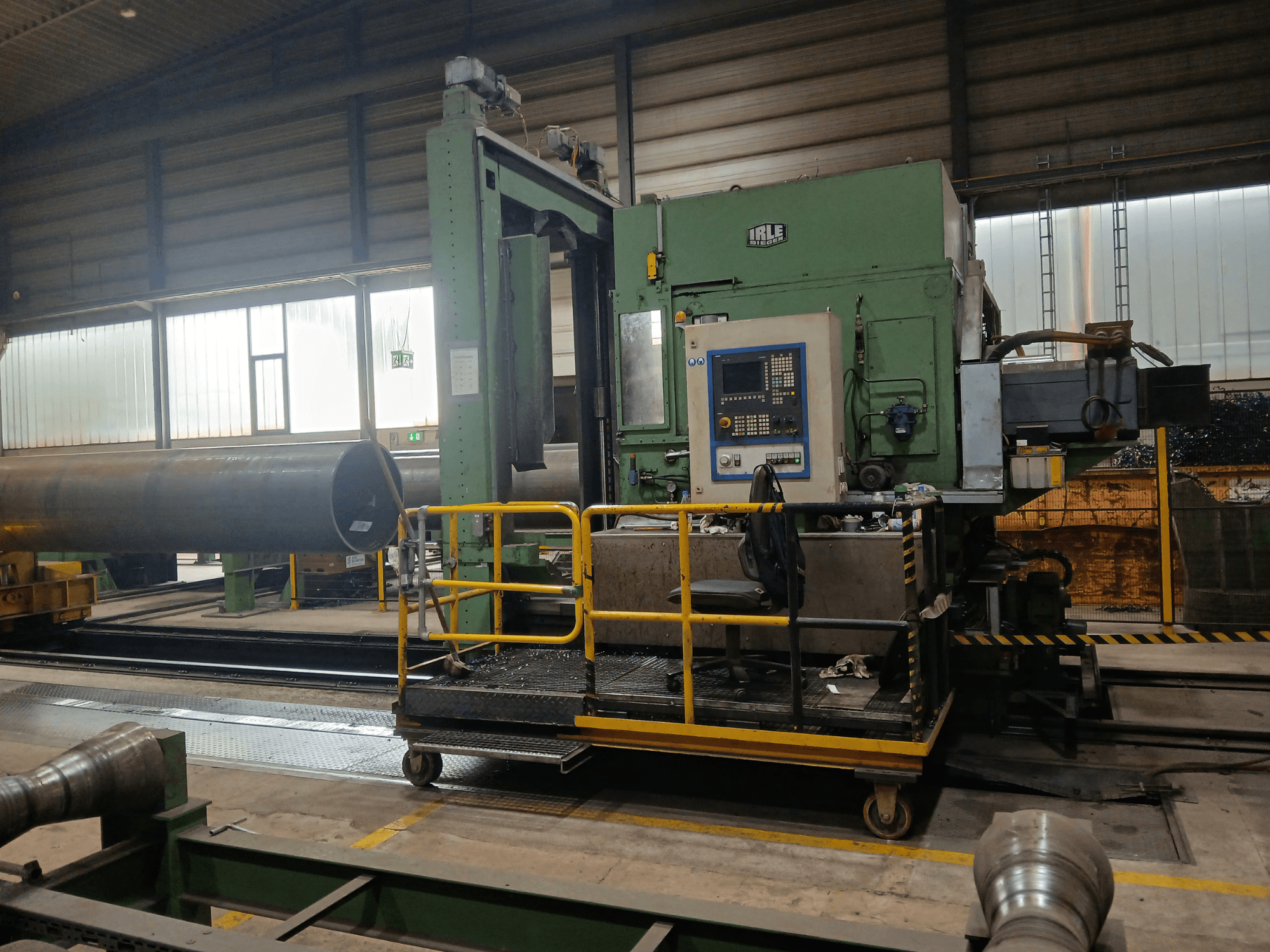

Горизонтальний обробний центр, виготовлений у 2004 році. Цей верстат з ЧПУ IRLE IRD 1600 здатний обробляти труби з максимальним діаметром 1 625 мм та максимальною довжиною 13 200 мм. Він підтримує максимальну товщину стінки труби 70 мм і може обробляти труби вагою до 250 кН. Якщо ви шукаєте високоякісне обладнання для обробки, зверніть увагу на верстат з ЧПУ IRLE IRD 1600, який ми пропонуємо на продаж. Зверніться до нас для отримання додаткової інформації.
Огляд
- бренд: IRLE
- рік: 2004
- МОДЕЛЬ: IRD 1600 CNC
- тип програми: Фрезерування
- Місцезнаходження: Німеччина
- тип машини: Горизонтальний обробний центр
Технічна інформація - IRLE IRD 1600 CNC
Рух
- Кількість осей: 2
- Хід по осі X: 650 mm
- Хід по осі Z: 800 mm
Технічні характеристики
- Потужність шпинделя: 100 kW
- Швидкість шпинделя: 105 RPM
Додаткова інформація
- Максимальний діаметр труби, що обробляється: 1 625 мм
- Мінімальний діаметр оброблюваної труби: 406 мм
- Максимальна довжина труби, що обробляється: 13 200 мм
- Мінімальна довжина труби, що обробляється: 6 000 мм
- Мінімальна товщина стінки труби: 12 мм
- Макс. товщина стінки труби (процес копіювання): приблизно 40 мм
- Макс. товщина стінки труби (обробка з ЧПУ): 70 мм
- Макс. вага труби, що підтримується: 250 кН
- Висота від підлоги цеху до вхідного отвору для труби: 800 мм
- Загальна довжина верстата: приблизно 24 000 мм
- Загальна ширина верстата: приблизно 4 100 мм
- Загальна висота від підлоги до верхньої частини затискного лещата: 5 000 мм
- Загальна вага верстата: приблизно 700 кН
- Робоча напруга: 400 В, 3 фази, 50 Гц
- Напруга управління: 220 В постійного струму / 50 Гц
- Номінальний робочий струм: 400 А
- Проміжна станина - Довжина станини: приблизно 3 950 мм
- Проміжний стіл — ширина столу: приблизно 1 800 мм
- Проміжний стіл — висота столу (разом із шасі): приблизно 600 мм
- Проміжний стіл — швидкість переміщення по опорних рейках: 500–5 000 мм/хв
- Проміжна станина — потужність приводного двигуна: 5,5 кВт
- Передня бабка — діапазон частоти обертання затискної плити: 7–105 об/хв
- Передня бабка — частота обертання двигуна: 300–4 500 об/хв
- Передня бабка — потужність двигуна: 100 кВт
- Передня бабка — потужність двигуна (робочий цикл S1): 105 кВт
- Передня бабка — максимальний крутний момент затискної плити (режим роботи S1): 33 000 Нм
- Передня бабка — характерна частота обертання: 27 об/хв
- Передня бабка — діаметр головного шпинделя (передні підшипники): 300 мм
- Затискна плита (ось X) — діаметр затискної плити: приблизно 1 950 мм
- Затискна плита (ось X) — діапазон переміщення опори інструменту з ЧПУ: приблизно 650 мм
- Затискна плита (ось X) — швидкість подачі опори інструменту (безступінчата): 0,5–1 500 мм/хв
- Плита затиску (ось X) — максимальне досяжне зусилля подачі: 25 кН
- Редуктор подачі (ось Z) — хід подачі передньої бабки по станині верстата: 800 мм
- Редуктор подачі (ось Z) — швидкість подачі (безступінчата регулювання за допомогою сервомотора змінного струму): 0,5–200 мм/хв
- Редуктор подачі (ось Z) — швидкість швидкого переміщення: 1 500 мм/хв
- Редуктор подачі (ось Z) — зусилля подачі: 30 кН
- Редуктор подачі (ось Z) — крутний момент двигуна подачі: 27 Нм
- Затискні опори для труб — діапазон затиску: 406–1 625 мм
- Затискні опори для труб — номінальне навантаження на одну опору: 150 кН
- Затискні опори для труб — регульоване зусилля затиску: 10–200 кН
- Опорні притискні опори для труб — максимальна швидкість регулювання центрально переміщуваних затискних поперечин: 600 мм/хв
*Можливі розбіжності між наведеними даними та фактичними значеннями
