TRAUB - TNK 36DE-TUR-TRA-2002-00002
Маєте додаткові запитання? Зв'яжіться з нами.
Borja Garcia
+34 679 019 350
b.garcia@gindumac.com

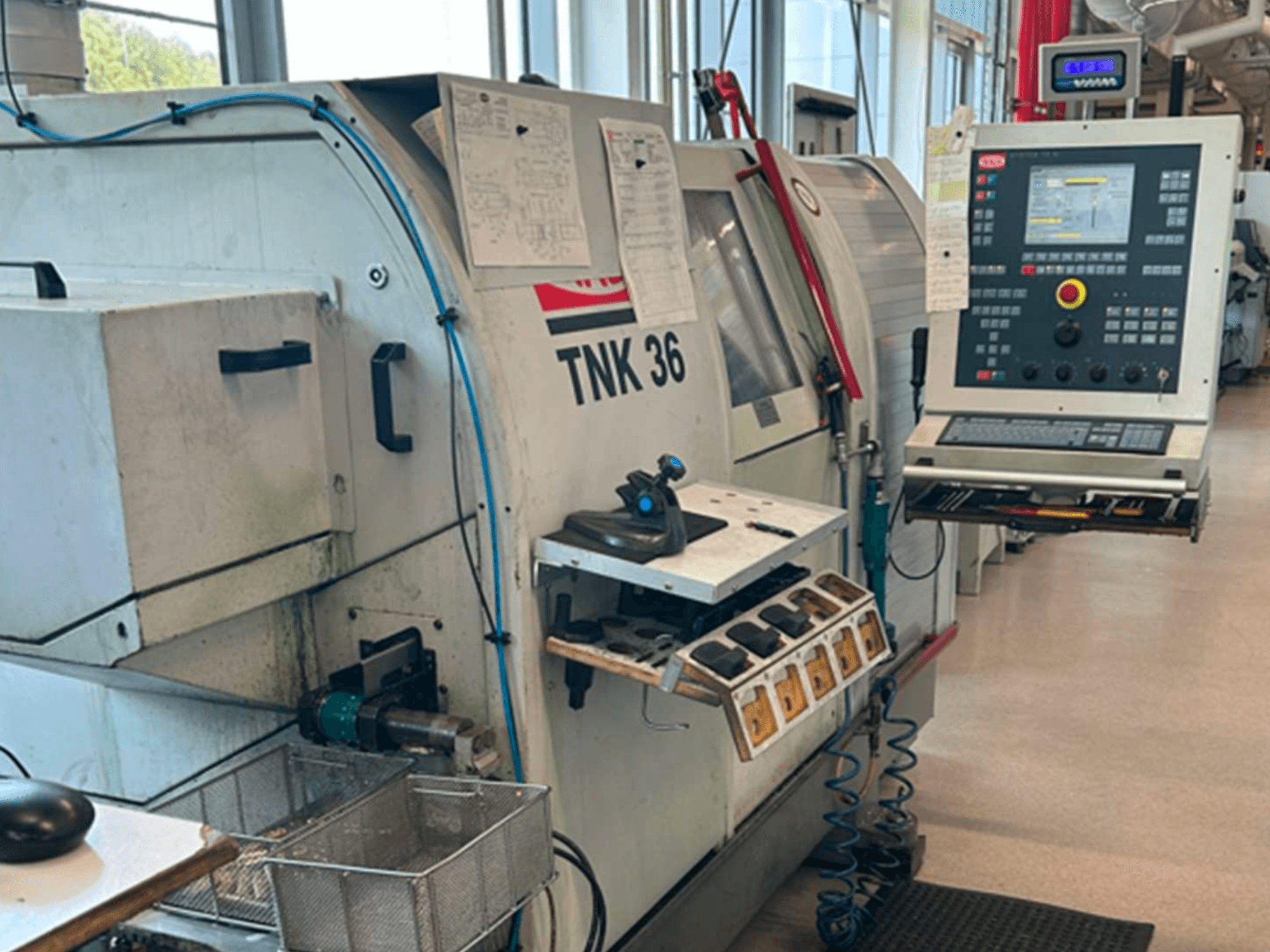

Цей 10-осьовий горизонтальний токарний верстат TRAUB TNK 36 був виготовлений у 2002 році. Він має швидкість обертання головного шпинделя 6 300 об/хв та швидкість обертання протишпинделя 6 300 об/хв. Верстат розрахований на обробку деталей з максимальним діаметром 32 мм, а ємність бака для охолоджувальної рідини становить приблизно 360 літрів. Якщо ви шукаєте верстат для високоякісної токарної обробки, зверніть увагу на верстат TRAUB TNK 36, який ми пропонуємо до продажу. Звертайтеся до нас за додатковою інформацією.
Огляд
- бренд: TRAUB
- рік: 2002
- МОДЕЛЬ: TNK 36
- виробничі години: 147007
- тип програми: Поворот.
- Місцезнаходження: Німеччина
- тип машини: Горизонтальний токарний верстат
- марка блоку управління: TRAUB
Технічна інформація - TRAUB TNK 36
Блок керування
- Марка керування: TRAUB
- Модель керування: TX8i (64-bit)
Рух
- Кількість осей: 10
- Хід по осі X: 370 mm
- Хід по осі Z: 250 mm
Технічні характеристики
- Протишпиндель: Так
- Приводні інструменти: Так
- Макс. діаметр прута: 36 mm
- Макс. діаметр заготовки: 32 mm
- Потужність шпинделя: 10.7 kW
- Швидкість шпинделя: 6300 RPM
- Охолодження через шпиндель: Так
- Кількість інструментальних станцій: 22
Додаткова інформація
14-дюймовий плоский екран
Додатковий інтерфейс V24 RS232 в електричній шафі
Інтерфейс MDE в електричній шафі (стан верстата та лічильник деталей)
Жорстке нарізування різьби без компенсаційного патрона
Функція Polyform для осі C
Моніторинг інструменту
Діаметр отвору головного шпинделя: 36 мм
Потужність приводу головного шпинделя: 6,7 / 10,7 кВт (AC)
Ось С головного шпинделя
Моторизований протишпиндель
Отвір протишпинделя: 32 мм
Швидкість обертання контршпинделя: 6 300 об/хв
Хід осі Z контршпинделя: 250 мм
Швидкісний хід осі Z контршпинделя: 30 м/хв
Ось С протишпинделя
Пристрій регулювання тиску затиску контршпинделя
Виштовхувач заготовки
Підвищене зусилля подачі
Патрон Hainbuch Axfix
Хід по осі X2: 50 мм
Хід по осі Y2: ±20 мм
Хід по осі Z2: 100 мм
Швидкий хід по осі X2: 15 м/хв
Швидкісний хід по осі Y2: 15 м/хв
Швидкісний хід по осі Z2: 15 м/хв
12 приводних інструментів (через центральний привід)
Швидкість приводного інструменту: 6 000 об/хв
Електронна коробка передач
Хід по осі X3: 370 мм
Хід по осі Z3: 250 мм
Швидкий хід по осі X3: 30–60 м/хв
Швидкісний хід по осі Z3: 30 м/хв
5 приводних інструментів
Діаметр тримача інструменту: 40 мм
Швидкість приводного інструменту: 6 000 об/хв
Підвищена сила подачі
Хід по осі X4: 73 мм
Хід по осі Y4: ±50 мм
Швидкий хід по осі X4: 15 м/хв
Швидкісний хід по осі Y4: 15 м/хв
5 приводних інструментів
Діаметр тримача інструменту: 40 мм
Швидкість приводного інструменту: 6 000 об/хв
Лівосторонній конвеєр для заготовки
Пневматичний захват заготовки
Щелепи захвату: Ø5–8 мм / Ø8–20 мм / Ø20–36 мм
Максимальна довжина заготовки: 200 мм
Максимальний діаметр заготовки: 32 мм
Компактний стрічковий фільтр RESY
Охолоджувальний блок
Ємність бака для охолоджувальної рідини: приблизно 360 л
Тиск охолоджувальної рідини: 7 бар
Витрата охолоджувальної рідини: 50 л/хв
Тиск охолоджувальної рідини, що подається через інструмент: 30 бар
Пістолет для охолоджувальної рідини
Підключена потужність: 22 кВт
Додаткове обладнання, що не входить до комплекту:
Шарнірний стрічковий конвеєр для стружки KNOLL 240S-1/100 (висота вивантаження: 950 мм)
Підготовка до подачі прутків (направляючі трубки Ø25 / Ø36)
Поворотний упор для заготовки (хвостовик 16 × 16 мм)
Система контролю зіткнень Brankamp CMS 100 (головний та протилежний шпинделі)
Подавач прутків FMB Turbo 5-42 XT / 3200 «C»
У комплекті — базовий набір статичних та приводних тримачів інструменту
*Можливі розбіжності між наведеними даними та фактичними значеннями
