Gildemeister CTX 500 S2

Фотогалерея

17.000 €

ціна на гіндумак

(Ex works)

Отримайте офіційну пропозицію

Gildemeister - CTX 500 S2DE-TUR-GIL-2000-00002

Name: Gildemeister CTX 500 S2
Brand: Gildemeister
SKU: DE-TUR-GIL-2000-00002
Price: 17000 EUR
Availability: InStock

17.000 €

ціна на гіндумак

(Ex works)

отримати офіційну пропозицію

Відвідайте машину

зробити зустрічну пропозицію

Маєте додаткові запитання? Зв'яжіться з нами.

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

Натисніть

GINDUMAC
Продукти
Верстати
➤ Продається вживаний верстат Gildemeister CTX 500 S2 | gindumac.com

Показати мовою оригіналу

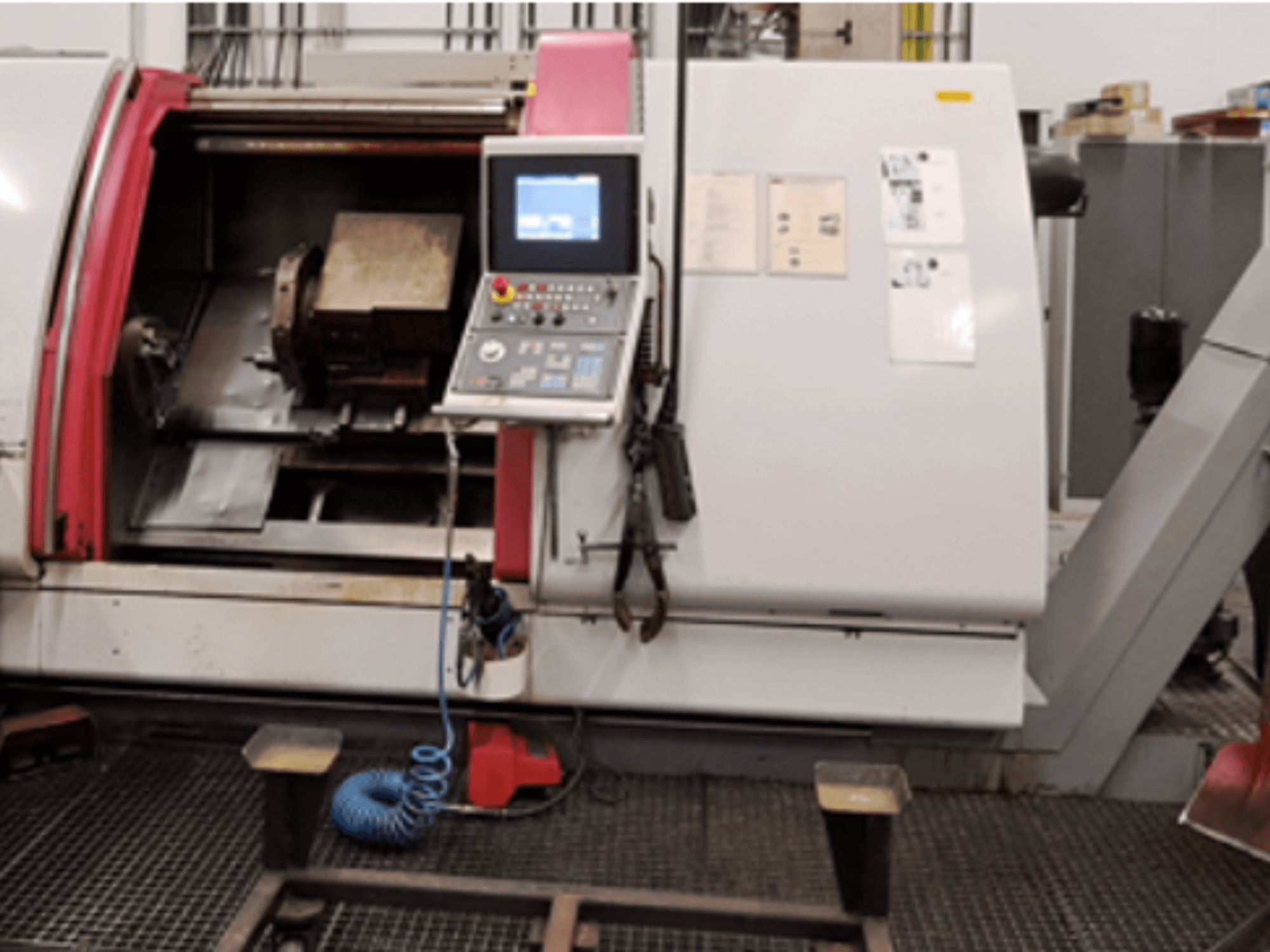

Горизонтальний токарний верстат, виготовлений у 2000 році. Цей верстат Gildemeister CTX 500 S2 має максимальний діаметр точіння 455 мм та довжину точіння 1097 мм. Він оснащений надійною системою інструментів із дисковою револьверною головкою та патроном з максимальним діаметром 315 мм. Якщо ви шукаєте верстат із високою якістю токарної обробки, зверніть увагу на верстат Gildemeister CTX 500 S2, який ми пропонуємо до продажу. Звертайтеся до нас за додатковою інформацією.

Огляд

бренд: Gildemeister
рік: 2000
МОДЕЛЬ: CTX 500 S2
тип програми: Поворот.
Місцезнаходження: Німеччина
тип машини: Горизонтальний токарний верстат
марка блоку управління: SIEMENS

Технічна інформація - Gildemeister CTX 500 S2

Блок керування

Марка керування: SIEMENS
Модель керування: 840D

Рух

Кількість осей: 2
Хід по осі X: 320 mm
Хід по осі Z: 1097 mm

Технічні характеристики

Протишпиндель: Ні
Приводні інструменти: Так

Додаткова інформація

- Макс. радіус обертання над станиною / супортом: 680 мм / 670 мм

- Макс. діаметр точіння над торцевим супортом: 455 мм

- Макс. довжина точіння: 1097 мм / 2097 мм

- Фланець головки шпинделя: 220 мм (розмір 220h5)

- Отвір шпинделя: 107 мм

- Передній діаметр підшипника шпинделя: 140 мм

- Макс. діаметр патрона: 315 мм / 400 мм

- Конус пинолі задньої бабки: MK 5 / MK 6

- Діаметр цівки задньої бабки: 120 мм

- Хід пінолі задньої бабки: 120 мм

- Система інструментів: дискова револьверна головка

- Кількість комплектів супортів: 1

- Кількість торцевих супортів: 1

- Поздовжній хід: 1097 мм / 2097 мм

- Хід торцевого супорта: 320 мм

- Макс. крутний момент: 650 Нм / 2000 Нм

- Сила подачі (поздовжня / поперечна): 15 000 Н / 8 000 Н

- Швидкісна подача (поздовжня / поперечна): 30 м/хв / 24 м/хв

- Діапазон швидкості подачі: 0,5 – 5000 мм/хв

- Тип двигуна головного приводу: B3

- Двигун приводу подачі по осі X (по площині): Siemens 1FK6063-6AF71-1AH0 (1,9 кВт, 3000 об/хв, IP64)

- Двигун приводу поздовжнього переміщення по осі Z: Siemens 1FK6101-8AF71-1AG0 (4,9 кВт, 3000 об/хв, IP64)

- Двигун системи змащення: Vögele 113.50.000701C (0,13 кВт, 2200 об/хв, IP44)

- Гідравлічний двигун: 2,2 кВт, 1450 об/хв, IP54

- Підключене навантаження / Необхідна потужність: 58 кВА

- Напруга: 400 В

- Частота: 50 Гц

- Струм: 85 А

- Номінальний струм запобіжника: 100 А

- Напруга управління: 230 В змінного струму / 24 В постійного струму

- Необхідна площа: 8,41 м × 4,3 м × 2,41 м (5607/6657 × 3285 × 2405 мм)

- Вага верстата: 8700 кг / 10000 кг

- Додаткове обладнання: конвеєр для стружки з контейнером для стружки, система охолодження, витяжний фільтр (IFM)

*Можливі розбіжності між наведеними даними та фактичними значеннями

** Стандартний обсяг поставки включає лише базовий верстат. Приладдя та периферійне обладнання у явній формі підтверджуються лише під час процесу купівлі на підставі зобов’язальних угод.
