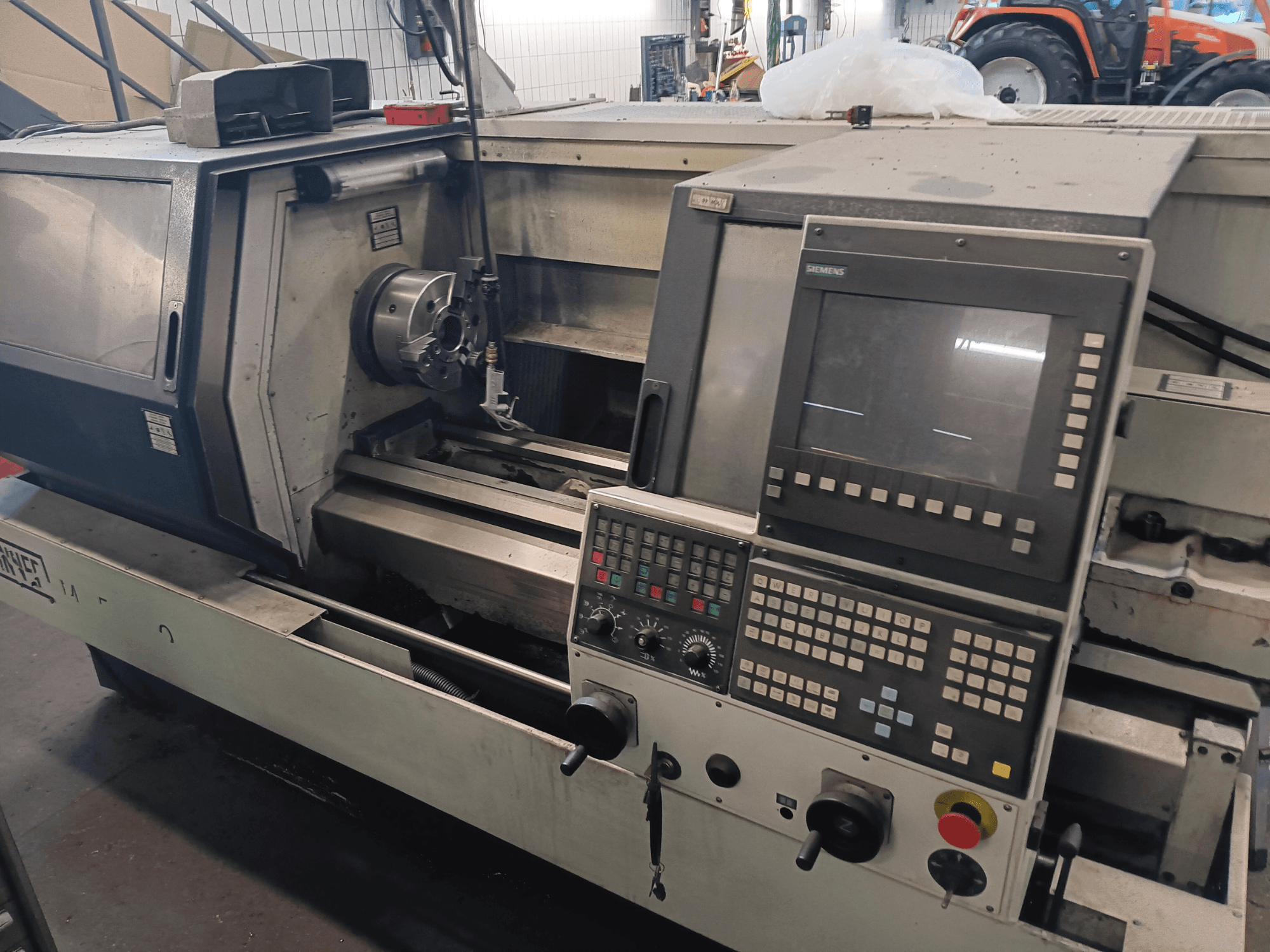

Цей 3-координатний верстат SPINNER MT 500/1000 AT був виготовлений у 2000 році. Він має хід по осі X 210 мм і хід по осі Z 930 мм. Верстат оснащений міцним столом розміром 520 x 900 мм з вантажопідйомністю 400 кг. Якщо ви хочете отримати високоякісну обробку, зверніть увагу на верстат SPINNER MT 500/1000 AT, який ми пропонуємо до продажу. Зв'яжіться з нами для отримання більш детальної інформації.
Огляд
- бренд: SPINNER
- рік: 2000
- МОДЕЛЬ: MT 500/1000 AT
- виробничі години: 27218
- тип програми: Поворот.
- Місцезнаходження: Німеччина
- тип машини: Горизонтальний токарний верстат
- марка блоку управління: HEIDENHAIN
Технічна інформація - SPINNER MT 500/1000 AT
Блок керування
- Марка керування: HEIDENHAIN
- Модель керування: TNC 410/426
Розміри
- Вага машини: 2300 kg
Рух
- Ось C: 360°
- Кількість осей: 3
- Хід по осі X: 210 mm
- Хід по осі Z: 930 mm
Технічні характеристики
- Протишпиндель: Ні
- Приводні інструменти: Ні
- Точність позиціонування: 3 µm
- Швидкість шпинделя: 3600 RPM
- Розмір конуса: SK 40
Додаткова інформація
Верстат/механік MT500-1000
Переміщення по осі X: 210 мм
Переміщення по осі Z (тримач Multifix + ручний патрон): 930 мм
Переміщення по осі Z (тримач Multifix + гідр. патрон): 930 мм
Переміщення по осі Z (револьверна головка + ручний патрон): 930 мм
Переміщення по осі Z (револьверна головка + гідр. патрон): 930 мм
Переміщення по осі С: 360 градусів
Зазор шпинделя 45 мм з гідравлічним патроном: 3600 об/хв
Зазор шпинделя 57 мм з ручним патроном: 3600 об/хв
Інструментальна система Швидкозмінний тримач Haase: 1 одиниця інструменту
Система інструментів Револьверна головка VDI 30: 12 одиниць інструменту
Крок шарико-гвинтової пари по X: 5 мм
Крок шарико-гвинтової пари по Z: 10 мм
Швидкість переміщення X: 15000 мм/хв
Швидкісне переміщення по Z: 20000 мм/хв
Подача X + Z: 0-4000 мм/хв
Сила подачі по осі X: 1382 даН
Сила подачі по осі Z: 609 даН
Сила розтягування порожнистого затискного циліндра: 145 даН/бар
Ручний патрон Ø 200 мм: 3 кулачки
Гідравлічний патрон Ø 210 мм: 3 кулачка
Об'єм охолоджувальної рідини: 75 л
Швидкість подачі насоса охолоджуючої рідини: 30 л/хв
Тиск насоса ЗОР: 1,4 бар
Макс. розкид позиціонування: 3 мкм
Максимальний люфт: 2 мкм
Невизначеність позиціонування: 2 мкм
Макс. похибка круглості заготовки: <= 1,5 мкм
Макс. відхилення площинності: <= 1,5 мкм
Діаметр пінолі задньої бабки: 80 мм
Хід пінолі задньої бабки: 120 мм
Кріплення конуса Морзе: MT 4
Тиск притискання пера: 27,75 даН/бар
Довжина х ширина х висота: 2,7 х 1,6 х 1,8 м
Площа установки: 4.3 m2
Вага: 2300 кг
Система управління: Siemens 810D
Робоча напруга: 400 В
Частота мережі: 50/60 Гц
Напруга керування: 24 DC
Навантаження, що підключається: 16 КВТ
Електричне підключення: TN / TT / IT
Робота шпинделя S1/S6: 9/11 кВт
Двигуни подачі X/Z: 3,5 кВт
Гідравлічні компоненти: Parker
Клапани управління: ISO1
Кількість мастила для масляного туману: 50 мл
Макс. робочий тиск: 30 бар
Мінімальний робочий тиск: 6 бар
Макс. крутний момент шпинделя: 115/153 Нм
Блок управління: Siemens (видно в інтерфейсі)
Додаткове обладнання
Високошвидкісний шпиндель Benz (до 25 000 об/хв)
Лещата
Патрони
Фрези
Плашки
Тримачі мітчиків
*Можливі розбіжності між наведеними даними та фактичними значеннями
