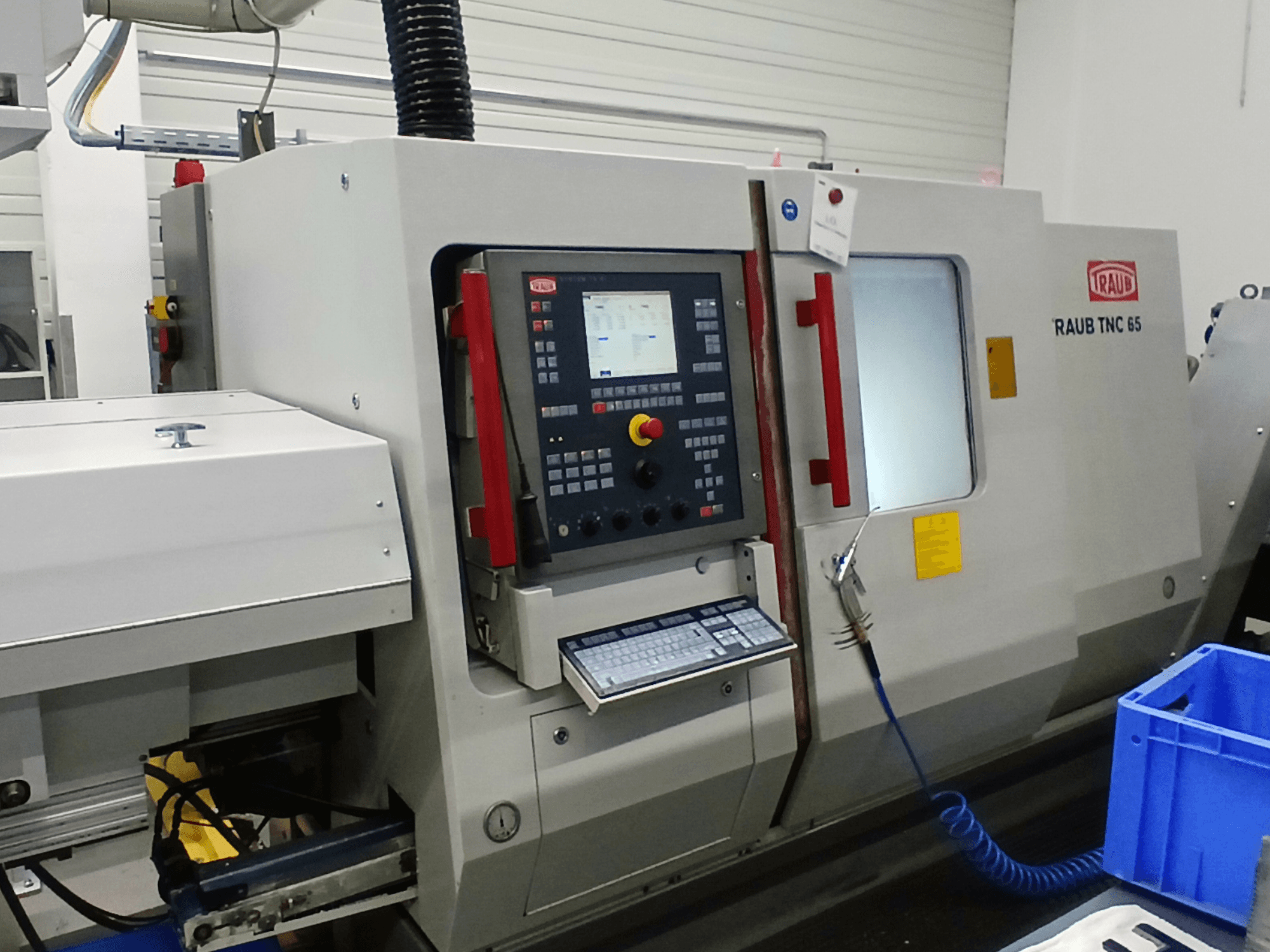

TRAUB - TNC 65 DGYDE-TUR-TRA-2009-00002

- Система управління: TX8i з 64-бітним високопродуктивним процесором RISC і додатковим високопродуктивним процесором PLC, інтегрований ПК
- Управління TX8i з кольоровим плоским екраном TFT та електронним маховиком
- Багатодіапазонний трансформатор на 460В / 400В / 380В / 220В / 200В, 50 Гц
- Робоча напруга машини: 400 В 50 Гц
- Робоча напруга аксесуарів: 230 В 50 Гц
- Напруга керування: 24 В постійного струму
- Призначений для обробки металів і пластмас із заданою ріжучою кромкою
- Максимальна довжина точіння: 450 мм
- Головний отвір шпинделя: 65 мм
- Наскрізний отвір шпинделя: 65 мм
- Максимальний діаметр затиску в залежності від цангової системи: 60 мм
- Діаметр переднього підшипника: 66 мм
- Стандартна цанга: DIN 6343
- Максимальний затискний діаметр: 65 мм
- Крутний момент головного шпинделя: 230 Нм
- Вісь С головного шпинделя з числовим програмним управлінням
- Швидкість швидкого переміщення/подачі по осі X: 7,5 м/хв
- Зусилля подачі по осі X при 100% робочому циклі 5000 N
- Кульково-гвинтова пара по осі X: 32×5 мм
- Швидкість швидкого переміщення/подачі по осі Z: 10 м/хв
- Зусилля подачі по осі Z при 100% робочому циклі: 8000 Н
- Кульково-гвинтова пара по осі Z: 32×10 мм
- Швидкість швидкого переміщення/подачі по осі Y: 3 м/хв
- Хід осі Y: ±35 мм
- Зусилля подачі по осі Y при 100% робочому циклі: 8000 Н
- Кульково-гвинтова пара по осі Y: 25×5 мм
- Інструментальні станції: 10 (14 опціонально)
- Розмір тримача інструменту: Ø30×55 мм
- Альтернативний розмір тримача інструменту: Ø25×48 мм
- Розмір хвостовика: 20×20 мм
- Альтернативний розмір хвостовика: 16×16 мм
- Максимальна частота обертання контршпинделя: 4000 об/хв
- Максимальний затискний діаметр контршпинделя: 65 мм
- Потужність контршпинделя: 11 кВт
- Діапазон постійної потужності контршпинделя: 1:8
- Крутний момент контршпинделя: 210 Нм
- Швидкість швидкого переміщення/подачі контршпинделя: 10 м/хв
- Хід контршпинделя: 520 мм
- Зусилля подачі контршпинделя при 100% робочому циклі: 6000 Н
- Кульково-гвинтова пара контршпинделя: 32×20 мм
- Вісь С контршпинделя з синхронним керуванням за швидкістю
- Револьверна головка 1: 3,1 кВт, 4000 об/хв
- Револьверна головка 2: 3,1 кВт, 4000 об/хв
- Моніторинг інструменту TX8i з контролем зносу та поломки через моніторинг осьового двигуна
- Нарізання різьби без компенсаційного патрона
- Програмне забезпечення TRAUB Polyform для програмування фрезерування з віссю С (фронтальна, поздовжня, циліндрична поверхня)
- Підготовка до підключення до мережі Ethernet з інтерфейсом RJ45
- Програмне забезпечення для контршпинделя з осями Z/V з визначеним кінцевим положенням (перенесення торця)
- Тиск в гідравлічній системі: 70 бар
- Ємність гідравлічного бака: 70 л
- Тиск насоса системи охолодження: 12 бар
- Ємність мастильно-охолоджувальної рідини з конвеєром для відведення стружки: 435 l
- Електричне навантаження, що підключається: 39 кВт
- Вага верстата з контршпинделем та електричною шафою: 5200 кг
- Рівень шуму: 73 дБ (А)
- Допустима температура навколишнього середовища 5-40 °C
- Максимальна відносна вологість при 40 °C 50 %
- Секція башти робочої зони: 450 мм
- Робоча зона до контршпинделя: 520 мм
- Загальна робоча зона: 728 мм
- Мінімальна відстань F до контуру контршпинделя: 127 мм

- Верстат має вісь Y на револьверній головці 1, але не на револьверній головці 2

Додаткове обладнання

- Пристрій для вивантаження заготовки із захватом в револьверній головці 2
- Шарнірний стрічковий конвеєр для відведення стружки, висота вивантаження 1200 мм
- Система ЗОР високого тиску з програмованими ступенями тиску 20/5 бар
- Підготовка до витяжки та система фільтрів, з'єднання Ø200 мм, розетка 400В
- Підготовка інтерфейсу подачі прутка DNH 61
