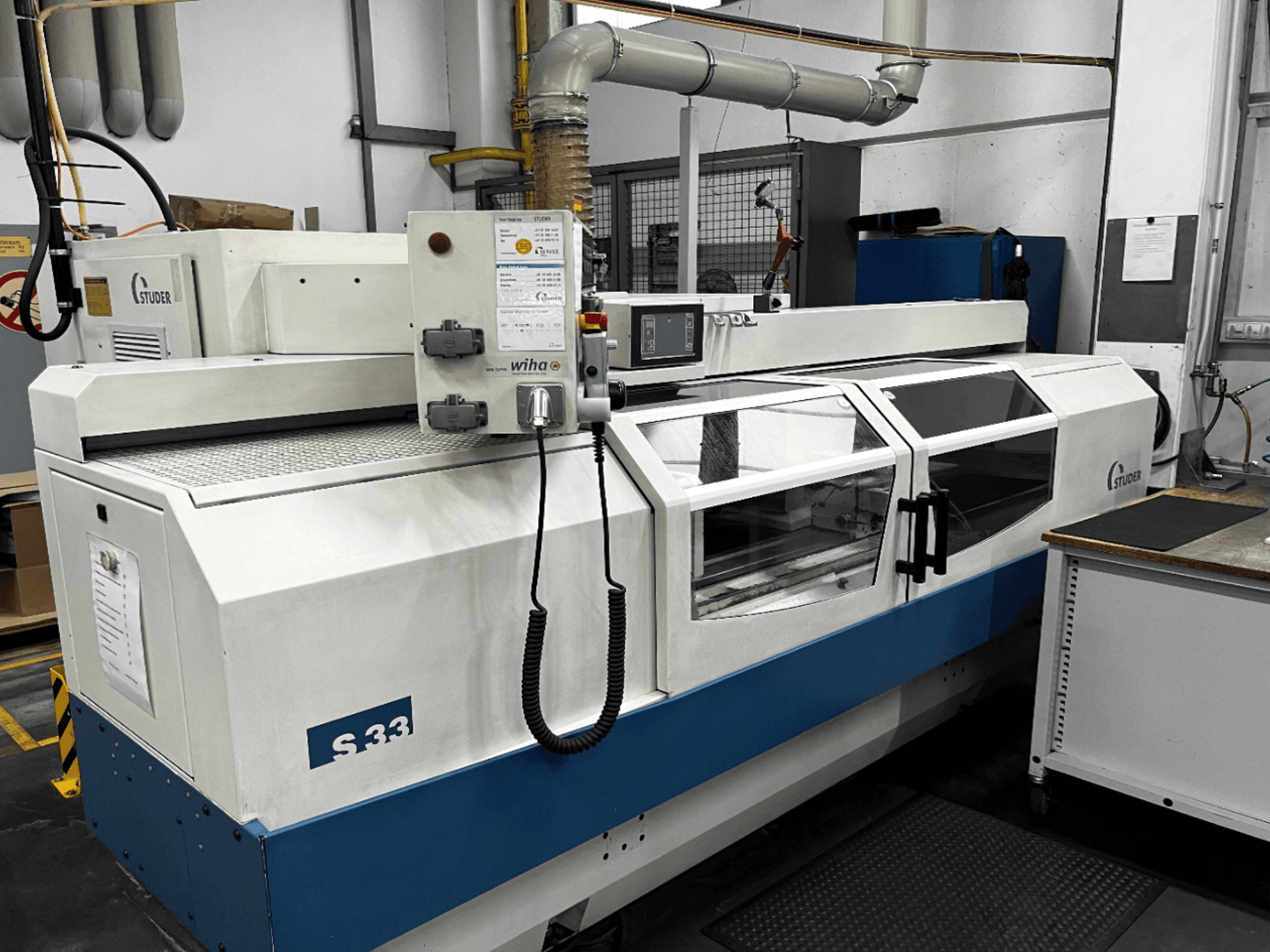

STUDER - S33 CNCDE-GRI-STU-2004-00001

• Відстань між центрами 1000 мм

• Висота центру 175 мм

• Максимальна довжина заготовки 1000 мм

• Максимальний діаметр заготовки 175 мм

• Максимальна вага заготовки 120 кг

• Вага заготовки між центрами макс. 80 кг (1000 мм)

• Вага заготовки між центрами макс. 120 кг (650 мм)

• Поворотний робочий стіл ±8,5°

• Станина верстата з граніту S103

• Хід по осі X 285 мм

• Хід по осі Z 1000 мм

• Програмована швидкість подачі 0,001-5000 мм/хв

• Система прямого вимірювання по осі X роздільна здатність 0,0001 мм

• Система прямого вимірювання по осі Z роздільна здатність 0,0001 мм

• Діапазон повороту шліфувальної головки 0°-30°

• Діаметр шліфувального круга макс. 500 мм

• Ширина шліфувального круга 63 мм

• Діаметр шліфувального круга 203,2 мм

• Діаметр шліфувального шпинделя 73 мм

• Потужність двигуна шліфувального шпинделя 7,5 кВт

• Частота обертання шпинделя 3200 об/хв

• Діаметр шпинделя робочої головки 30 мм

• Потужність приводу робочої головки 3 кВт

• Точність круглості не менше 0,0004 мм

• Діаметр пінолі задньої бабки 50 мм

• Конусність задньої бабки MK3

• Піноль задньої бабки з гідравлічним приводом

• Пневматичний рух задньої бабки

• Напруга живлення 400 В ± 10

• Частота 50 Гц ±1 Гц

• Напруга керування 24 В постійного струму

• ЧПК Fanuc 21i-TB

• Пам'ять програм 64 кБ

• Ємність програм 125 програм

• Система охолодження для емульсії

• Продуктивність насоса охолоджуючої рідини 40 л/хв при тиску 3 бар

• Паперовий стрічковий фільтр об'ємом 375 літрів

• Ширина фільтруючого полотна 1000 мм

• Продуктивність витяжки туману до 1800 м³/год

• Розміри машини 3,5 м х 3 м х 2,2 м

• Вага машини 4000 кг

• Освітлення машини 24 В 36 Вт

• Коефіцієнт використання 40

Додаткове обладнання

ВАРІАНТ за додаткову плату

• 9x фланець

• 1x стійка опора Studer із захисною кришкою

• Балансувальний пристрій
