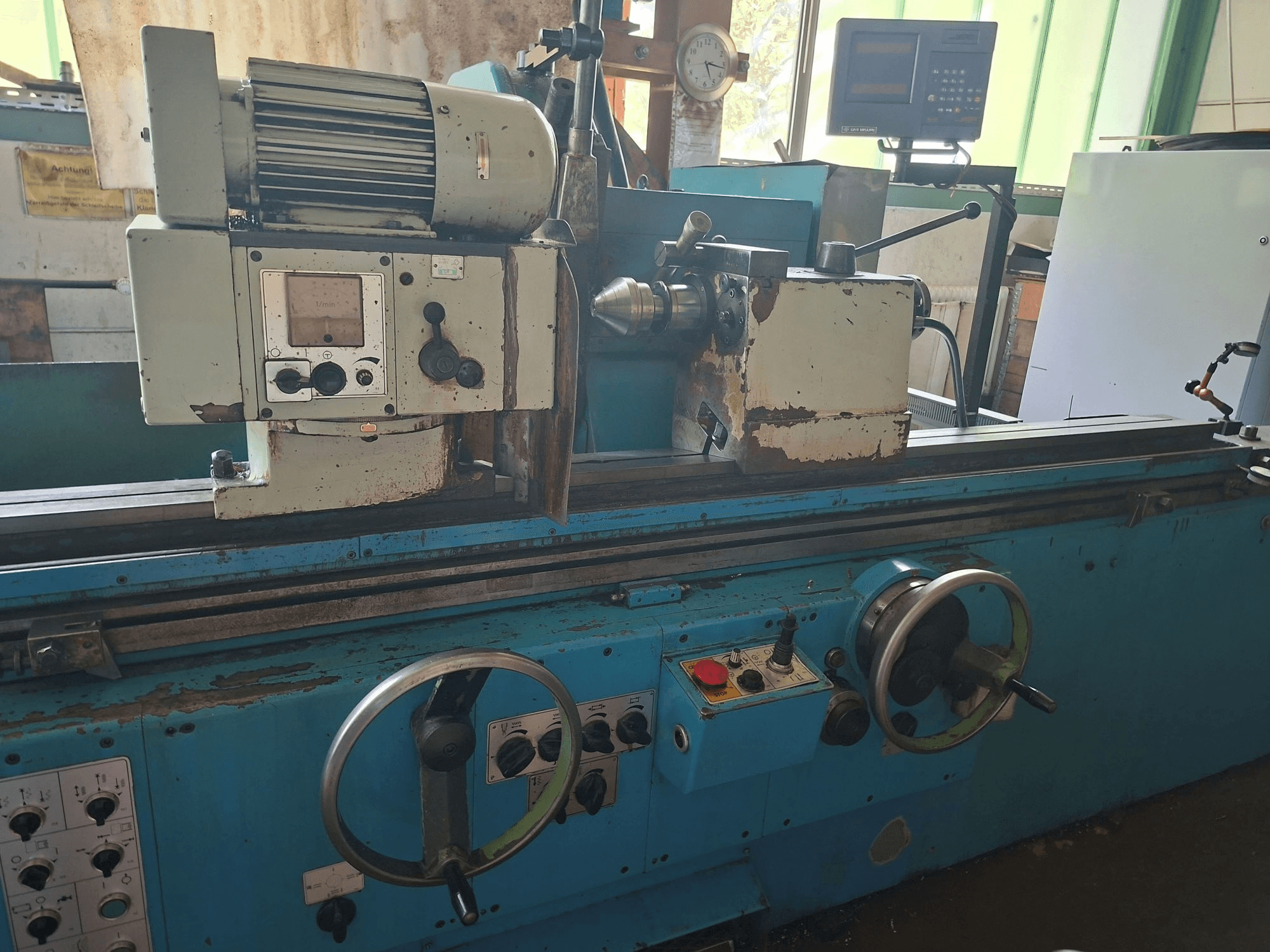

Cetos - BHU 50 A x 2000DE-GRI-CET-1999-00001

- Хід по осі Z (поздовжній хід): 2290 мм

- Хід по осі X (поперечний хід): > 600 мм (перевірено, можливий більший хід)

- Швидкісний гідравлічний хід (ось X): 120 мм

- Макс. діаметр шліфування: мінімум 500 мм

- Діаметр шліфувального круга (новий): 500 мм

- Діаметр повороту: 500 мм

- Міжцентрове відстань: 2000 мм

- Розміри шліфувального круга (діаметр × ширина × отвір): 500 × 80 × 203 мм

- Діаметр шліфувального круга після часткового зносу: 380 мм

- Мінімальний діаметр заготовки при шліфуванні зношеним кругом (380 мм): 70 мм

- Максимальна ширина шліфувального круга: 200 мм

- Максимальна ширина багатокомпонентного набору кругів: 200 мм

- Максимальна сума ширин окремих кругів у багатокомпонентному наборі: 200 мм

- Діаметр закрутки у відкритому люнеті: 110 мм

- Діаметр обертання у закритому підставці: 110 мм

- Конус шпинделя затискної головки: MORSE 5

- Конус втулки задньої бабки: MORSE 5

- Діаметр затискного патрона: 200 мм

- Отвір у втулці шпинделя для внутрішнього шліфування: 100 мм

- Кут повороту робочої головки: +95° / -5°

- Кут повороту шліфувальної головки: ±45°

- Кут повороту верхнього столу при міжосьовій відстані 2000 мм: +5° / -3°

- Маса верстата зі стандартним комплектом оснащення (при міжосьовій відстані 2000 мм): 6700 кг

- Швидкості обертання шпинделя робочої головки (безступінчате регулювання): 18–112 об/хв / 90–560 об/хв (1-й ряд / 2-й ряд)

- Найменший поздовжній хід столу: 1 мм

- Максимальний поздовжній хід столу (при міжосьовій відстані 2000 мм): 2290 мм

- Поперечний хід шліфувальної головки: 415 мм

- Гідравлічний швидкісний хід шліфувальної головки: 60 мм

- Швидкість руху столу (безступінчате регулювання): 0,05–4 м/хв

- Поперечний хід шліфувальної головки на один автоматичний хід подачі: 0,2 мм/ø

- Поперечний хід шліфувальної головки за один цикл автоматичного подавання при чистовому шліфуванні: 0,15 мм/ø

- Автоматичне подавання шліфувальної головки при зміні напрямку руху столу для заглибного шліфування: 0,0005–0,01 мм/ø

- Автоматичне подавання шліфувальної головки при зміні напрямку руху столу для поперечного шліфування: 0,005–0,05 мм/ø

- Швидкість автоматичного подавання шліфувальної головки під час глибинного шліфування: 1 мм/хв

- Швидкість подачі при іскровому шліфуванні: 0,015 мм/хв

- Сумарна необхідна потужність електродвигунів: 16 кВА

- Потужність двигуна шліфувальної головки: 9,5 кВт

- Максимальна допустима вага заготовки між центрами: 300 кг

- Максимальна вага заготовки, що виступає за межі верстата (разом із затискним пристроєм): 60 кг

- Швидкість поступального руху столу: 6 м/хв
