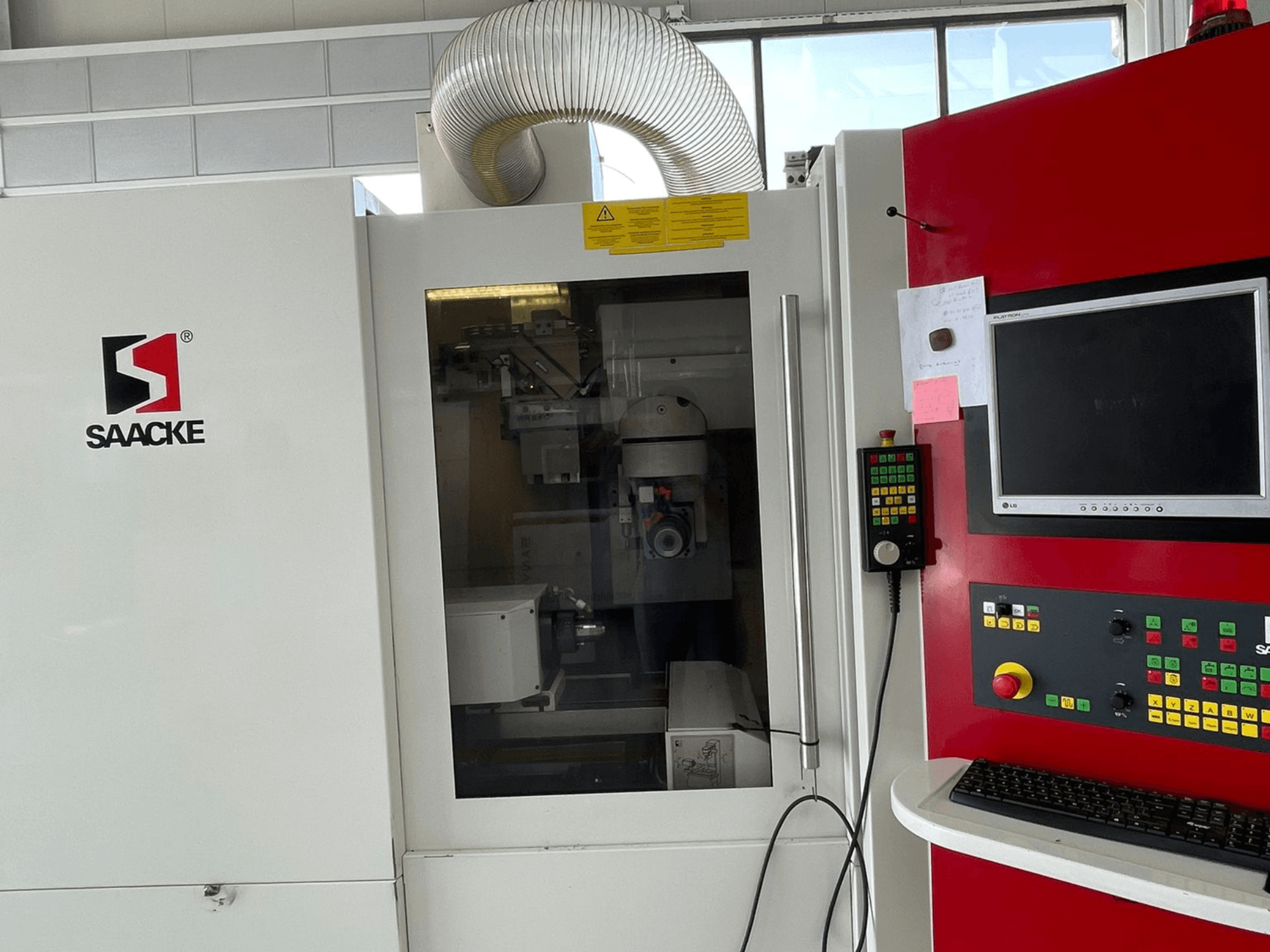

Цей круглошліфувальний верстат 5s SAACKE UWIF був виготовлений у 2008 році. Він має максимальну швидкість обертання шпинделя 600 об/хв і потужну пікову потужність шліфувального шпинделя 16 кВт. Верстат підтримує різні розміри заготовок, максимальний діаметр яких становить Ø 20 мм, а вага - 1 кг. Якщо ви хочете отримати високоякісне шліфування, зверніть увагу на циліндричний шліфувальний верстат SAACKE UWIF, який ми пропонуємо до продажу. Зв'яжіться з нами для отримання більш детальної інформації.
Огляд
- бренд: SAACKE
- рік: 2008
- МОДЕЛЬ: UWIF
- тип програми: Шліфування
- Місцезнаходження: Швейцарія
- тип машини: Циліндричний Шліфувальний Станок
Технічна інформація - SAACKE UWIF
Розміри
- Вага машини: 3800 kg
Рух
- Кількість осей: 5
Технічні характеристики
- Швидкість шпинделя: 600 RPM
Додаткова інформація
Тримач заготовки вісь А: Прямий привід/двигун з порожнистим валом; точність індексації ±15"; можливості індексації 1-999; кумулятивна похибка кроку на 100 мм: 8 мкм; частота обертання макс. 600 об/хв
Тримач інструменту: ISO 50
Зазор між шпинделем і тримачем: макс. 28 мм (з автоматичним затиском: Ø20 мм)
Номінальна потужність приводу:
Шліфувальний шпиндель S1-100%: 7,5 кВт; пік: 16 кВт
Поздовжнє переміщення по осі X: 2 кВт
Подача заготовки по осі A: 2 кВт
Поперечний супорт по осі Z: 2 кВт
Висота супорта шліфувальної головки по осі Y: 2 кВт
Обертання шліфувальної головки по осі В (поворотний стіл): 2 кВт
Системи вимірювання положення:
Вісь А: Пряма система вимірювання
B-, X-, Y-, Z-вісь: Непряма система вимірювання
Роздільна здатність X/Y/Z: 0,0001 мм (0,1 мкм)
Роздільна здатність A/B: 0,0001°.
Електричне підключення: 20 кВт / 50 А; робоча напруга 400 В, 50 Гц; напруга управління 24 В; напруга освітлення 230 В; резервний запобіжник: окреме живлення від мережі
Стиснене повітря: 15-17 Нм³/год; тиск min/max 6/8 бар (600/800 кПа); якість ≥ Клас 4 (ISO 8573-1)
Управління та програмне забезпечення: ЧПК NUM Axium Power 1050 з ПК, пам'ять програм 512 k; програмне забезпечення NUMROTOplus (потрібен ключ/замок); нульові точки відкалібровані за допомогою доданої інструкції з вимірювання (без позначених реперних точок)
Додаткове обладнання
Опції пристрою для зміни заготовок (автоматизація):
Варіант 1: Конструкція з підхоплювачем
Макс. розмір заготовки: Ø20 мм × 120 мм; 1 кг
Місткість на палету:
Хвостовик Ø3,0-5,0 мм: 40 шт
Ø5.1-8.0 мм: 32 шт
Ø8.1-11.0 мм: 28 шт
Ø11.1-14.0 мм: 24 шт
Ø14.1-20.0 мм: 20 шт
Опція 2: магазин для ланцюгового навантажувача (із захватом)
Місткість: 64 заготовки
Макс. розмір заготовки: Ø32 мм × 200 мм; 2,5 кг
Особливості: Хаотичне завантаження різних заготовок; можлива автоматична зміна цанг
Затискні гільзи: Ø6, 8, 10, 12, 14, 16, 20
Опція зовнішнього ланцюгового навантажувача: збільшує вагу верстата до прибл. 3800 кг і робочу зону до 3000 мм × 1875 мм
Система фільтрації охолоджуючої рідини (TRANSOR): Надається замовником; повітря для зворотного промивання прибл. 700 Нл/хв протягом 5 хв кожні 6-9 годин
*Можливі розбіжності між наведеними даними та фактичними значеннями
