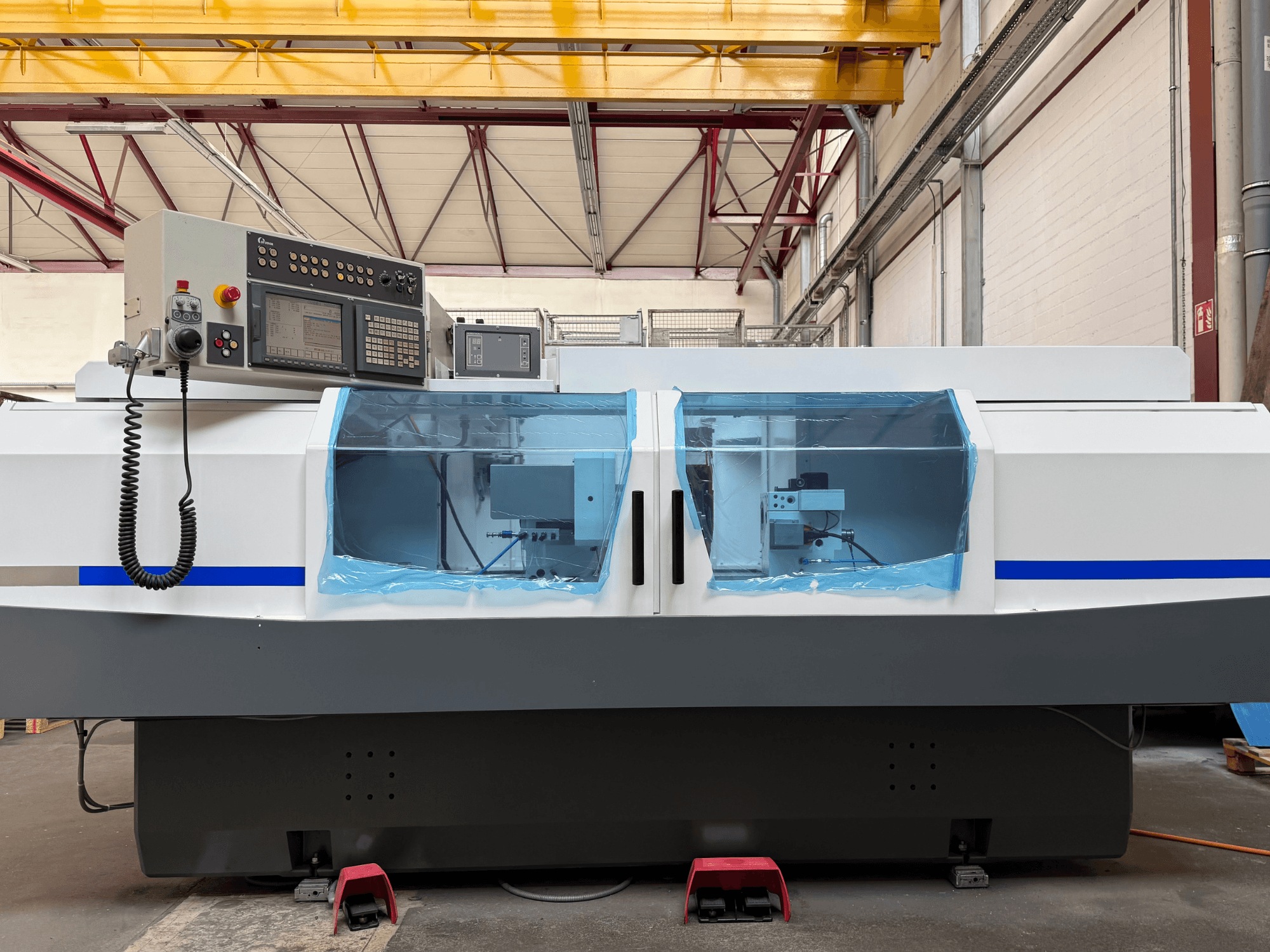

STUDER - S33 CNCCH-GRI-STU-2005-00001

- повністю відремонтований у 2026 році

- Час роботи: 0 годин після капітального ремонту

- Висота центру: 175 мм

- Міжосьова відстань: 1000 мм

- Основа верстата: мінеральний литий Granitan S103

- Хід: 285 мм (ось X) × 1150 мм (ось Z)

- Привід осі X: сервомотор змінного струму та кульковий гвинт, кут 0°, швидкість подачі 0,001–5,000 мм/хв

- Привід осі Z: сервомотор змінного струму та кульковий гвинт, швидкість подачі 0,001–10,000 мм/хв

- Система вимірювання: інкрементна шкала для осей X та Z, роздільна здатність 0,0001 мм

- Шліфувальна бабка: універсальна для зовнішнього та внутрішнього шліфування, зубцювання за Хіртом 1° (від -15° до +195°)

- Шпиндель з двигуном (позиція 2): 7,5 кВт, від 1400 до 3200 об/хв, програмована швидкість різання макс. 50 м/с

- Захисний кожух для зовнішнього шліфування: розмір круга D 500×63 мм F1 (80 мм F5) з автоматичним захистом від контакту

- Шпиндель для внутрішнього шліфування (позиція 3): шпиндель для внутрішнього шліфування Studer з ремінним приводом (180°) з частотним перетворювачем

- Основа обробної головки: універсальна, встановлена на роликових підшипниках, конус MK5, циліндричний зовнішній виступ діаметром 70 мм, отвір шпинделя діаметром 28 мм, ручна фіксація шпинделя

- Привід затискної головки: сервомотор змінного струму потужністю 1,8 кВт, діапазон обертів 1–1500 об/хв, швидкість покрокового переміщення 1–50 об/хв

- Маса заготовки: макс. 80 кг між центрами

- Задня бабка: конус MK4, хід 35 мм, діаметр пінолі 50 мм, гідравлічне втягування пінолі з контролем, ручне точне регулювання +/- 0,04 мм

- Пневматичні підйомники: пневматичне відведення для зручного переміщення робочої головки та задньої бабки

- Система керування: Fanuc 21i-TB з 10,4-дюймовим кольоровим сенсорним екраном, вбудованим ПЛК, 32 КБ пам’яті користувача, 400 комірок для зберігання програм

- Електроживлення: 400 В ± 10 %, 50 Гц ± 1 Гц, напруга управління 24 В постійного струму

- Додаткове обладнання:

- Система контактного контролю Dittel Sensitron 6 з магнітним датчиком (1 шт.)

- Активний датчик Movomatic C25 LP

- 3 шт. вирівнювальних елементів

- Кондиціонер для електричної шафи

- Ручний пульт управління Euchner

- Поворотний пристрій для внутрішнього шліфування

- Позиція паркування задньої бабки

- 3 шт. шпинделів для внутрішнього шліфування Studer з ремінним приводом (24 000 об/хв / 40 000 об/хв / 60 000 об/хв)

- Ножна педаль для ручного керування віссю C при відкритих дверцятах

- Педаль для приведення в дію затискного пристрою (задня бабка)

- Електричний інтерфейс для обертового правлення (шпиндель — опція)

- Система контролю розмірів у процесі обробки Movomatic з керуванням ES 124 (вимірювальна головка — опція)

- 8 шт. вживаних фланців шліфувальних кругів для зовнішнього шліфування

- Різні нові центри MK4

- Різні обточувальні пристрої

- Додаткові можливості: можливість різьбового та профільного шліфування (програмне забезпечення необхідно замовляти безпосередньо у компанії Fritz Studer AG)
