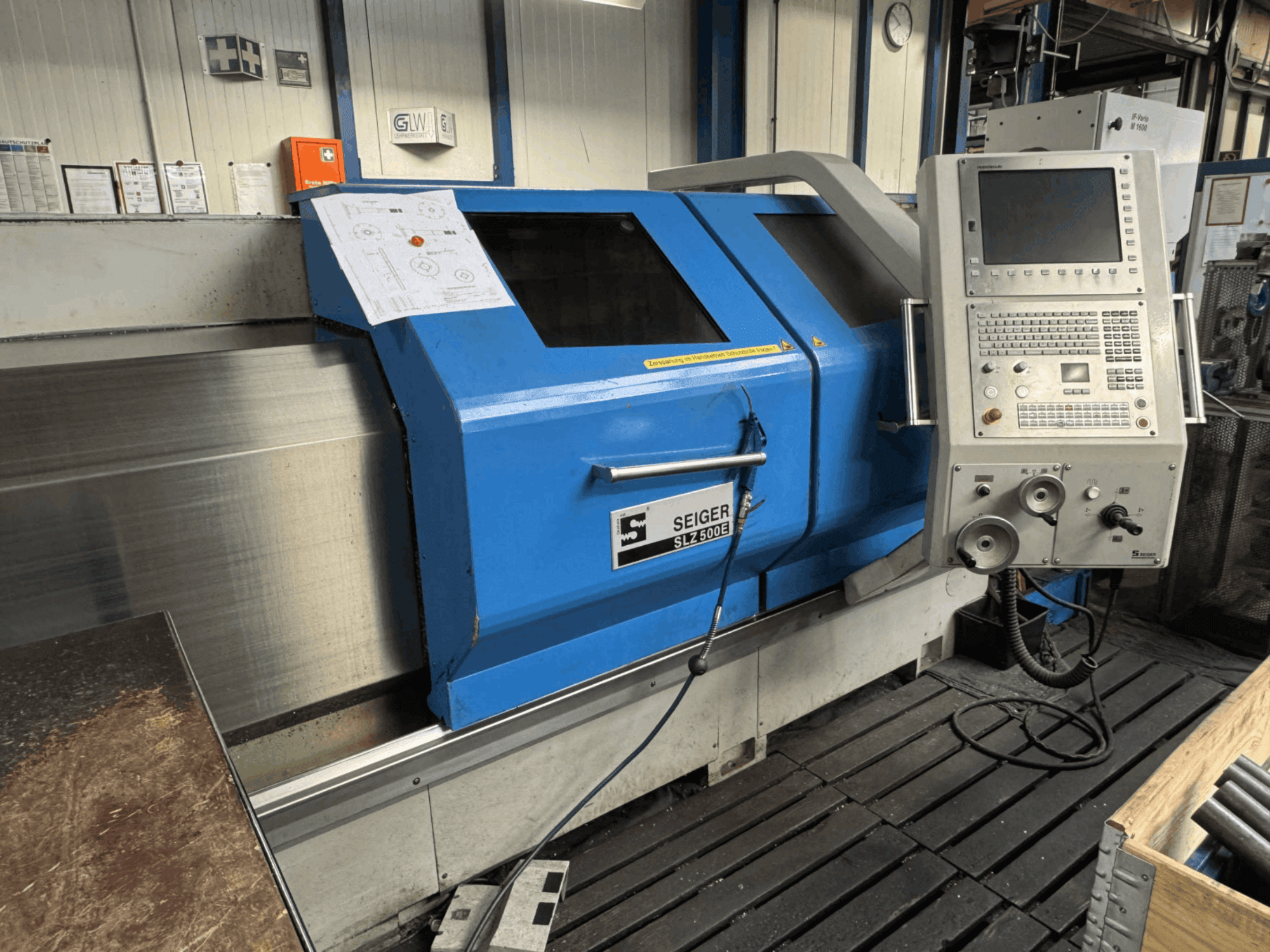

SEIGER - SLZ 500EDE-TUR-SEI-2014-00001

- Швидкість обертання шпинделя: 1 — 3 000 об/хв (1-й ступінь: 1 — 750 об/хв, 2-й ступінь: 1 — 3 000 об/хв)

- Потужність шпинделя (100/60 % ED): 20 / 25 кВт

- Розмір конуса: DIN 55027, розмір 8 (носовий кінець головного шпинделя) / MT 5 (піноль задньої бабки)

- Станції інструментів: 8-позиційна дискова револьверна головка Sauter + 4-позиційний швидкозмінний тримач Parat розміру 3

- Прокачування охолоджувальної рідини через шпиндель: немає

- Контршпиндель: відсутній

- Макс. діаметр прутка: 78 мм (через патрон Schunk) / 93 мм (отвір шпинделя)

- Макс. діаметр заготовки: 500 мм (діаметр обертання над станиною) / 280 мм (діаметр обертання над поперечним супортом)

- Макс. вага інструменту: інформація відсутня

- Приводні інструменти: Так (8-позиційна дискова револьверна головка Sauter для приводних інструментів, вал VDI D=30 мм з цифровим сервомотором)

- Точність позиціонування: згідно з DIN 8605

- Хід по осі X: 260 мм

- Хід по осі Z: 1500 мм (міжцентрове відстань)

- Характеристики осі C: пневматичне вмикання з цифровим двигуном та редукторним приводом на головному шпинделі (частота обертання шпинделя до 15 об/хв, крутний момент приблизно 420 Нм)

- Ширина станини: 350 мм

- Поперечний переріз токарного інструменту (В × Ш): 25 × 25 мм

- Діаметр шпинделя у передньому підшипнику: 130 мм

- Внутрішній конус головного шпинделя: метричний 100

- Максимальний крутний момент шпинделя: приблизно 1400 Нм

- Сила подачі по осі Z: 10 000 Н

- Сила подачі по осі X: 7 000 Н

- Діапазон подачі (поздовжній/поперечний): 0,001–6000 мм/об

- Швидкість швидкого переміщення по осях X/Z: 10 / 7 м/хв

- Діаметр пінолі задньої бабки: 90 мм

- Хід пиняка задньої бабки: 180 мм

- Максимальна вага заготовки (між центрами): 1 000 кг (1 250 кг з підпорою)

- Максимальна вага заготовки (у патроні): 300 кг (при відстані до центру ваги 200 мм)

- Робоча напруга: 400 В / 50 Гц

- Напруга управління: 24 В постійного струму

- Підключена потужність: 41 кВА

- Номінальний струм: 60 А

- Головний запобіжник: 63 А

- Додаткове обладнання:

- Стінка захисту від стружки, 2 рухомі розсувні захисні дверцята з віконцями, освітлення верстата, швидкозмінний тримач інструменту розміру C, пристрій для подачі охолоджувальної рідини, живий центр MT 5, набір інструментів для оператора, лінійна шкала по осі X, запобіжна муфта на осях X та Z

- Конвеєр для стружки: висота вивантаження 1000 мм, довжина 535 мм, нахил 60 градусів, безперервна подача, продуктивність приблизно 250 дм³/год, швидкість приблизно 2 м/хв

- Двошвидкісна планетарна коробка передач: артикул 6054375, з автоматичним перемиканням, прифланцьована до двигуна головного шпинделя

- 4-позиційний револьверний тримач Parat із швидкою заміною: розмір 3, ручне керування, встановлений на системі затиску з нульовою точкою

- 8-позиційна дискова револьверна головка Sauter для приводних інструментів: вал VDI D=30 мм з цифровим сервомотором, встановлена позаду токарного центру

- Блок розточування: з фіксатором VDI 50 та внутрішньою подачею охолоджувальної рідини, встановлений на системі нульового затиску перед токарним центром

- Система нульового затиску: базова частина встановлена на поперечному супорті

- Гідравлічний порожнистий затискний пристрій: Schunk ROTA THW plus, 3-кулачковий патрон D=315 мм із кріпленням за стандартом DIN 55027 розміру 8 та отвором 78 мм

- Посилений насос охолоджувальної рідини: (2,5 бар при 40 л/хв, макс. 5,4 бар при 8 л/хв), керований за допомогою частотного перетворювача та потенціометра

- Ручний розпилювач: підключений до системи охолодження

- Розширення корпусу: закрите розширення з боку задньої бабки з відкидними дверцятами

- Привід задньої бабки: позиція 6061611, встановлений на супорті станини для переміщення задньої бабки

- Елементи для установки верстата: позиція 6054102, 10 шт. опор для верстата з гвинтами та анкерами

- Встановлений витяжний агрегат: IFS Industrie-Filter-Service GmbH IF-Vario M 1600 (модель M 1600, рік випуску 04-2020, вага 85 кг, 400/460 В, 50/60 Гц, 0,75 кВт, 1,7/1,8 А, IP 54)
