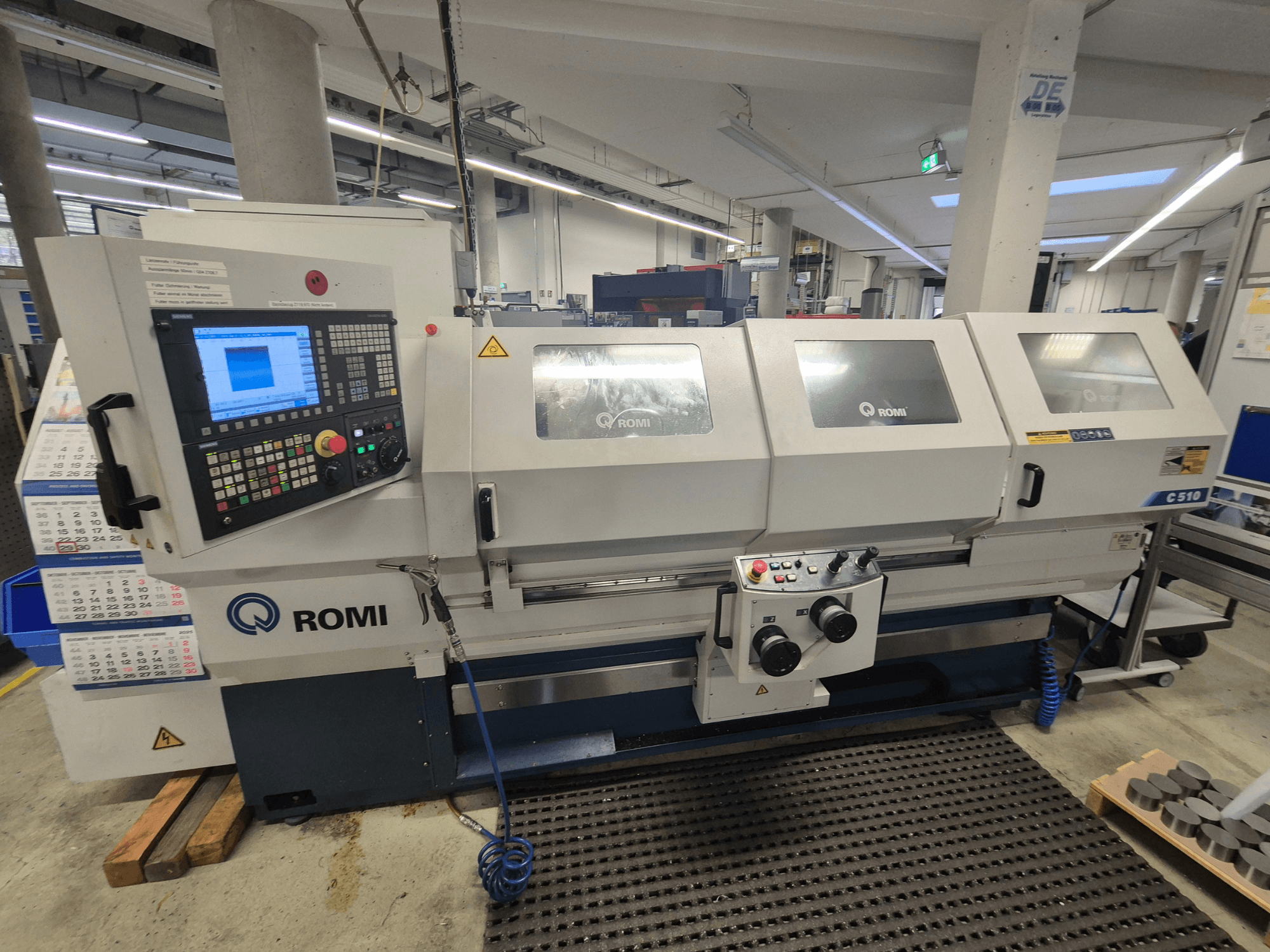

Romi - C 510DE-TUR-ROM-2014-00001

Додаткове обладнання

• Консоль: Автоматичний цикл в поздовжньому напрямку з активацією виїмки консолі.

Переваги верстата

Технічні переваги верстата

• Автоматичні функції: затиск інструменту, загартування напрямних поверхонь, перемикання частоти обертання фрезерного шпинделя, цикли фрезерування, змащення напрямних поверхонь.

• Спеціальні версії: повністю укомплектовані, ручне регулювання швидкості, зменшений діапазон швидкостей, ручне затягування, цифровий індикатор для іноземного виробництва, версія з клімат-контролем без системи управління.

• Направляючі поверхні: загартовані та покриті контрповерхні.

• Фрезерування з підйомом: автоматичний пристрій в комплекті.

• Автоматичне затискання інструменту

Додаткова інформація

Спеціальні версії верстатів: Піднята фрезерна бабка, автоматичні цикли фрезерування, відповідність іноземним стандартам за домовленістю.

Маркування верстата:

Горизонтально-фрезерний верстат з ЧПК - ROMI C 510 V5.0 - SIEMENS

Standardausführung:

. Siemens-Steuerung 828D sl, з 10,4-дюймовим РК-дисплеєм

. ASA A2-6" Spindelkopf, крутний момент: макс. 303 Нм bzw. ASA A2-8 ", макс. Drehmoment 408Nm, mit 520mm Schwingdurchmesser

über Bett, 450 mm Schwingdurchmesser über Schlittenführung und 255mm Schwingdurchmesser über Planschlitten

. Стійка з ручним позиціонуванням основного корпусу, з ручною установкою пінолі (stehende Zentrierspitze) MK-4

. Висув по довжині зі швидкістю 10.000 мм/хв.

. Herausziehbarer Spänewanne

. Електроживлення доступне для наступних напруг/частот: 400 В змінного струму / 50-60 Гц

. Захищене робоче світло

. ROMI RMMP manuelles Maschinenpaket, bestehend aus CNC gesteuertem Hauptschlitten mit zwei

elektronischen Handrädernen für X- und Z-Achse, Joystick-Schalterns und der

bedienerfreundlichen Siemens Software "Manual Machine Plus"

. Адаптерна пластина Multifix K22 типу B з кріпленням Multifix Stahlhalterkopf B K22

. Пристосування для штепсельних з'єднань .

. Автоматичне відключення з вбудованим фільтром і датчиком рівня заповнення .

. Система охолодження, в комплекті з термостатом та насосом (10 л/хв, 7 бар, 1,5 кВт/ 2 куб.см) .

. Розпилювач води для системи опалення з насосом, що працює за принципом занурення

. Електричний штепсельний роз'єм з охолодженням через відцентрову камеру та нагнітанням .

. Швидко закрийте, укомплектуйте, захистіть за допомогою запобіжника та вимикача з електричним запобіжником.

. Вирівнювання за допомогою шурупів та муфт .

. Пристосування для роботи з гвинтами для роботи в приміщенні .

. Повна документація для ROMI-продукту на CD

. Стандартне лакування: Епоксидний лак структурований Munsell-Blau 10B-3/4 та Епоксидний лак структурований grau RAL 7035

. Дотримання існуючих вимог CE-Sicherheitsvorschriften

Опис керування:

SIEMENS 828D sl

Стандартні функції:

1 - РЕСУРСИ ТА РОБОТА З ЧПК

- Genauigkeit 80-Bit-NANOfp

- Мінімальний час виконання блоку = 80-Bit-NANOfp

- Look Ahead = 1

- Узгодження з Ruckbegrenzung

- Тактовий процес та висока швидкість обертання

- Sprachen: Deutsch, Portugiesisch, Englisch, Spanisch, Italienisch, Französisch

- Ethernet-Schnittstelle

- USB-роз'єм

- Teilenummer, Maschinenzykluszeit und Uhr

- Berechnungsfunktion

2 - РЕСУРСИ ДЛЯ ПРОГРАМУВАННЯ:

- Verzeichnis geordnet nach Programm, Unterprogramm und Zyklen

- höhere Programmiersprache

- Посібник з програмування

- Керівництво з програмування Програмування для ЧПК

- Запуск програми

- Внутрішнє програмування

- Підпрограмна перевірка

- Speicherprogrammnummer

- Teileprogrammspeicher = 3 MB

- Programm laden / speichern

- Програмування та -bearbeitung

- Лінійна, крейцмейстерська та шраубенлінійна інтерполяція

- Verweilzeit

3 - VORSCHUBFUNKTIONEN:

- Подача в мм/хв або Zoll/хв

- Швидкість обертання в мм/хв або Zoll/хв

- Частота обертання та точне розташування на виході

- Загальний вигляд

4 - ГРАФІЧНІ ФУНКЦІЇ:

- PC-ähnlich

- Анімовані елементи - Налаштування параметра циклу

- Графічне моделювання 2D

5 - СИСТЕМА КООРДИНАТ:

- Arbeitsebenenauswahl

- Робоча система координат зі 100 парами

- Машинна система координат

- Створення робочої системи координат

- Локальна система координації праці

- Eingabemaske für Werkzeuglängenvermessung (manuelle Betriebsart)

6 - KOORDINATENWERTE UND ABMESSUNGEN:

- Geschwindigkeit und Abmessungen in Zoll oder metrisch

- Програмування в абсолютному та кетеновому вимірах

- Лінійна та крейзі-інтерполяція з полярними координатами

- МАСШТАБ / МАСШТАБНА ШКАЛА

- ДЗЕРКАЛЬНА / АМІРКАЛЬНА

- Переміщення в системі координат

- Перенесення нульової точки

7 - ФУНКЦІЇ ШПИНДЕЛЯ:

- Об/хв в S-коді

- Winkelpositionierung Spindel (M19 та Spos)

8 - ANGEWENDETE WERKZEUGFUNKTION:

- Werkzeugradiuskorrektur

- Ручне повідомлення про величину зсуву та -радіус

- Werkzeugkorrektur Correkturpaare (Länge und Durchmesser) = 256 і 512 для AP-Version

- Werkzeugverwaltung

- Standzeitverwaltung

9 - MAKRO:

- Програмування параметрів

- Макро- та змінні використання

- Системні змінні

10 - VEREINFACHUNGSPROGRAMMFUNKTIONEN:

- Festzyklus zum Bohren, Ausbohren und Gewindeschneiden

- Мушля для прямих і криволінійних гайок з прямим і криволінійним зрізом

- Посібник з вітрозахисту без змащування від вітру

- Фестивальний цикл для вітрозахисту

- Вітрозахисний кожух з відведенням вітру

- Gewindereparaturzyklus

11 - ФОРМАТ ПРОГРАМИ - 828D sl-REIHE:

- Формат програмування ISO-Code

- Програмний інтерфейс ЧПК-Програмування

12 - BETRIEBSMODI:

- JOG-Betrieb

- Handrad-Betrieb

- MDA-Betrieb

- Automatikbetrieb

- Einzelsatzbetrieb

- Programmhalt

- Wahlweiser Halt

- Programmtest

- Сядьте на місце

- Орієнтування за допомогою програми

- Налагодження та переміщення в режимі JOG-Betrieb (Taste REPOS)

- Програмний запуск

- Автоматичний режим роботи зі швидкістю або за допомогою ручки управління

13 - WARTUNGSFUNKTIONEN:

- NOT-HALTControlОпис:

SIEMENS 828D sl

Стандартні функції:

1 - РЕСУРСИ ТА ПРОДУКТИВНІСТЬ ЧПК

• 80-розрядна точність NANOfp

• Мінімальний час циклу блоку = 80 біт NANOfp

• Look Ahead = 1

• Прискорення з обмеженням ривків

• Синхронні процеси та високошвидкісний вивід

• Мови: Німецька, португальська, англійська, іспанська, італійська, французька

• Інтерфейс Ethernet

• Інтерфейс USB

• Номер деталі, час машинного циклу та годинник

• Функція розрахунку

2 - РЕСУРСИ ПРОГРАМУВАННЯ:

• Каталог, організований за програмами, підпрограмами та циклами

• Мова програмування високого рівня

• Посібник з програмування

• Посібник з програмування для ЧПК

• Пошук програмного блоку

• Фонове програмування

• Виклик підпрограми

• Пам'ять номерів програм

• Пам'ять програми деталі = 3 МБ

• Завантаження / збереження програми

• Створення та редагування програм

• Лінійна, кругова та гвинтова інтерполяція

• Час затримки

3 - ФУНКЦІЇ ПОДАЧІ:

• Подача в мм/хв або дюймах/хв

• Подача в мм/хв або дюймах/хв

• Подача з точним позиціонуванням на кутах

• Точна зупинка

4 - ГРАФІЧНІ ФУНКЦІЇ:

• Інтерфейс, подібний до ПК

• Анімовані елементи - підтримка параметрів циклу

• 2D графічне моделювання

5 - СИСТЕМИ КООРДИНАТ:

• Вибір робочої площини

• Система координат заготовки зі 100 парами

• Система координат верстата

• Попереднє налаштування системи координат заготовки

• Локальна система координат заготовки

• Маска введення для вимірювання довжини інструменту (ручний режим)

6 - ЗНАЧЕННЯ КООРДИНАТ І РОЗМІРИ:

• Швидкість і розміри в дюймах або метриці

• Програмування в абсолютних та інкрементних розмірах

• Лінійна і кругова інтерполяція з полярними координатами

• ШКАЛА / ШКАЛА

• ДЗЕРКАЛЬНЕ / АМІРКАЛЬНЕ

• Обертання системи координат

• Перенесення нульової точки

7 - ФУНКЦІЇ ШПИНДЕЛЯ:

• Оберти в S-коді

• Кутове позиціонування шпинделя (M19 і Spos)

8 - ФУНКЦІЇ ПРИКЛАДНОГО ІНСТРУМЕНТУ:

• Компенсація радіуса інструменту

• Ручне вимірювання довжини та радіуса інструменту

• Пари зміщення інструменту (довжина і діаметр) = 256 і 512 для версії AP

• Керування інструментом

• Управління терміном служби інструменту

9 - МАКРО:

• Програмування параметрів

• Змінні макросів і користувацькі змінні

• Системні змінні

10 - СПРОЩЕНІ ФУНКЦІЇ ПРОГРАМУВАННЯ:

• Фіксовані цикли для свердління, розточування та нарізання різьби

• Круговий шаблон для прямих і кругових канавок

• Жорсткий цикл нарізання різьби (без компенсаційного патрона)

• Цикл фрезерування різьби

• Нарізання різьби з компенсаційним патроном

• Цикл відновлення різьби

11 - ФОРМАТ ПРОГРАМУВАННЯ - СЕРИЯ 828D sl:

• Формат програмування в кодах ISO

• Підтримка програмування з ЧПУ

12 - РЕЖИМИ РОБОТИ:

• Режим JOG

• Режим маховика

• Режим MDA

• Автоматичний режим

• Одноблочний режим

• Зупинка програми

• Додаткова зупинка

• Тест програми

• Видалення блоку

• Програмна прив'язка до осі

• Відведення та перепозиціонування інструменту в режимі JOG (клавіша REPOS)

• Перезапуск програми

• Автоматична робота через пам'ять або пульт дистанційного керування

13 - ФУНКЦІЇ ТЕХНІЧНОГО ОБСЛУГОВУВАННЯ:

• АВАРІЙНА ЗУПИНКА (E-STOP)
