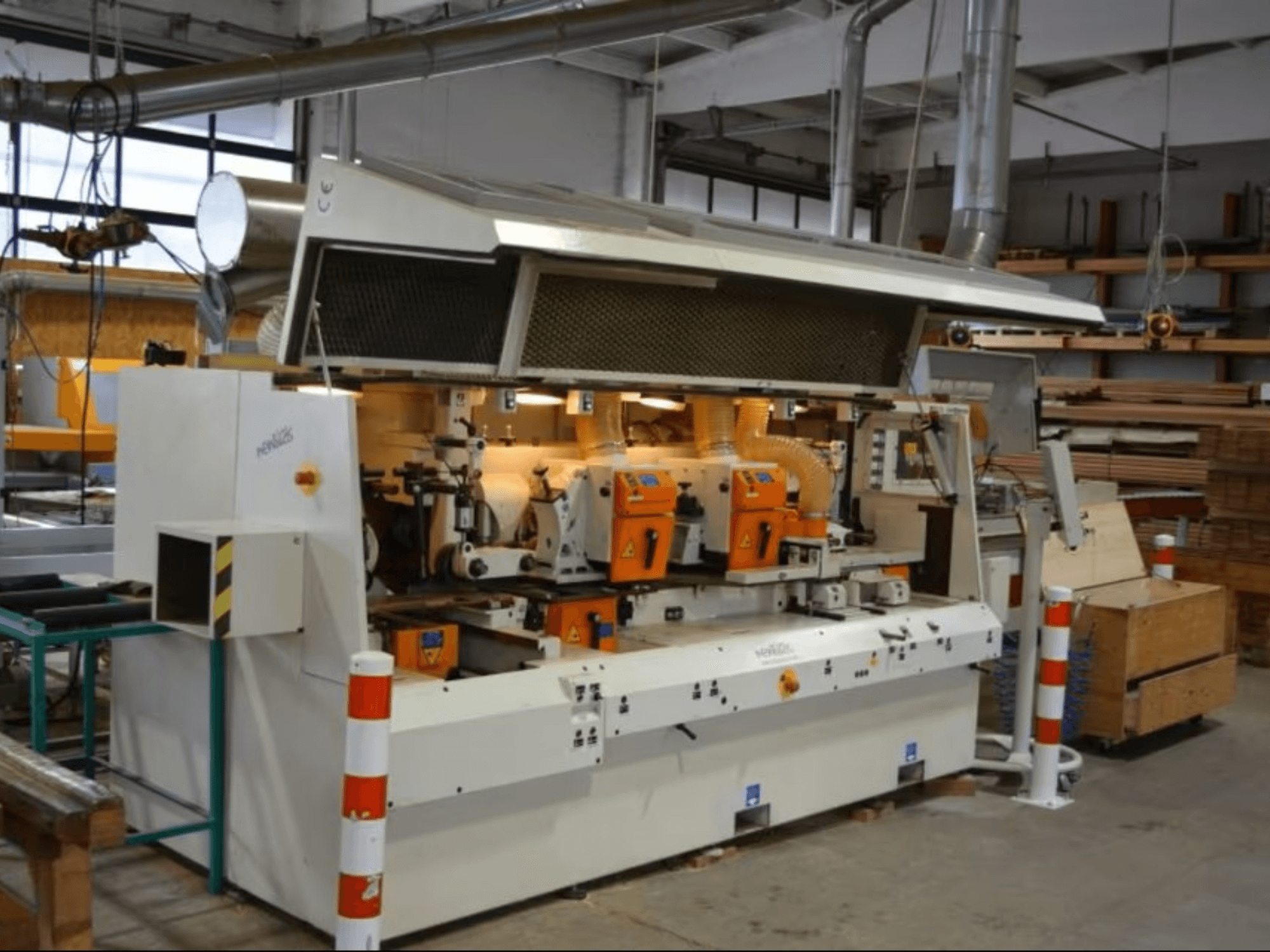

SCM - Superset NTEDE-MIL-SCM-2008-00001

• Конфігурація: 6 шпинделів + 1 універсальний шпиндель (UNIWELLE) = 7 валів; підходить для профілювання / різання

• Управління: Сенсорний екран MOBILE 10

• Інтерфейс/система інструментів: HSK 85S Powerlock; швидка зміна шпинделів T-SET; швидкозатискні пристрої

• Робочий діапазон:

  • Робоча ширина (чистова): 15-240 мм

  • Робоча висота (чистова): до 125 мм

  • Мінімальна довжина заготовки: 450 мм

• Шпинделі:

  • Швидкість: 6 000 / 8 300 об/хв

  • Діаметр: 40 мм

  • Монтажна довжина: вертикальна 220 мм, горизонтальна 250 мм

  • Осьове регулювання: вертикальне 75 мм, горизонтальне 45 мм

  • Діаметр робочого кола: комоди 120-140 мм; профільні шпинделі 100-200 мм

  • Глибина профілювання 2-го нижнього валу інструментом Ø200 мм: 15 мм

• Двигуни:

  • Двигун подачі: 4 кВт (з інверторним керуванням)

  • Шпиндель для правки/стругання: 7,5 кВт

  • Правий вертикальний шпиндель: 7,5 кВт (Powerlock HSK 85)

  • Лівий вертикальний шпиндель: 7,5 кВт (Powerlock HSK 85)

  • Верхній горизонтальний шпиндель 1: 7,5 кВт (швидке затискання)

  • Верхній горизонтальний шпиндель 2: 7,5 кВт (Powerlock HSK 85)

  • Нижній горизонтальний шпиндель: 7,5 кВт (Powerlock HSK 85)

  • Універсальний шпиндель: 7,5 кВт (швидкий затиск)

• Система подачі:

  • Швидкість подачі: 6-36 м/хв (через інвертор)

  • Подавальні ролики: Ø140 мм; 2 ролика 140 x 25 на вал подачі

  • Ролики подачі з моторним приводом на робочому столі та столі подачі

  • Два вузла подачі після верхніх шпинделів для зменшення міжосьової відстані з 620 до 450 мм

• Столи та напрямні:

  • Довжина столу подачі: 2 500 мм

  • Діапазон регулювання столу подачі та напрямної подачі: 10 мм

• Тиск, напрямні та безпека:

  • Горизонтальний притиск перед стругальним валом з вимикачем

  • Горизонтальний притискний пристрій перед стругальним валом, що вмикається з панелі керування

  • Пневматичні притискні башмаки перед верхніми горизонтальними шпинделями

  • Притискні башмаки перед захисним кожухом горизонтального шпинделя

  • Загартована вставка в робочому столі перед стругальним верстатом

  • Освітлення всередині захисного кожуха

• Мастило:

  • Примусове змащення (базова комплектація)

  • Ручне централізоване змащення

  • Ручний насос для змащення робочого столу

• Позиціонування/регулювання:

  • Електронне горизонтальне позиціонування

  • Електронне налаштування/регулювання діаметра інструменту

• Витяжка:

  • Необхідна продуктивність витяжки: мін. 10 443 м³/год

• Інше:

  • Вимикач подачі перед рубанком

Додаткове обладнання

• Витяжний шланг в комплекті

• Кріпильний кронштейн Powerlock в комплекті

• Інструменти для шпинделів HSK в комплекті; 240 мм фрези встановлюються на горизонтальні шпинделі

  • Примітка: не всі показані інструменти входять до комплекту

• Документація: каталог запасних частин (8 повних каталогів у форматі PDF)
