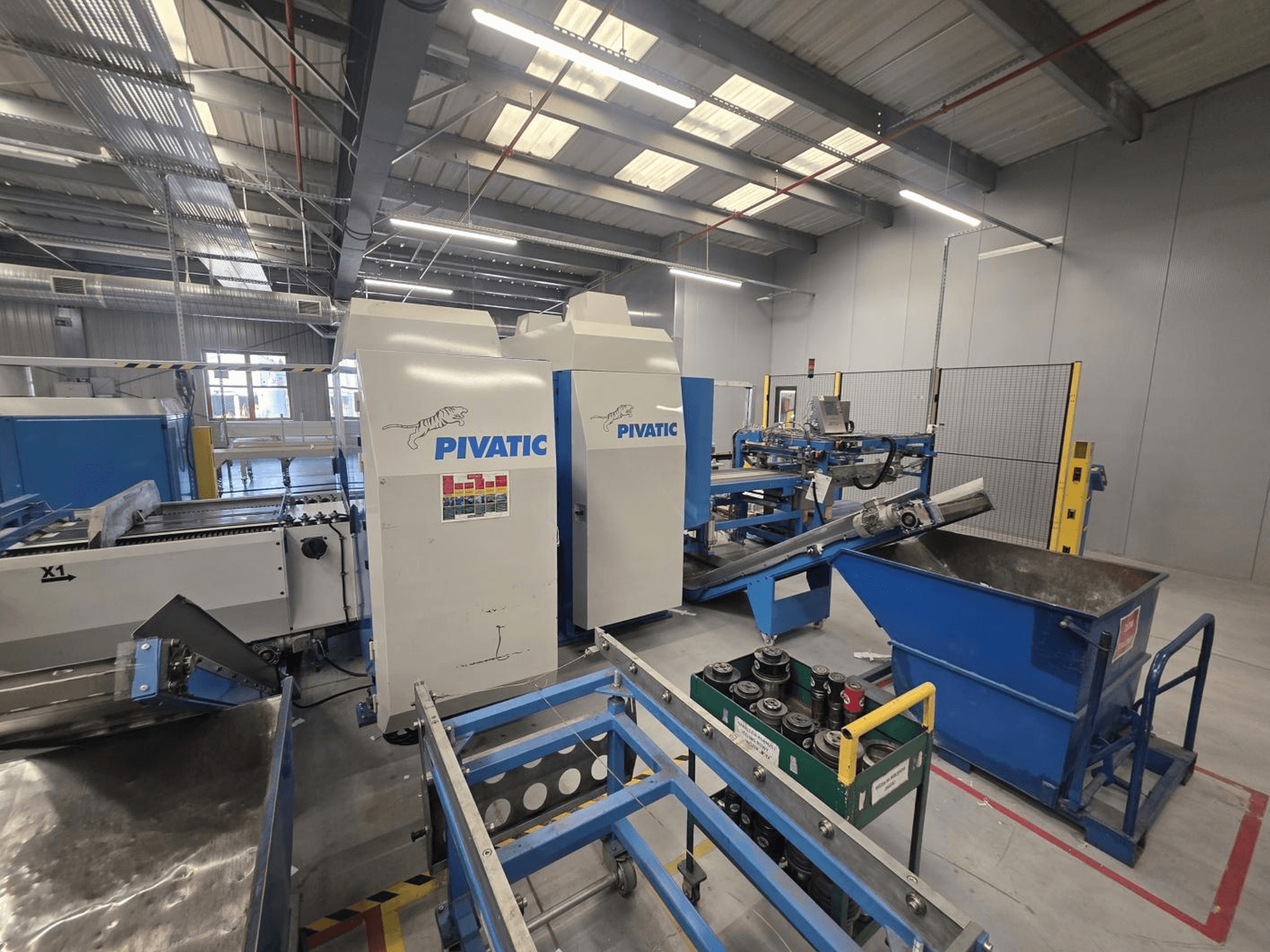

Pivatic - Punching Line PCC80-e TT HTPL-PUN-PIV-2013-00001

• Застосування: Серійне виробництво плоских деталей з листового металу (панелі, кронштейни, корпуси, деталі для електричних шаф тощо), що потребують отворів, вирізів та виїмок

• Технологічний процес: Рулон → розмотування → вирівнювання → позиціонування → штампування TT → штампування HT → відрізка деталей → вивантаження/укладання

• Технічні характеристики:

  • Ширина листа: 60–830 мм

  • Товщина листа: 0,5–2,0 мм (доступна версія для товщини до 4,0 мм)

  • Максимальна вага рулону: 5 000 кг

  • Потужність установки: 20 кВт

  • Джерело живлення: 3 × 400 В + PE

  • Частота: 50 Гц

• Система штампування:

  • TT (Thick Turret): штампування з ЧПУ зі стандартними інструментами касетного типу для гнучкого виконання отворів/вирізів/контурів

  • HT (Hard Tool): друга секція штампування, що використовує спеціалізовані інструменти для повторюваних операцій

• Вимоги до площі:

  • Площа основної лінії: 17,5 × 5,5 м

  • Додатковий простір для відходів: 1,5 м

  • Додаткова площа для секції HT: 1,55 м

• Стан обладнання: Повністю працездатне та задіяне у виробництві; можливий огляд та випробування

Додаткове обладнання

• У комплекті:

  • Візки для позиціонування рулонів

  • Розмотувач рулонів

  • Вирівнювач листів

  • Панель управління для розмотувального/випрямляючого агрегату та візків для рулонів

  • Головна панель управління

  • Похилий конвеєр для вибіркового вивантаження продукції

  • Модуль транспортування та укладання

  • Система безпеки з нерухомими огорожами та фотоелектричними бар'єрами

  • Шафа управління з гідравлічним силовим агрегатом

  • Візки для касет з інструментами

  • Станція транспортування та зберігання твердого інструменту

• Не входить до комплекту:

  • Штампувальні інструменти

  • Касети для інструментів

  • На деяких фотографіях зображено робота
