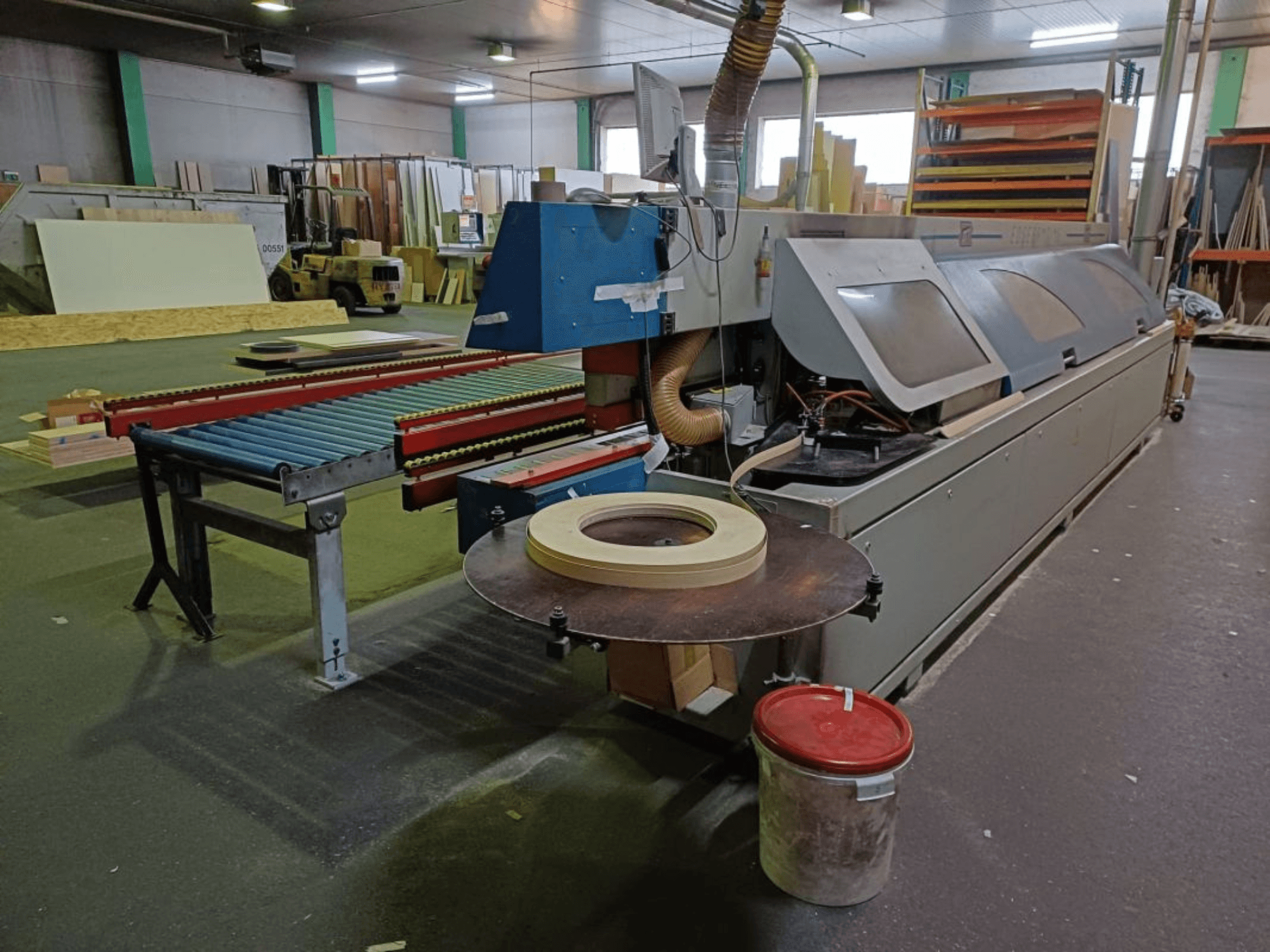

OTT - TWISTERAT-EDG-OTT-2005-00001

• Нанесення клею: Гарячий/холодний клей-розплав; валик для нанесення з синхронним і контр-обертанням

• Товщина кромки: 0,3-10 мм

• Товщина заготовки: 8-60 мм

• Ширина заготовки: мінімум 70 мм

• Довжина заготовки: мінімум 150 мм

• Робочий тиск: 6 бар

• Потужність подачі: 3,0 кВт

• Швидкість подачі: 14-20 м/хв

• Електричне підключення: 3x 400 В, 50 Гц

• Вимоги до витяжки: 1x Ø180 мм при 20 м/с = 35 м³/хв

• Швидкість повітря (мінімальна): 20 м/с

• Витрата стисненого повітря: прибл. 300 л/хв

Обробні вузли / обладнання на машині:

• З'єднання:

  • 2 x 2,2 кВт, n = 14 600, 250 Гц; два робочі шпинделі, що регулюються залежно від програми

• Комбінований клейовий вузол:

  • Верхній змінний бункер для клею-розплаву EVA, PUR або очищувального грануляту; об'єм бункера 2,5 л

• AKM (автоматичний магазин крайки):

  • Автоматичний магазин країв з оптичним контролем для країв смуг фіксованої довжини

• Закривання:

  • 2 x 0,8 кВт, n=12 000, 200 Гц; автоматичний поворот 0°/5°; 2 пилки HM Ø140 x 3,2 x 16, z=34

• Фрезерування врівень:

  • 2 x 0,7 кВт, n=12 000, 200 Гц; одностороннє зондування; 2 змінні ножові головки HF70 з твердосплавними напайками, Ø70 x 20 x 16, z=4

• Чистове фрезерування (фаска 15°/30°/45°):

  • 2 x 0,3 кВт, n=12 000, 200 Гц; двостороннє зондування; 2 твердосплавні змінні пластинчасті головки HF70, Ø70 x 20 x 16, z=4

• AWSR (радіус R2-R5):

  • 2 швидкозмінні комплекти для тонкого фрезерування, 2 x 0,3 кВт; 2 твердосплавні змінні пластинчасті головки AR73 x 16 x 16, z=3, R2-R5

• AKF (копіювальне фрезерування):

  • Автоматизоване копіювальне фрезерування з двома окремими робочими шпинделями для торців і поздовжніх радіусів; 2 x 0,37 кВт, 12 000 об/хв; інструменти R1-R3

• Шаберувальний диск:

  • 2 твердосплавні шабери, автоматична подача

• Поверхневий скребок:

  • 2 твердосплавних скребка, з пристроєм точного регулювання

• Набір для поліуретану:

  • 5-ходовий розпилювач (2 x засіб для зняття, 1 x мастило, 2 x засіб для чищення), пристрій для тонкого полірування з тканинним диском

• Очищення країв:

  • 2 x 0,2 кВт, n = 2800, 50 Гц, щітки, що коливаються
