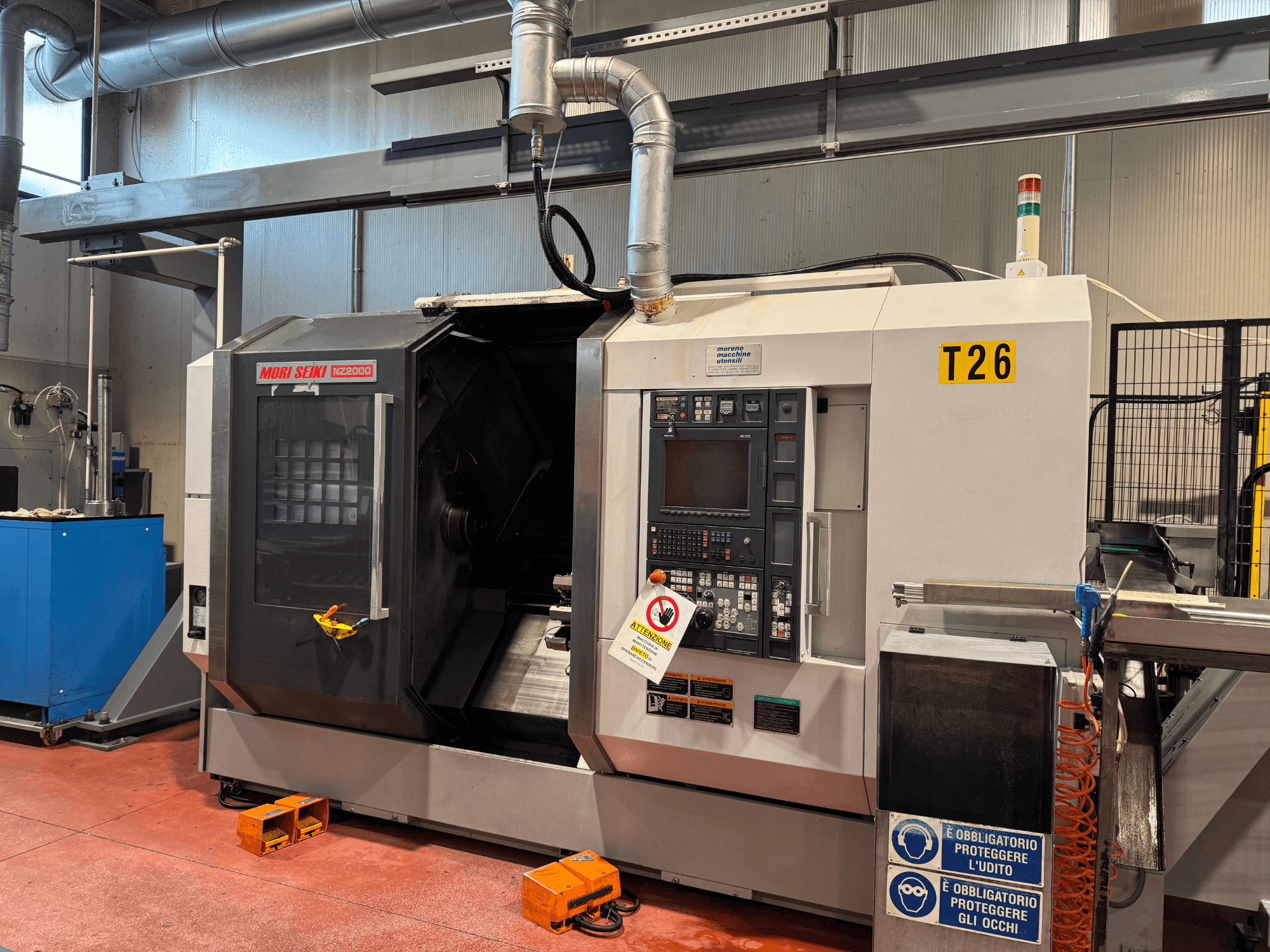

MORI SEIKI - NZ-2000/T2/Y2 IT-TUR-MOR-2008-00001

• Control/NC

  • Блок управління: MORI SEIKI MSX-701

  • Система ЧПК: FANUC FS-31iA (MAPPS 3); версія MAPPS: 3

  • Програмне забезпечення/функції: Монітор навантаження; Управління терміном служби інструменту; Кількість збережених програм: 250; Пам'ять користувача: 50 Мб; Пар зміщення інструменту: 99; Користувацькі макро-змінні: 600

  • Мови: Екрани ЧПК і MAPPS італійською мовою

• Електрика/призначення

  • Напруга: 380-480 В; Частота: 50 Гц; Призначення: Європа

• Конфігурація верстата

  • Довжина станини: 800 мм

  • Вісь С на обох шпинделях

  • 2 револьверні головки з осями X-Y-Z

  • Обидві револьверні головки спочатку оснащені інструментом під напругою

  • Нижня револьверна головка в даний час НЕ працює (функції точіння в нормі)

  • Підходить для складної багатопроцесної токарної та фрезерної обробки

• Шпинделі

  • Головний шпиндель (Шпиндель 1)

    • Діаметр наскрізного отвору: 73 мм

    • Тип патрона: Порожнистий патрон 8"; Наскрізний отвір патрона: 65 мм; Виробник патрона: KITAGAWA

    • Вісь С: У комплекті; Орієнтація шпинделя: У комплекті (без фіксації); Гальмо осі С: У комплекті

  • Підшпиндель (Шпиндель 2)

    • Потужність: 25/22 кВт; Швидкість: 5 000 об/хв

    • Діаметр наскрізного отвору: 73 мм

    • Тип патрона: Порожнистий патрон 8"; Наскрізний отвір патрона: 65 мм; Виробник патрона: KITAGAWA

    • Вісь С: У комплекті; Орієнтація шпинделя: У комплекті (без фіксації); Гальмо осі С: У комплекті

• Ходи по осях

  • B: 810 мм

  • Макс. відстань між шпинделями 1 130 мм

• Револьверні головки

  • Револьверна головка 1: Осі X-Y-Z; 16 станцій; Функція фрезерування включена; Швидкість обертання інструменту: 6 000 об/хв; Кріплення інструменту: Болтами

  • Револьверна головка 2: Осі X-Y-Z; 16 позицій; Функція фрезерування присутня, але НЕ працює; Швидкість обертання інструменту: 6 000 об/хв; Кріплення інструменту: за допомогою болтів: За допомогою болтів

  • Максимальна довжина інструменту, що повертається назад: 155 мм (верхня револьверна головка), 100 мм (нижня револьверна головка)

• Попереднє налаштування інструменту

  • Попереднє налаштування шпинделя 1 у верстаті: Ручний (знімний)

  • Попереднє налаштування шпинделя 2 у верстаті: Ручний (знімний)

• Система подачі ЗОР/стружки (інтегрована в верстат)

  • Система охолодження під високим тиском: 635 Вт / 1040 Вт

  • Тип охолоджуючої рідини: Водорозчинна

  • Наскрізний обдув шпинделя: У комплекті

  • Напрямок відведення стружки: Вправо

• Інтерфейси

  • Інтерфейс подачі прутка: У комплекті (специфікація подавача з декількома прутками; LNS)

  • Інтерфейс робота: У комплекті

• Мови/документація

  • Посібники: Італійська

  • Документація: Інструкції з монтажу, експлуатації, технічного обслуговування; Декларація відповідності; Сертифікат CE

• Важливе зауваження

  • На обох верстатах несправна функція моторизованого інструменту нижньої револьверної головки. Револьверна головка T2 в даний час використовується тільки для токарних операцій.

Додаткове обладнання

• Автоматизація/обробка

  • Завантажувальний портал RR Robotica (в комплекті)

  • Завантажувальні піддони (в комплекті)

  • Робочий навантажувач (шпиндель 2 сторона)

  • Виштовхувач заготовок

  • Робочий розвантажувальний конвеєр

  • Приймач деталей

  • Спеціальний верхній дверний люк для портального завантаження/розвантаження (неоригінальний)

• Периферійні пристрої подачі стружки/охолоджувальної рідини

  • Тягнучий конвеєр подачі стружки

  • Бак для МОР з промивними насосами

  • Додатковий неоригінальний насос високого тиску 20 бар

• Затискне пристосування та інструмент

  • Головний шпиндель і патрони для підшпинделя в комплекті (KITAGAWA 8" порожнисті)

  • Фіксовані тримачі інструменту: всього 8 (4 верхніх + 4 нижніх)

  • Приводні державки: 2 осьові, 2 радіальні

• Електрика/інше

  • Зовнішній машинний трансформатор

  • Сигнальна світлова вежа: 3-рівнева (червона / молочно-біла / зелена)

  • Ножний вимикач подвійного патрона
