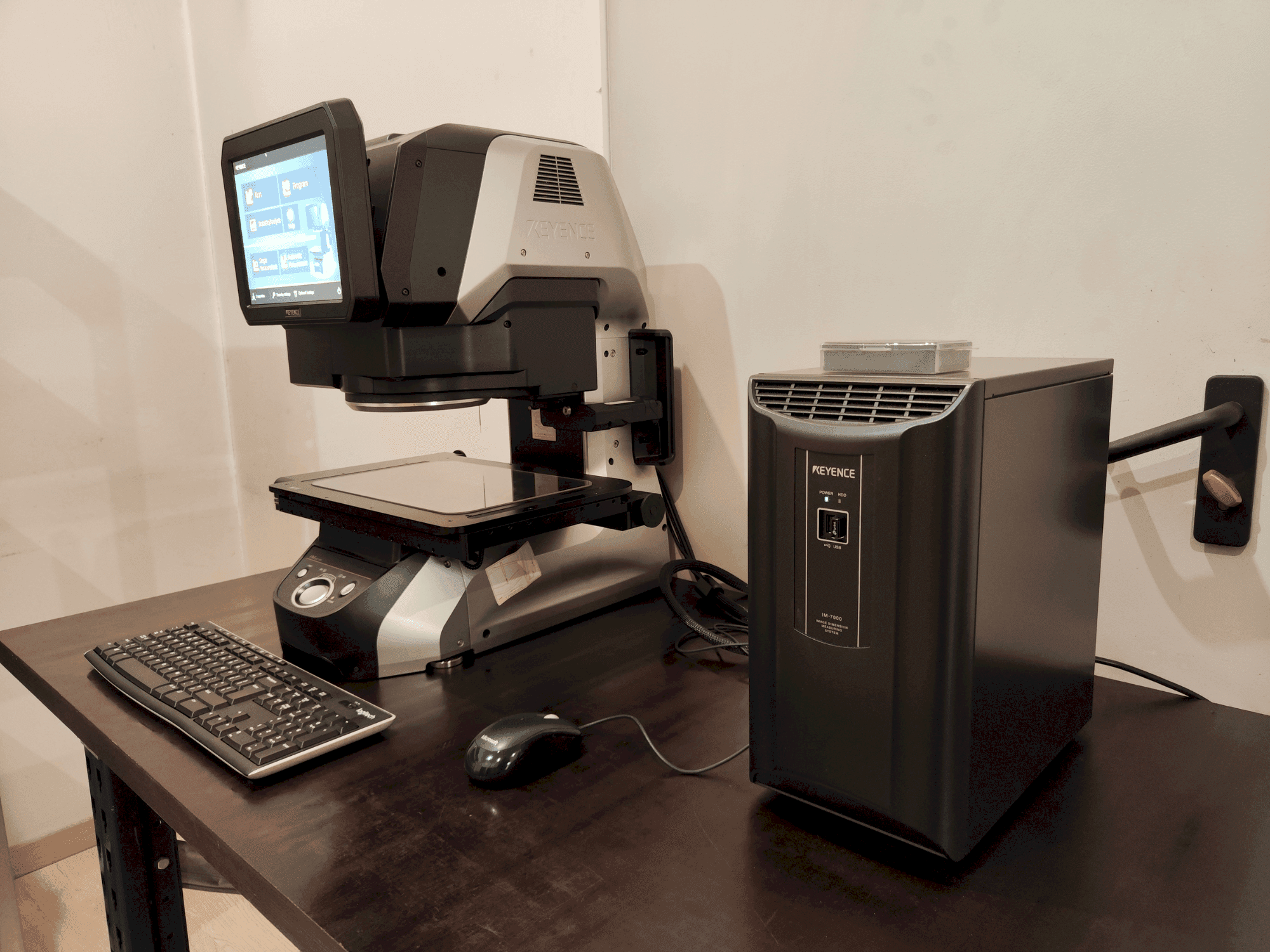

KEYENCE - IM-7030TLV-MEA-KEY-2018-00001

Контролер: IM-7000

Пристрій захоплення зображення: 1" 6,6 мегапікселів монохромна CMOS

Дисплей: 10,4-дюймовий РК-монітор (XGA 1024×768)

Світлоприймальний об'єктив: Подвійний телецентричний об'єктив

Система освітлення: Телецентрична передавальна, верхнє світло, багатокутове освітлення з чотирма поділками (моторизоване), освітлення щілинного кільця (моторизоване)

Режими вимірювання: Широкопольний, Високоточний

Ширококутова зона вимірювання: 300 × 200 мм (чотирикутник R50)

Високоточна зона вимірювання: 225 × 125 мм

Мінімальна одиниця відображення: 0,1 мкм

Точність вимірювання (широке поле, без переміщення каретки): ±1 мкм

Точність вимірювання (високоточне, без переміщення столика): ±0,5 мкм

Точність вимірювання (широке поле, з переміщенням столика): ±2 мкм

Точність вимірювання (високоточне, з переміщенням каретки): ±1,5 мкм

Точність пов'язаного вимірювання: ±(7 + 0,02L) мкм (широке поле), ±(4 + 0,02L) мкм (високоточне)

Вимірювана область (XY, етап): 90 × 90 мм

Максимальна глибина вимірювання: 30 мм

Діаметр світлового зонда: 3 мм

Вимірювальне зусилля: 0,015 Н (світловий щуп), 0,3 Н (вимірювання висоти)

Точність повторення: ±2 мкм

Діапазон вимірювання (Z): 0-75 мм

Точність вимірювання положення (XY): ±0,2 мм

Мінімальна одиниця відображення (висота): 1 мкм

Вимірювана область (XY) ширококутний режим: 145 × 95 мм

Вимірювана зона (XY), високоточний режим: 107,5 × 95 мм

XY-стіл: Моторизований, діапазон переміщення 200 × 100 мм, максимальне навантаження 5 кг

Етап Z: Моторизований, діапазон переміщення 75 мм

Зовнішній дистанційний вхід: Ненапружений вхід (контактний/твердотільний)

Зовнішній вихід: PhotoMOS, OK/NG/FAIL/MEAS, номінальне навантаження 24 В постійного струму, 0,5 А

Інтерфейс: LAN RJ-45 (10/100/1000BASE-T), USB 2.0 серії A (6 портів)

Сховище для записів: ЖОРСТКИЙ ДИСК 500 ГБ

Температура навколишнього середовища: від +10 до +35°C

Відносна вологість: 20-80% RH (без конденсату)

Ступінь забруднення: 2

Категорія перенапруги: II

Напруга живлення: 100-240 В, 50/60 Гц

Вага головки: 31 кг

Вага контролера: ~8 кг
