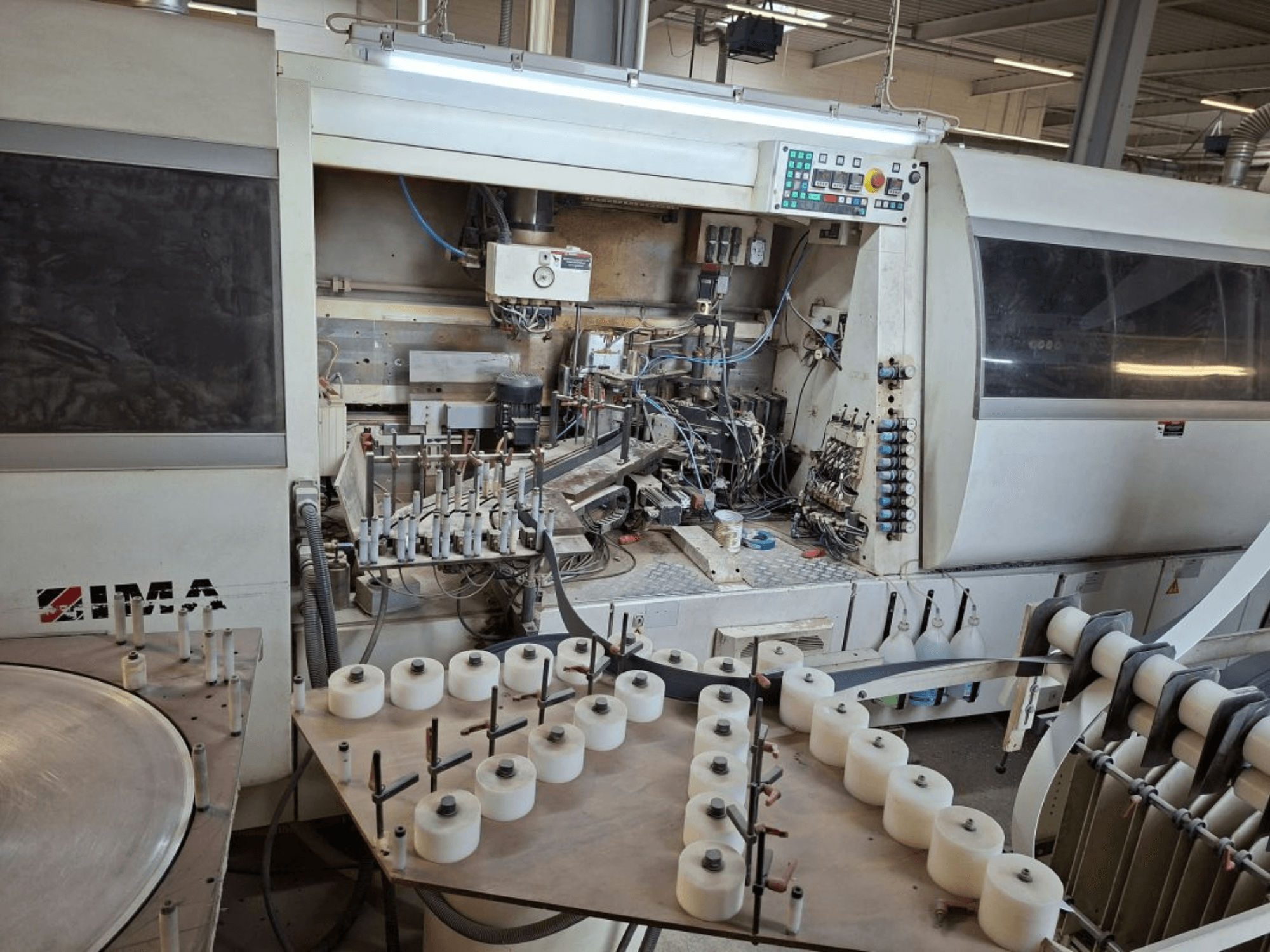

IMA - Combima Systems/I/R75/1370DE-EDG-IMA-2006-00002

Заготовка (ДСП / МДФ)

• Довжина заготовки: 250-2800 мм

• Ширина заготовки: 115-1300 мм

• Товщина заготовки: від 8 мм (тільки формат) до 40 мм

• Найменша заготовка: 144 × 250 × 8 мм

• Найбільша заготовка: 2800 × 1300 × 38 мм

• Вага заготовки: макс. 50 кг

• Форма заготовки: прямокутна

• Матеріал поверхні: пряме покриття (меламін), папір, фольга, шпон

• Виступ матеріалу покриття з боків: 10 мм

Заготівля (стільникова панель; мінімальна довжина подачі 300 мм)

• Товщина покриття 3,0 / 4,0 / 8,0 мм

• Припуск на обробку: товщина кромки

• Довжина заготовки: 300-2800 мм

• Ширина заготовки: 300-1300 мм

• Товщина заготовки: 15-100 мм (з опорною кромкою 3 мм тільки як подвійна панель)

• Найменша заготовка: 300 × 300 × 15 мм

• Найбільша заготовка: 2800 × 1300 × 100 мм

Заготівля (рамкова панель; мінімальна довжина подачі 300 мм)

• Товщина покриття: 8,0 мм

• Припуск на обробку: 5,0 мм

• Матеріал рамки: вертикально розташована ДСП (зменшена подача)

• Довжина заготовки: 300-2800 мм

• Ширина заготовки: 300-1300 мм

• Товщина заготовки: макс. 50 мм

Крайній матеріал і профілі

• Паперові та пластикові кромки: 0,3-3,0 мм

• Крайки для шпону: 0,5-1,3 мм

• Опорна кромка: 3,0 мм

• Висота кромки: 19-104 мм (опорна кромка 97 × 3 мм тільки для подвійних панелей)

• Максимальний виліт верхньої кромки: 2 мм

• Крайові профілі:

  • Паперова кромка: прибл. 0,4 мм, фаска 15

  • Пластикова кромка: 3,0 мм, радіус 3 мм

• З сервоножем (2 секції для склеювання):

  • Макс. переріз кромки: 200 мм² (пластик), 135 мм² (шпон)

Дані верстата

• Постійна відстань між заготовкою та ланцюговим конвеєром: 38 мм (включаючи товщину кромки 0,3-3,0 мм)

• Ширина проходу (з зазором 38 мм): мін. 115 мм

• Довжина заготовки в напрямку подачі: мін. 150 мм

• Висота основи (верхній край ланцюгового конвеєра): 960 мм

• Швидкість подачі: 6-30 м/хв, з частотним регулюванням

Обробні вузли та системи

• Фрезерні/профільні/пазові агрегати:

  • 1 × 6,6 кВт, 100 Гц, 6000 об/хв

  • 1 × 8,0 кВт, 100 Гц, 6000 об/хв (привід подвійного затискного пристрою)

  • 1 × 4,4 кВт, 100 Гц, 6000 об/хв

  • 1 × 4,4 кВт, 100 Гц, 6000 об/хв

  • 1 × 4,4 кВт, 100 Гц, 6000 об/хв

  • 1 × 8,0 кВт, 100 Гц, 6000 об/хв

• Аплікатор для клею-розплаву на 2 клейкі стрічки

• Радіатор 300 lg, 2 × 1,5 кВт для попереднього нагрівання краю заготовки

• Пристрій для склеювання прямих кромок; товщина кромки до 3 мм (в залежності від магазину)

• Автоматична система розплавлення поліуретану: Quickmelt

• 2-секційний кромкооблицювальний магазин для рулонного матеріалу (0,3-3,0 мм)

• Сервоніж для точного обрізання країв

• Сервопривід подачі кромки (в т.ч. для опорних кромок у вигляді рулонів)

• Нанесення клею для заготовок товщиною до 90 мм

• Ріжучий блок: 2 × 660 Вт, 200 Гц

• Фрезерний блок: 1 × 1000 Вт, 400 В, 200 Гц, 12 000 об/хв, поворот на 30°

• Багатофункціональний обробний блок: 1 × 660 Вт, 400 В, 200 Гц, 12 000 об/хв

• Багатопрофільний скребковий блок

• Фрезерний блок: 1 × 1000 Вт, 400 В, 200 Гц, 12 000 об/хв, поворот на 30

• Багатофункціональний обробний блок: 1 × 660 Вт, 400 В, 200 Гц, 12 000 об/хв

• Багатопрофільний шаберувальний пристрій

• Шаберувальний пристрій із самопроникаючим шабером

• Пристрій для полірування

Додаткове обладнання

• Похилий роликовий стіл SFR 1450/2260/15° для поздовжньої та поперечної обробки:

  • Довжина заготовки (ручна подача): 300-2800 мм

  • Ширина заготовки: 190-1300 мм

  • Товщина заготовки: 13-60 мм

• Система сервоприводу x20

• Сервосистема зупинки x20
