HERMLE RS1 Robot System

Фотогалерея

HERMLE - RS1 Robot SystemDE-MIL-HER-2009-00003

Продано

Маєте додаткові запитання? Зв'яжіться з нами.

Alessandro Martini

+49 162 585 84 48

a.martini@gindumac.com

Натисніть

GINDUMAC
Продукти
Верстати
Роботизована система HERMLE RS1

Показати мовою оригіналу

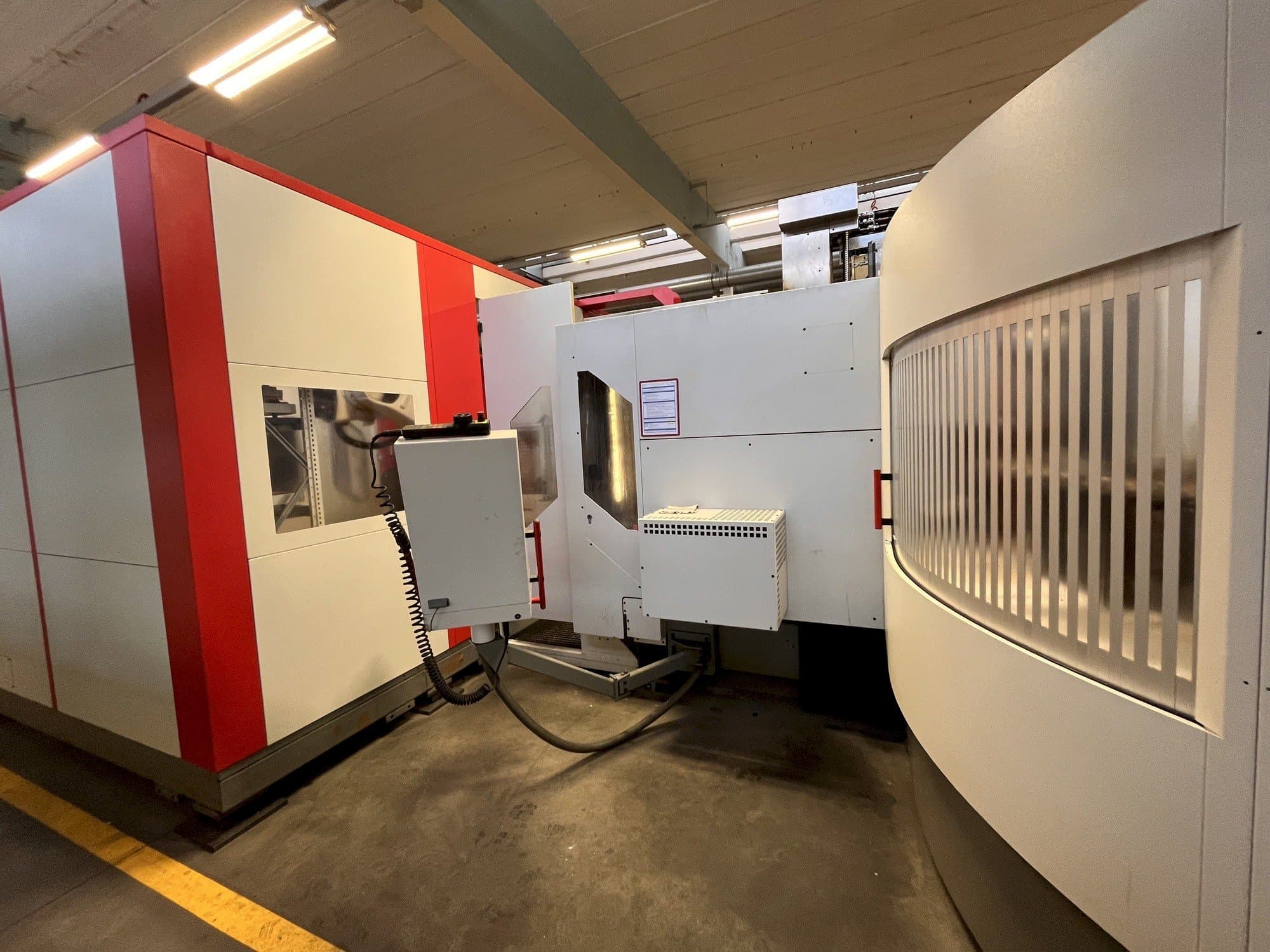

Роботизована система HERMLE RS1 складається з 2 одиниць Hermle C30 U, 5-осьового вертикального верстатного центру 2009 та 2008 років випуску, оснащена системою керування HEIDENHAIN iTNC 530 та має швидкість обертання шпинделя 18000 об/хв. Система постачається з роботом-автоматом KUKA KR 150-2 2000 2008 року випуску, який має 6 осей з максимальною вагою палети 140 кг.

Огляд

бренд: HERMLE
рік: 2009
МОДЕЛЬ: RS1 Robot System
тип програми: Фрезерування
Місцезнаходження: Німеччина
тип машини: Вертикальний обробний центр
марка блоку управління: HEIDENHAIN

Технічна інформація - HERMLE RS1 Robot System

Блок керування

Модель: ITNC 530
Бренд: HEIDENHAIN

Головний привід

Діапазон частоти обертання шпинделя: 18000 1/MIN
Конусність інструменту: HSK A63
Кількість осей: 5

Рух

X-ВІСЬ Рух: 650 mm
Y-ВІСЬ Рух: 600 mm
Z-ВІСЬ Рух: 500 mm
A-ВІСЬ Рух: +/- 115 º MM

Інструменти

Слоти в сховищі: 32
Максимальна вага: 8 kg
Максимальний діаметр інструменту: 300 mm

Додаткова інформація

Додаткове обладнання

комірка поставляється з 25 палетами без лещат по 1 палеті на кожну машину і 23 на автоматику
поставляються з контактним датчиком Renishaw
Конвеєр для транспортування стружки в комплекті
Внутрішній насос високого тиску охолоджувальної рідини не входить до комплекту

Переваги машини

Якісні переваги машини

Робот kuka kr 150-2 2000:
6-осьовий, вага: 1267 кг, головний комп'ютер працює під управлінням windows 10, а софлекс-комп'ютери працюють під управлінням windows xp. Палетний стелаж 300х300 на 24 місця - 22 з яких палети в стелажі, 3 з яких силові затискні блоки для затискання автоматичних затискачів.
2 кубічних, 1x циліндричних - 1x ручний затискний блок
Стелаж для палет 400x400 з 18 місцями - з яких 17 палет в стелажі
Місця зберігання сировини:
2 зони зберігання сировини для кубічних деталей, 60 місць на кожну зону зберігання. Можна завантажувати сировину розміром 50x15. - 2 лотки для сировини для циліндричних деталей, 56 місць на лоток. Можна завантажувати деталі з патрубком 6 мм.
2 додаткові захвати: 1x для циліндричних, 1x для кубічних деталей
Кука з 6 осями з максимальною вагою піддону 140 кг - блок ручного керування завантаженням сировини куки через зовнішню станцію налаштування
Управління замовленнями soflex версія 4. 27
Головний комп'ютер працює під управлінням windows 10, софлекс-комп'ютери працюють під управлінням windows xp

Технічні переваги машини

Швидка подача: 45000 мм/хв - nc поворотний круглий стіл діаметром 280
З затискною системою erowa розмір горловини 160 мм - опорна плита mts 320p/a 2-f. MediaÜ. 2-складний
Поворотний стіл - ikz - сортувальник стружки
Центр шпинделя подачі стисненого повітря - автоматичні двері кабіни - індикатор стану
Намотування станини - ручний дах кабіни - система витяжки лоссма - система витяжки лоссма
Електронний маховик - шарнірний стрічковий конвеєр - місце для додаткового магазину: 157
Магазин для інструментів: 157 гнізд, 6-кратна подача, автоматичні дверцята, температурна компенсація
Кількість вантажно-розвантажувальних майданчиків: 8
Вимірювання інструменту: blum wz поломка/вимірювання a1
Контактний щуп: 2x renishaw omp 40-2ls, plc подовжувач 2-й вимірювальний щуп

*Можливі розбіжності між наведеними даними та фактичними значеннями
