EMCO - MC 75-50DE-MIL-EMC-2008-00001
Маєте додаткові запитання? Зв'яжіться з нами.
Alessandro Martini
+49 162 585 84 48
a.martini@gindumac.com

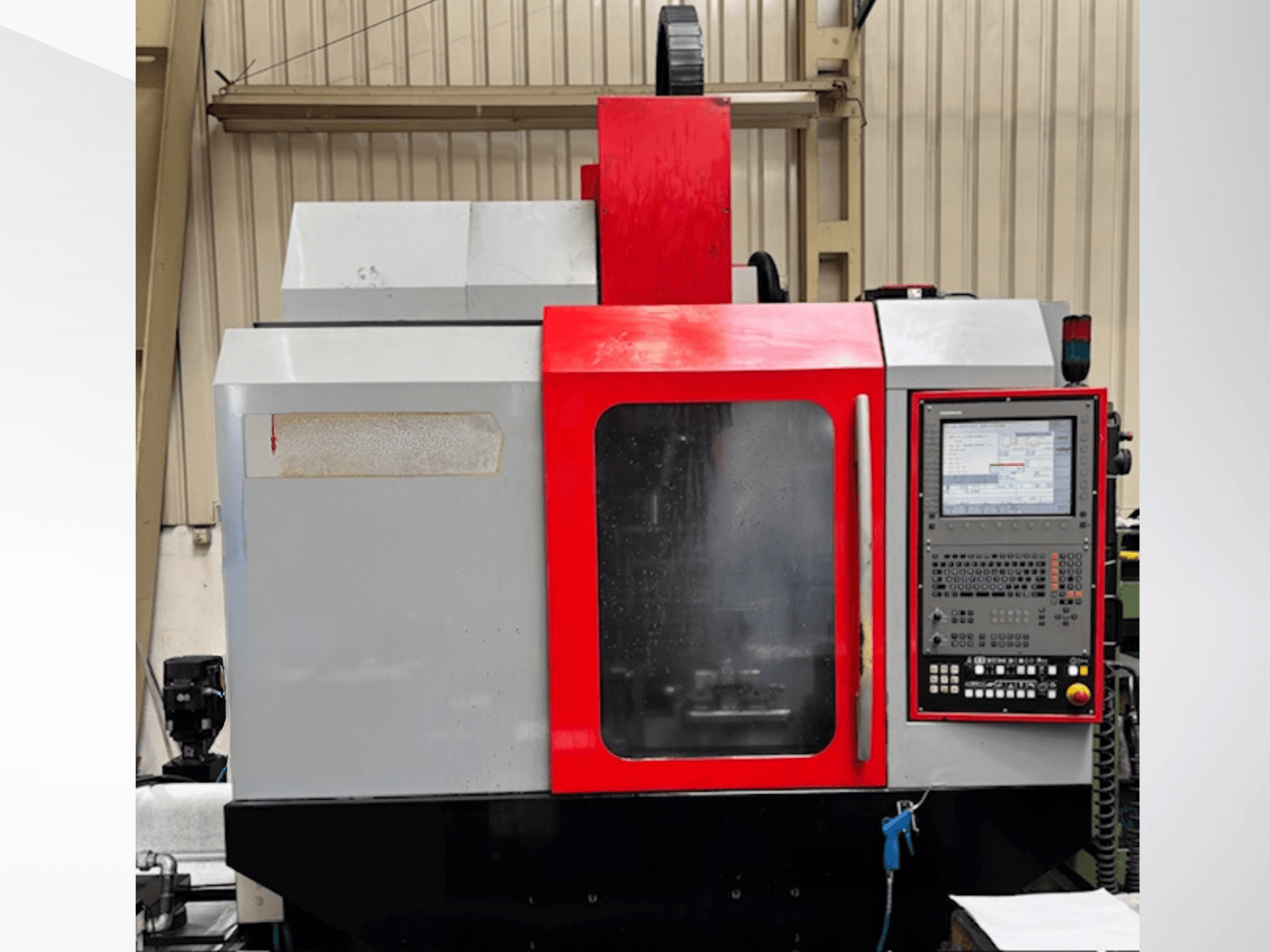

Цей 5-координатний верстат EMCO MC 75-50 був виготовлений у 2008 році. Він має хід по осі X 750 мм і хід по осі Y 500 мм, що забезпечує універсальні можливості обробки. Верстат оснащений системою керування Heidenhain iTNC 530 і має швидкість обертання шпинделя 12 000 об/хв. Якщо ви хочете отримати високоякісну обробку, зверніть увагу на вертикальний обробний центр EMCO MC 75-50, який ми пропонуємо до продажу. Зв'яжіться з нами для отримання додаткової інформації.
Огляд
- бренд: EMCO
- рік: 2008
- МОДЕЛЬ: MC 75-50
- виробничі години: 9848
- тип програми: Фрезерування
- Місцезнаходження: Німеччина
- тип машини: Вертикальний обробний центр
- марка блоку управління: HEIDENHAIN
Технічна інформація - EMCO MC 75-50
Блок керування
- Марка керування: HEIDENHAIN
- Модель керування: iTNC 530
Рух
- Кількість осей: 5
- Хід по осі X: 750 mm
- Хід по осі Y: 500 mm
Технічні характеристики
- Швидкість шпинделя: 12000 RPM
- Розмір конуса: SK 40
Додаткова інформація
Осі: 4 (стандартно) + додаткова 5-та вісь
Шпиндель: Kessler
Час роботи: Управління увімкнено 36 839 год; верстат увімкнено 21 370 год; виконання програми 11 122 год; шпиндель увімкнено 9 848 год
Електрика: 400 В, 3 фази, 50 Гц, номінальний струм 50 А, найбільший струм навантаження 30 А, відключаюча здатність 16 кА
Ступінь захисту: IP54
Вага електричної шафи: 220 кг
Охолодження: Система охолодження зі стрічковим фільтром (видно блок фільтрації MicroMag)
Додаткове обладнання
Конвеєр для стружки
Дротовий електронний маховик
Поворотна вісь Lehmann з кулісою та контрпідшипником
Система нульового затиску Zeroclamp
Модернізований електричний шафовий охолоджувач (Rittal)
Поворотний стіл Nikken
*Можливі розбіжності між наведеними даними та фактичними значеннями
