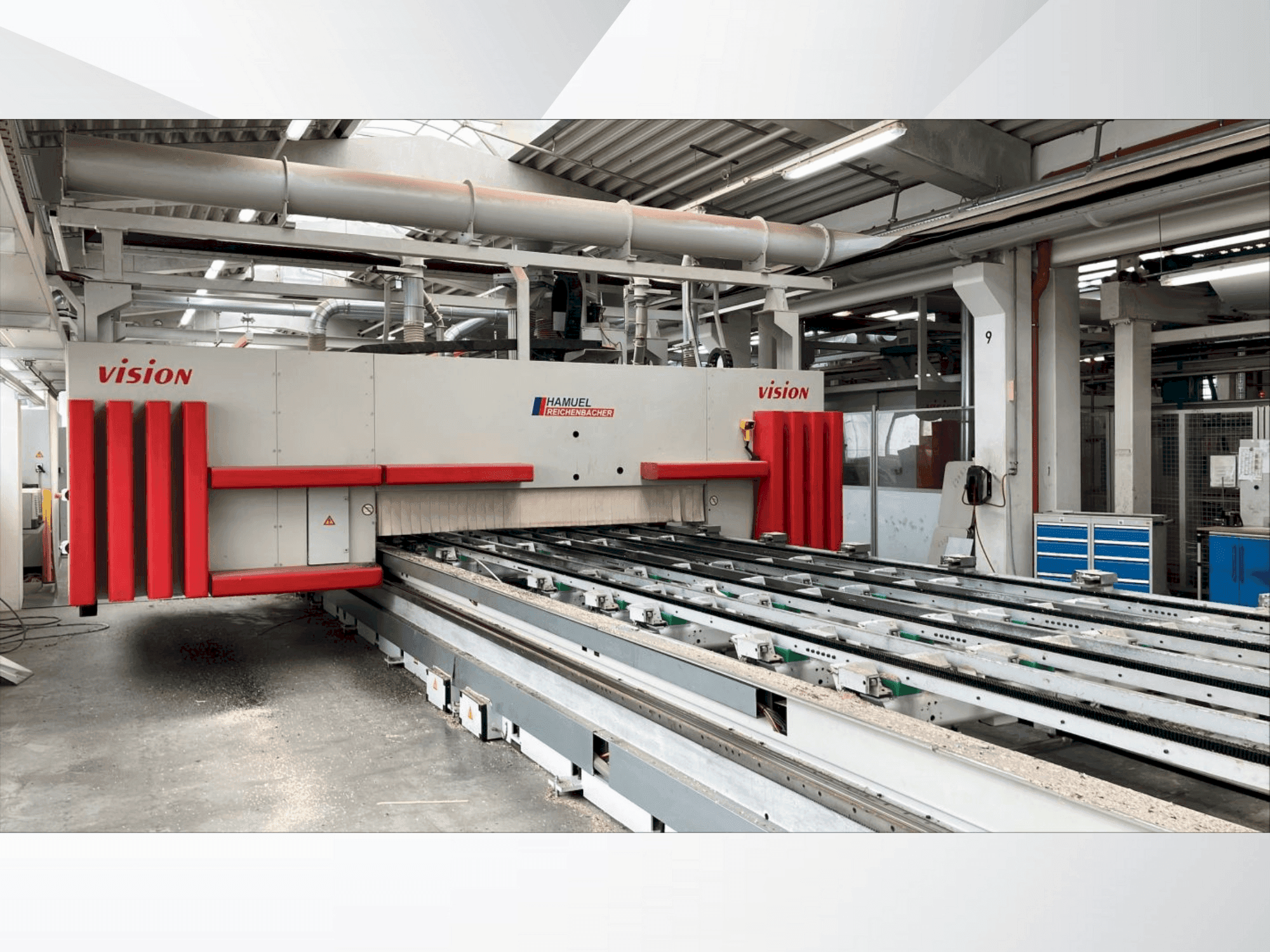

Hamuel Reichenbacher - VISION III-TT-LDE-CNC-HAM-2017-00001

Додаткове обладнання

• Автоматично регульований опорний стіл з вакуумними штифтами
• Вакуумні присоски, вбудовані в нерухому станину верстата
• Забезпечує гнучке та надійне позиціонування деталей

Переваги машини

Якісні переваги машини

• Осі u2 - u10: рух носія
• Верстат має максимальну швидкість 60 м/хв по осях x і y, 20 м/хв по осі z, до 90°/с по осях b і c, а також пропонує безступінчасте програмування швидкості подачі в площині x/y по будь-якій траєкторії.
• Вакуумні штифти: 72 одиниці, Ø100 мм
• Хід: 100 мм
• Ефективний хід: 25 мм (над базовою стрічкою)
• Вакуумна система включає в себе 9 носіїв з електродвигунами, кожен з яких має діапазон переміщення ±1000 мм, мінімальну відстань між ними 300 мм (зазвичай ~1000 мм) і оснащений 8 вакуумними присосками (Ø100 мм), розташованими за схемою 1-2-2-2-1, контролем вакууму і соплами для очищення прокладок, причому всі носії приводяться в рух з обох боків електродвигунами.

Технічні переваги машини

• Панель управління: 17" tft плоский екран
• Операційна система: windows 7
• Дисплей комп'ютера: pcu 50. 5
• Інтерфейс користувача: hmi operate
• Осі x1/x2: бл. 8540 мм - поздовжнє переміщення порталу
• Вісь y1: прибл. 2500 мм - поперечне переміщення блоку
• Вісь z1: прибл. 480 мм - вертикальне переміщення блоку
• Вісь b1: ±180° - поворотний рух
• Вісь c1: 360° - поворотний рух
• Вісь x3: рух свердлильної машини для підлоги

Додаткова інформація

Машина все ще під напругою
