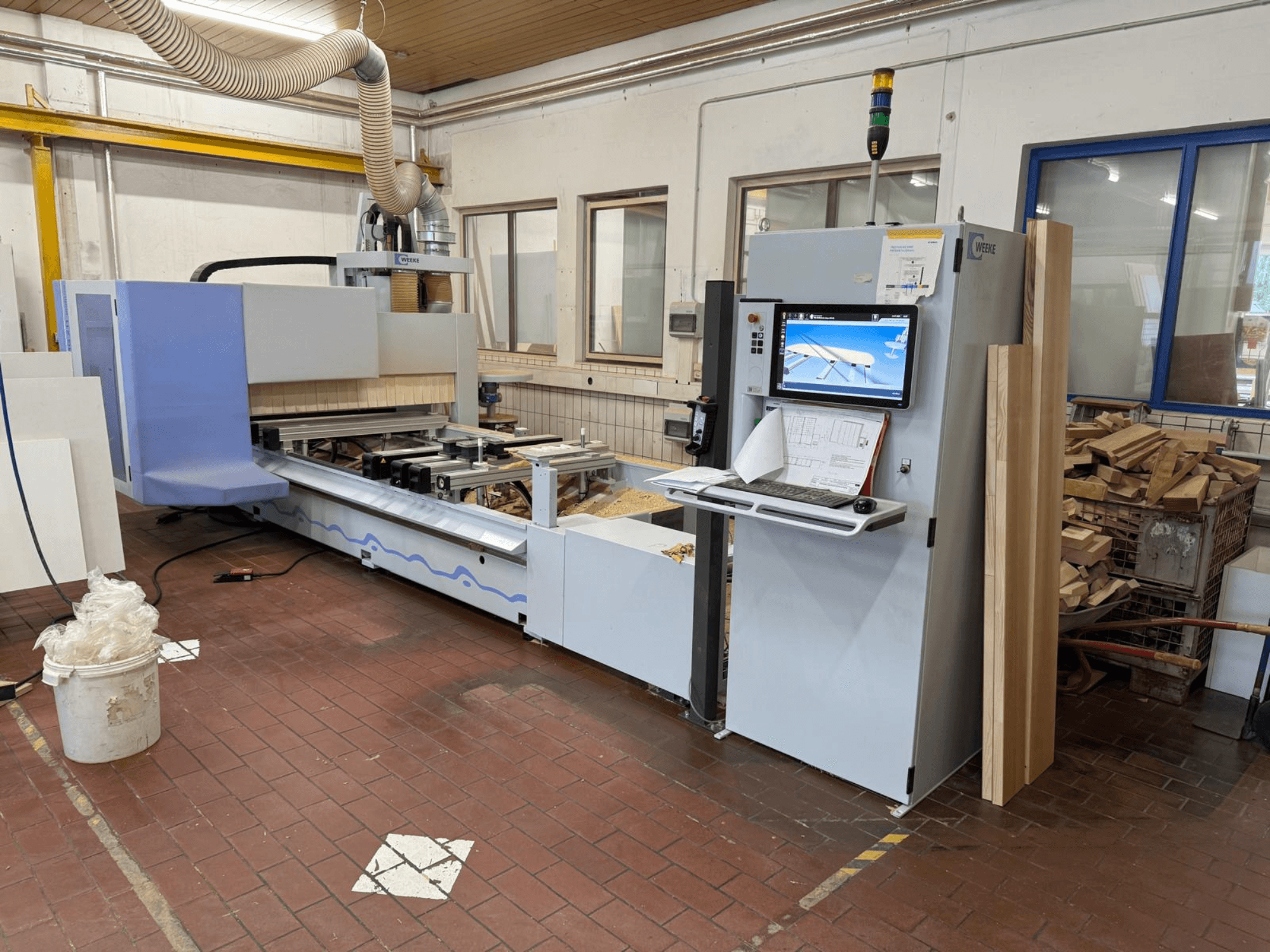

Weeke - PROFI BMG211/32/12/KDE-CNC-WEE-2015-00001

• Швидкість по осях X/Y: 70 м/хв

• Швидкість осі Z: 20 м/хв

• Довжина столу по осі X: 3250 мм

• Корисна довжина столу по осі Y: 1150 мм

• Зазор для заготовки: 1250 мм

• Додаткова корисна довжина столу по осі Y: 1400 мм

• Опціональний простір для заготовки: 1600 мм

• Товщина столу по осі Z: 125 мм

• Висота просвіту для заготовки: 225 мм

• Опори заготовки: 6

• Вакуумні поля: 2

• Продуктивність вакуумного генератора: 70/84 м³/год при 50/60 Гц

• Вакуумні присоски: 12 × 114 × 160 × 100 мм

• Додаткові вакуумні присоски: 2 × 125 × 75 × 100 мм

• Пневматичні бічні упори: 2

• Пневматичні поздовжні упори: 6

• Ручні відкидні упори: 4

• Пристрої для позиціонування HPL: 4

• Лазерне позиціонування вакуумних присосок: Так

• Тип лазера: проекція у вигляді перехрестя

• Основне використання: 1455 год

• Додаткове використання: 743 год

• Час завантаження: 8586 год

Шпиндель / Свердління / Інструментальне обладнання

• Головний шпиндель: F1-HSK63-12 кВт

• Швидкість обертання шпинделя: 1250–24 000 об/хв

• Потужність шпинделя: до 10/12 кВт

• Інтерфейс шпинделя: HSK63

• Охолодження шпинделя: повітряне

• Змащування шпинделя: постійне змащування мастилом

• Ось C: інтерполююча вісь на 360°

• Вертикальний свердлильний агрегат: V12 High Speed 7500

• Швидкість вертикального свердління: 1500–7500 об/хв

• Потужність вертикального свердління: 2,3 кВт

• Глибина вертикального свердління: макс. 38 мм

• Глибина вертикального свердління зі спеціальним свердлом: макс. 55 мм

• Максимальний діаметр свердла для вертикального свердління: 35 мм

• Тримач свердла для вертикального свердління: Ø10 мм

• Крок вертикального шпинделя: 32 мм

• Горизонтальний свердлильний агрегат: H4X/2Y

• Горизонтальні свердлильні шпинделі: 6

• Розташування горизонтальних шпинделів: 4 по осі X / 2 по осі Y

• Швидкість горизонтального свердління: 1500–7500 об/хв

• Глибина горизонтального свердління: макс. 38 мм

• Максимальний діаметр горизонтального свердла: 20 мм

• Блок канавкової пилки: N1 X-Y 90°

• Діапазон повороту пилки для прорізування канавок: 90°

• Глибина різання пилки для прорізування канавок: 30 мм

• Діаметр пилки для прорізування канав: 125 мм

• Товщина пильного диска для прорізування канавок: макс. 5 мм

• Швидкість обертання пили для прорізування канавок: 1500–7500 об/хв

• Магазин інструментів: W14

• Ємність магазину інструментів: 14 інструментів

• Інтерфейс інструменту: HSK63

• Максимальна вага інструменту: 6 кг

• Максимальний діаметр інструменту при повній завантаженості магазину: 130 мм

• Максимальний діаметр інструменту при вільних сусідніх позиціях: 260 мм

• Час заміни інструменту: приблизно 12–18 с

FLEX5+ / Управління / Обладнання

• Агрегат HP FLEX5+: пиляння / фрезерування / свердління

• Діапазон повороту фрезерного агрегату FLEX5+: 0–100°

• Діапазон повороту свердління FLEX5+: 0–100°

• Діапазон повороту FLEX5+ при пилянні: 0–90°

• FLEX5+ Максимальний діаметр фрези: 20 мм

• FLEX5+ Максимальний діаметр свердла: 10 мм

• FLEX5+ Максимальна швидкість пиляння: 15 000 об/хв

• Інтерфейс інструменту FLEX5+: WFC40-25

• Система керування: HOMAG Group powerTouch

• ЧПУ: powerControl PC86

• Дисплей: 21,5" Full HD з підтримкою мультитач

• Процесор: Intel Core 2 Duo

• Жорсткий диск: мінімум 160 ГБ SATA

• Ethernet: 10/100 Мбіт, RJ45

• Операційна система: Windows 7 Professional

• Програмне забезпечення: woodWOP

• Автоматичний змінювач інструментів, допоміжний пристрій для завантаження: Так

• TeleserviceNet: Так

• Електроживлення: 400 В

• Частота: 50/60 Гц

• Температура навколишнього середовища: від +10 °C до +40 °C

• Обладнання, що відповідає вимогам безпеки CE: Так

• Напруга живлення: 400 В / 230 В

• Фаза: 3 фази

• Частота: 50 Гц

• Максимальний робочий струм при повному навантаженні: 38 А

• Номінальний струм запобіжника: 50 А

• Напруга управління: 24 В

• Маркування CE

• Продається без інструментів

За запитом ми також можемо запропонувати відповідні витяжні системи (наразі вони підлягають фінансуванню в Німеччині) та рішення для стисненого повітря
