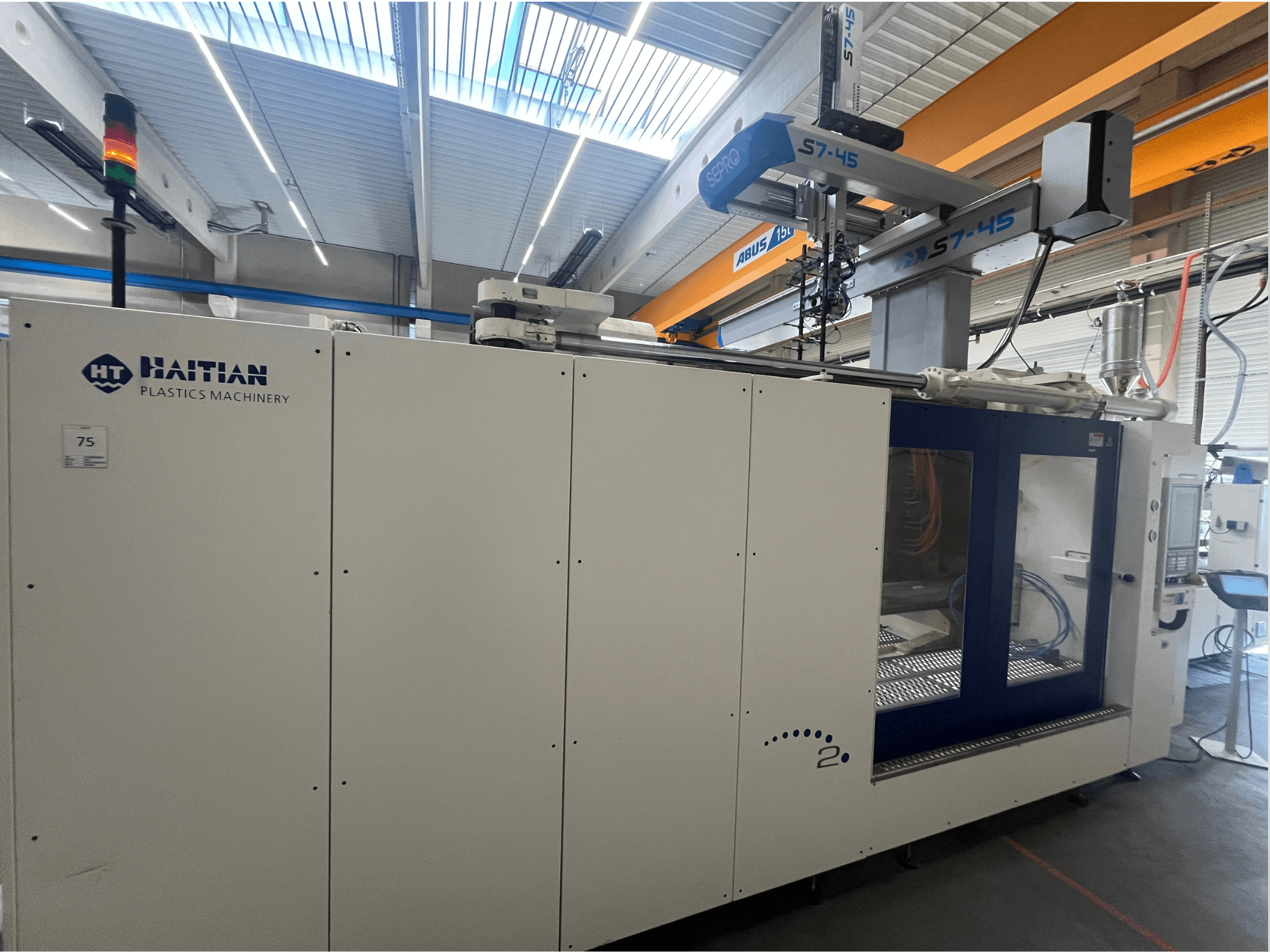

HAITIAN - JU12000II/8400DE-INJ-HAI-2017-00003

• Потужність: 135 кВт

• Напруга: AC 400 В, 3P / N / PE, 50 Гц

• Номінальний струм: 279 А

• Опір короткого замикання: 25 кА

• Діаметр гвинта: Ø 110 мм

Сила затиску: 1200 тонн

Інжекторний блок

Діаметр шнека: 110 мм

Об'єм пострілу: 4847 см³

Вага, що впорскується: 4410 г

Прес-форма / плити

Відстань між плитами: 1300 × 1200 мм

Мінімальна висота форми: 600 мм

Максимальна висота форми: 1250 мм

Стрижневі тяги

Нерухомі стрижневі тяги: 2

Рухомі стрижневі тяги: 2

Клапани / зони

Пневматичні клапани: 1

Гідравлічні клапани: 0

Зони нагріву: 4

Експлуатаційні дані

Напрацювання на відмову: 63,296 h

Час роботи в автоматичному режимі: 23 247 год

Кількість пострілів: 781,107

Автоматизація та периферія

Робот: Sepro S7.45

Бункер: Moretto TMC12

Дозатор: Symetric GM115-AD

вісь X 3000 мм

вісь Y 1100 мм

вісь Z 2200 мм

номінальне корисне навантаження (деталь і кінець інструменту) 30 кг

Управління та система

Управління VISUAL 2

Монітор ПК з програмним забезпеченням

Пряме з'єднання ПК-робот

Сертифікований CE

Продуктивність і рух

Конструкція з високим крутним моментом

Потужні серводвигуни

Антивібраційне програмне забезпечення

Високе прискорення

Короткий час циклу

Встановлення та шафа

Фіксована установка на плиті

Шафа керування на балці

Опціональна підлогова шафа

Вхід/вихід та інтерфейси

16x входів/виходів

Інтерфейсний кабель EU 67 (10 м)

Інтерфейс USB / ПК

Пневматика та вакуум

1 контур вакууму / тиску (Вентурі)

Пневматичне обертання по осі С (0-90°)

Навчання та експлуатація

Мобільний навчальний блок

10-дюймовий РК-дисплей

Кабель 10 м

Посібник з експлуатації та обслуговування

Перелік запасних частин

блок живлення

400 В, 3-фазне

Лінійна система та довговічність

Лінійні направляючі SLS (осі X та Z)

Висока надійність для великих навантажень

Стійкість до

Абразивний пил

Парів ПВХ

Водяної пари

Вбудоване мастило

Низький рівень технічного обслуговування (1 раз на рік)

Серія роботів

HAITIAN від SEPRO S7

Надміцна конструкція

Висока швидкість роботи

Підходить для

Осьових конфігурацій

Подвійні руки

Подвійний рух

Сумісність з іншими машинами

Для затискного зусилля IMM 700 - 5000 тонн
