Engel - Victory 200/90 tech + Viper 6 RC300DE-INJ-ENG-2015-00007

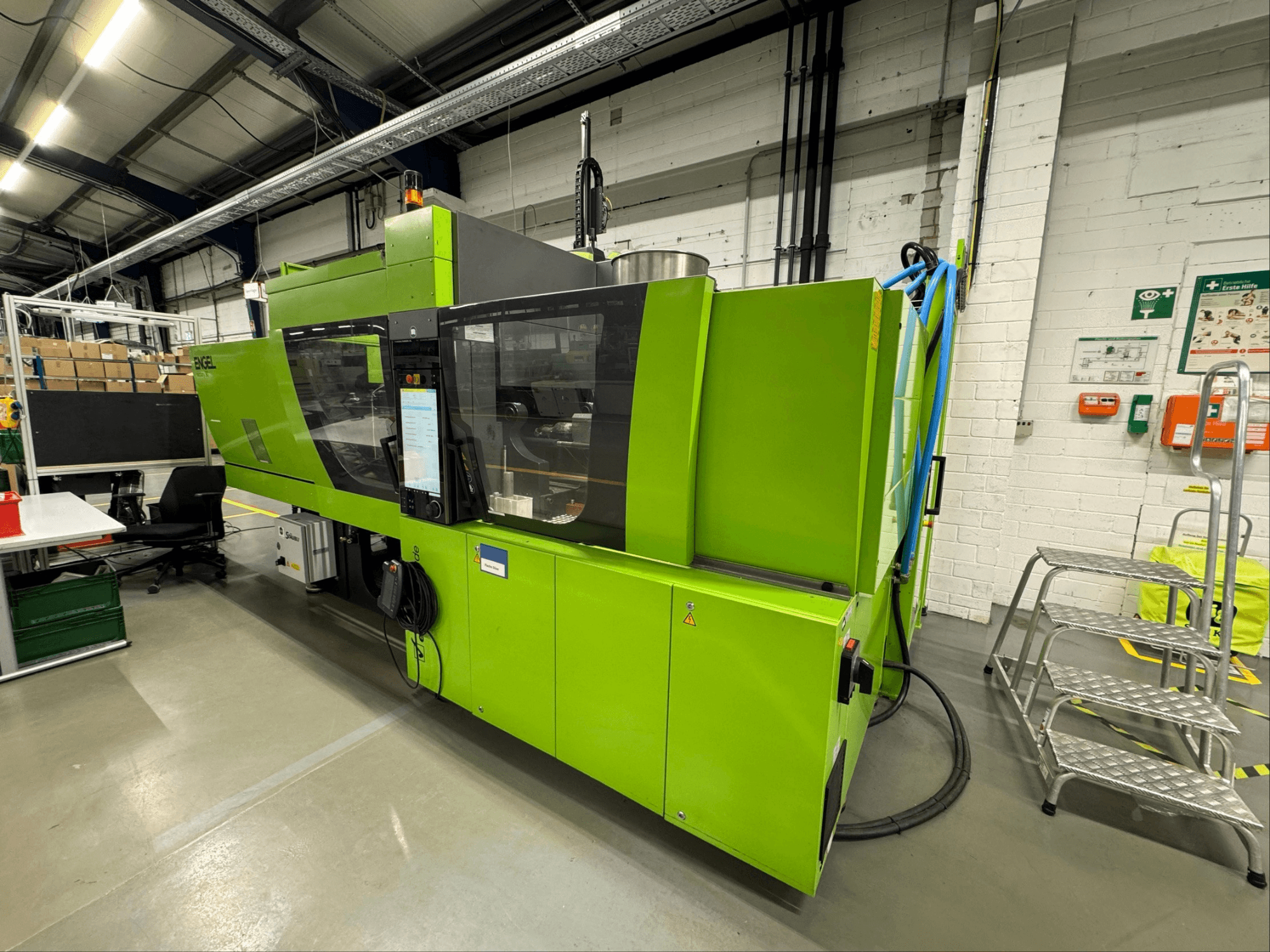

ENGEL Victory 200/90 tech

- Сила затиску: 90 тонн

- Розмір інжекційного блоку: 200

- Загальна кількість робочих годин (верстат): 15 903 год

- Кількість годин роботи в автоматичному режимі (робот): 12 086 год

- Конструкція затискної плити: стандартна плита без тяг відповідно до стандарту EUROMAP

- Діаметр центрування: 125 мм (EUROMAP)

- Магнітна система затиску: магнітна затискна пластина Stäubli

- Система виштовхування: центральний виштовхувач із захисним інтерфейсом

- Система нагрівання: керамічні нагрівальні стрічки циліндра, 230 В

ENGEL Viper 6 RC300

- Максимальна вага маніпуляції (корисне навантаження): 5 кг

- Хід осей робота:

Хід по осі X: 400 мм

Хід по осі Y (односторонній): 1 000 мм

Хід по осі Z: 2 360 мм

Ось C: компактна пневматична поворотна вісь, кут повороту 0–90°, крутний момент 6 Нм

- Мінімальна висота розміщення: 1 450 мм (центр неповоротної осі C, без захватної головки та деталі)

- Макс. вертикальний розмір деталі / захватної головки (TV): 200 мм

- Максимальна загальна висота системи: 4 100 мм (система маніпулювання та верстат, включаючи опорні п’яти)

- Сторона розміщення деталі: задня сторона верстата

- Рух при введенні: вертикальний
