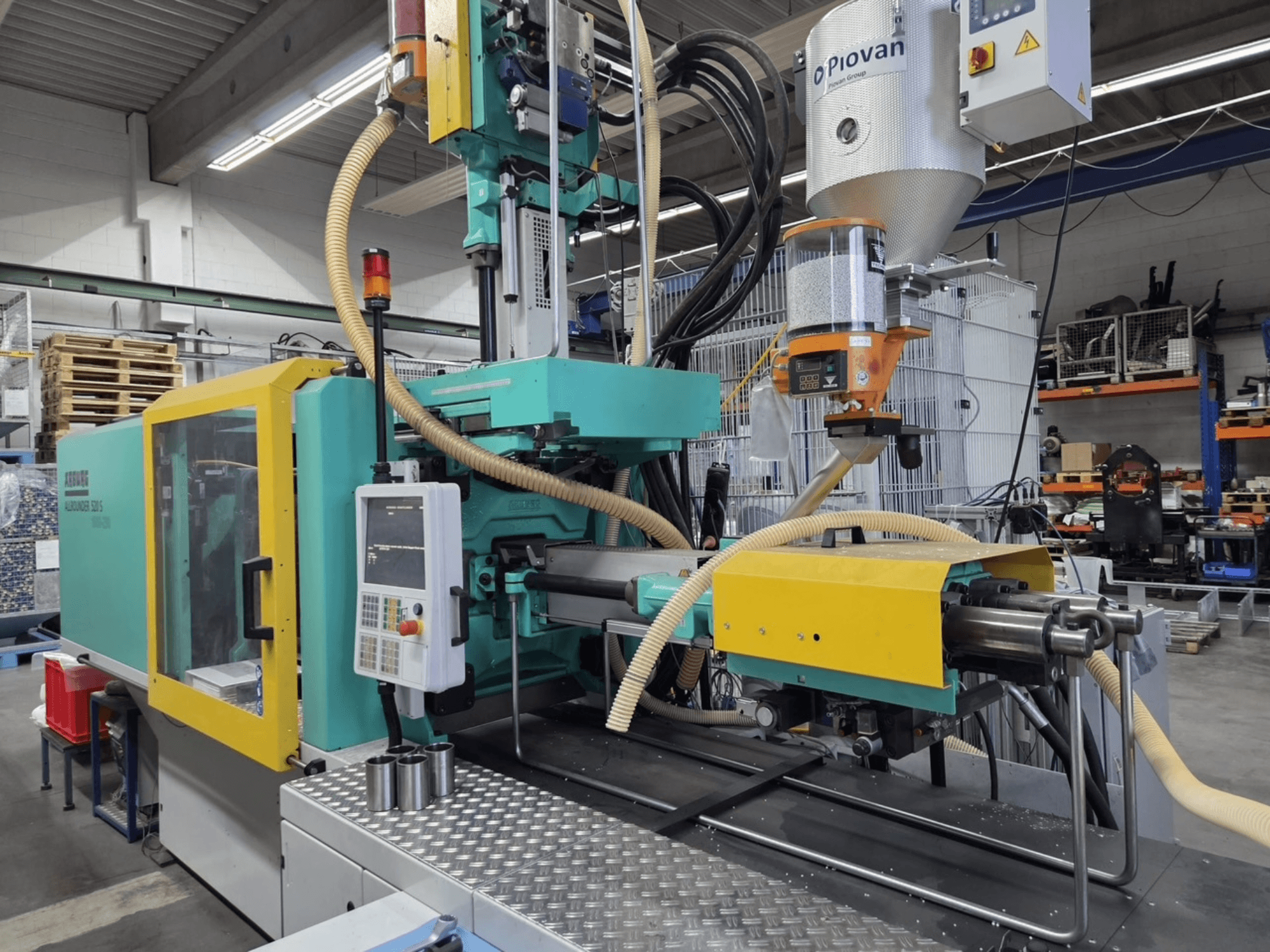

Arburg - Allrounder 520 S 1600-290 / 290DE-INJ-ARB-2015-00004

• Установки для впорскування та пластифікації

  • 1-й інжекційний блок:

    • Повний термопластичний циліндр, 30 мм, дуже зносостійкий

    • Сила притискання сопла регулюється, програмується

    • aXw Control ScrewPilot

  • 2-й блок вприскування:

    • 2-й блок впорскування 290, вертикальний

    • Термопластичний циліндр у комплекті, 30 мм, дуже зносостійкий

    • Відкрита форсунка 30 мм з наконечником; подовжений наконечник +20 мм; радіус 15

    • Нагрівальна стрічка для відкритої насадки

    • Сила притискання сопла регулюється, програмується

    • aXw Control ScrewPilot

  • Стандартне черв'ячне з'єднання; геометрія з'єднання: двостороннє

  • Багатокомпонентна переробка; установка лінії розділу на коротких бігунах для 2-го вузла впорскування

  • Закриття ін'єкції за допомогою прес-форми ("летюча ін'єкція")

• Привід, гідравліка та охолодження

  • Привід з двигуном 30 кВт

  • 65 л/хв витрата заправки

  • Модуль акумулятора тиску, об'єм зберігання 64 л (макс. 230 бар); привід від акумулятора

  • Безперервне охолодження та фільтрація оливи; підвищена потужність охолодження

  • Контроль контурів охолодження машини

• Затискна система, виштовхувач і тяги для витягування стрижнів

  • Комплект затискних пластин; центральний Ø 125 мм

  • Мінімальна монтажна висота 450 мм (висувна)

  • Тиск виштовхувача регулюється P/Q (потрібен T2); хрестовина виштовхувача

  • Знімачі керна:

    • Одночасне переміщення стрижня 1 (P/Q контрольоване, програмоване)

    • Одночасний рух витягування стрижня 2 (P/Q керований, програмований)

    • Одночасне переміщення стрижня 3 (P/Q контрольоване, програмоване)

    • Пневматичне управління витягуванням сердечника 4 вкл. редуктор тиску

    • Електричне керування витягуванням керна 1 (потрібен VE 436/00)

• Підключення пневматики/гідравліки інструменту

  • Електричне з'єднання пневматичне NVD 1 (в інструменті)

  • Електричне підключення пневматичне NVD 2 (в інструменті)

  • Електричне та гідравлічне підключення NVD 3 (в інструменті)

  • Електричне та гідравлічне підключення NVD 4 (в інструменті)

  • Пристрій для видування 1 з редуктором тиску; з'єднання для пристрою для видування 2

• Контури охолоджувальної води та прес-форми

  • Запірний клапан для охолоджувальної води (на вході); запірний клапан для охолоджувальної води (на вході 2)

  • Фільтр для охолоджувальної води 100 мкм (на вході)

  • 3 контури охолоджувальної води до нерухомої плити прес-форми; 3 контури охолоджувальної води до рухомої плити прес-форми

  • Базове обладнання для 2-го розподільника охолоджувальної води (ручний) з 7 контурами вільного охолодження

• Управління та електрика

  • Пряме управління Selogica; технологічний рівень

  • Захист плавкими запобіжниками для нагрівальних контурів (1-6 на 16 А)

  • 15 електричних нагрівальних контурів для нагріву прес-форми

  • Функція прискорення для нагрівальних контурів (гаряча трубка)

  • Верхній захисний кожух відкритий, піднятий до безпечного зазору

  • Індикатор несправності з миготливим світлом

  • Авторизація оператора за допомогою чіп-карти (EUROMAP 65)

• Інтерфейси та підключення

  • Інтерфейс для конвеєрної стрічки (основа машини)

  • Підготовлено для шестикоординатного робота з інтерфейсом SELOGICA

  • Інтерфейс робота (EUROMAP 67), 50-контактний

  • Інтерфейс аварійної зупинки (24-контактний, 2-канальний)

  • Базове обладнання для електричного управління осями

  • Інтерфейс хост-комп'ютера OPC-UA

  • Інтерфейс блоку контролю температури (20 мА); кабель контролю температури HB-THERM

  • Інтерфейс послідовного принтера USB; інтерфейс зовнішньої клавіатури USB

  • Інтерфейс CompactFlash для зберігання даних

  • Інтерфейс для блоку змішування кольорів (1-й і 2-й інжектор)

  • Розетка 1 CEE + 1 Schuko (додатково)

  • Розетка 3 CEE + 3 Schuko (поставляється окремо)

  • Інтерфейс для запобіжних воріт (EUROMAP 73); роз'єм для блокування запобіжних воріт (EM73)

• Пакети обладнання

  • Контроль температури інструменту

  • Моніторинг осей

  • Переміщення інструменту

  • Запуск і зупинка

Додаткове обладнання

• У списку немає зовнішніх аксесуарів, явно включених до переліку.

• Підготовка верстата/інтерфейси доступні для зовнішнього обладнання:

  • Шестикоординатний робот (SELOGICA prep, EUROMAP 67)

  • Інтерфейс конвеєрної стрічки

  • Інтерфейс блоку контролю температури (20 мА)

  • Інтерфейс блоку змішування кольорів (в т.ч. 2-й блок вприскування)

  • Інтерфейс захисних воріт (EUROMAP 73)
