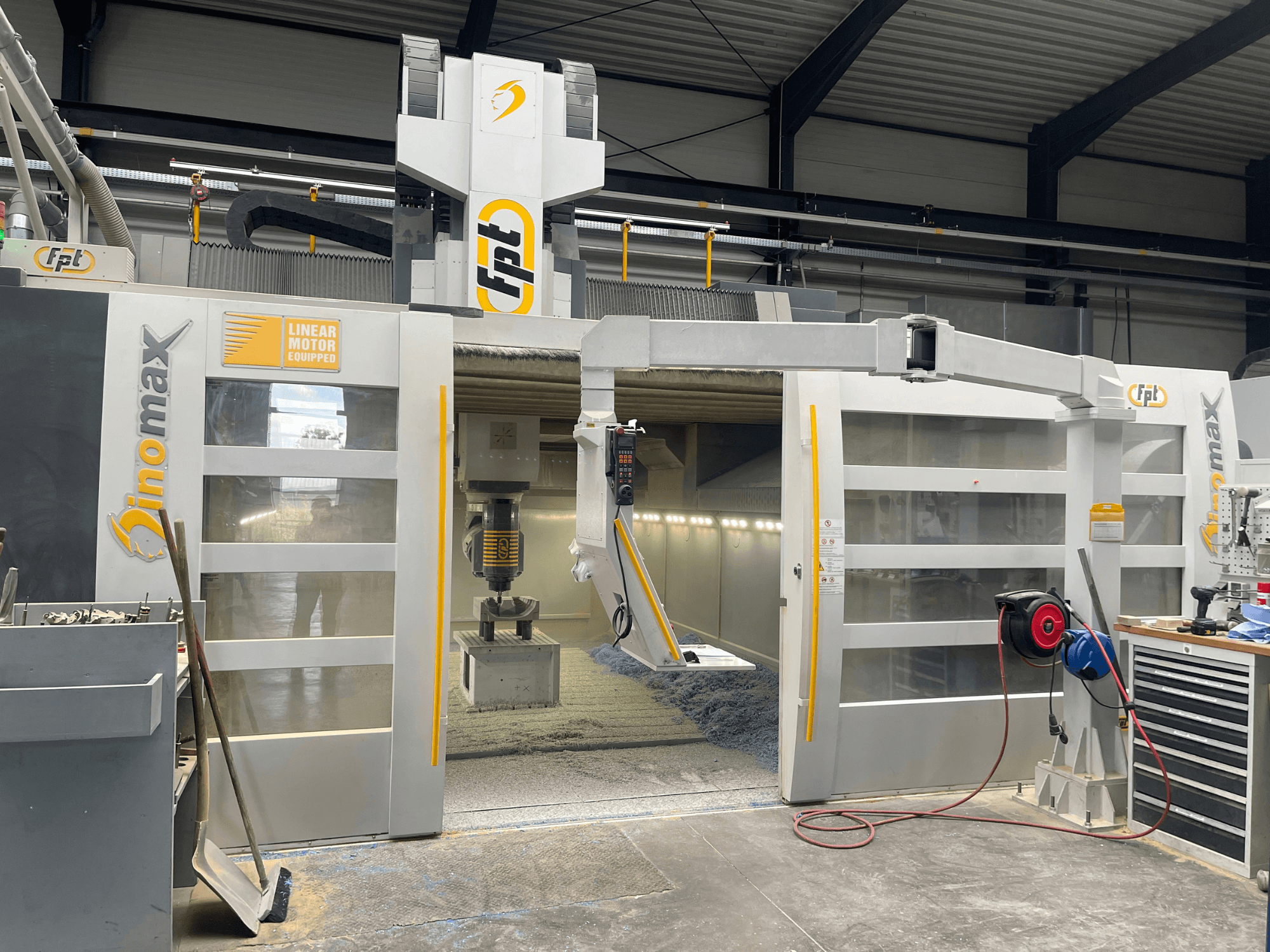

FPT - DINOMAX DE-MIL-FPT-2022-00001

- Версія програмного забезпечення ЧПУ: 340590 11 SP5 Hotfix1

- Час роботи системи керування: 16 539 годин

- Час роботи верстата: 14 089 годин

- Час виконання програм: 6 549 годин

- Час роботи двигуна шпинделя 1: 0 годин

- Наробочені години двигуна шпинделя 2: 3 627 годин

- Навісний пристрій 1: 5 768 годин

- Нарощувач 2: 4 343 годин

- Поздовжній хід (ось X): 4 000 мм

- Поперечний хід (ось Y): 2700 мм

- Вертикальний хід (ось Z): 1 300 мм

- Макс. швидкість експрес-посуву по осі X: 50 м/хв

- Макс. швидкість експрес-подачі по осі Y: 50 м/хв

- Макс. швидкість експрес-подачі по осі Z: 35 м/хв

- Макс. робоча швидкість подачі по осі X: 40 м/хв

- Макс. робоча швидкість подачі по осі Y: 40 м/хв

- Макс. робоча швидкість подачі по осі Z: 25 м/хв

- Розміри столу: 2500 × 4000 мм

- Висота столу: 300 мм

- Навантаження на стіл: 15 т/м²

- Ширина та крок Т-образних пазів: 22 мм (DIN 650 H12), крок 250 мм

- Макс. встановлена потужність: 177 кВА

- Макс. необхідний струм: 235 А

- Необхідний потік повітря: 400 Нл/хв

- Робочий тиск в пневматичній системі: 6 бар

- Робоча напруга: 400 В, 50 Гц

- Маса верстата: 66 650 кг

- Діапазон повороту вбудованої 4-ї осі крутного моменту (ось C): +/-270°

- Максимальна швидкість вбудованої осі C: 30 об/хв

- Діапазон повороту універсальної фрезерної головки TUDX 50° по осі A: +/-180°

- Електрошпиндель HSK-A100 (10 000 об/хв): 45 кВт / 55 кВт (S1/S6), 246 Нм / 301 Нм (S1/S6)

- Високочастотний шпиндель HSK-A63 EMPT2230-H63 (22 000 об./хв): 30 кВт / 37 кВт (S1/S6), 90 Нм / 110 Нм (S1/S6)

- Ємність системи зміни інструменту: ланцюговий магазин на 128 інструментів (HSK-A100 × 40, HSK-A63 × 88)

- Макс. довжина інструменту: 700 мм (HSK-A100), 400 мм (HSK-A63)

- Макс. вага інструменту: 25 кг (HSK-A100), 10 кг (HSK-A63)

- Ємність бака для охолоджувальної рідини: 1500 літрів

- Система внутрішнього/зовнішнього охолодження під високим тиском (IKZ/ÄKZ): 70 бар / 30 л/хв

- Додаткові функції: осі X та Y з лінійним приводом, бездротовий датчик Renishaw RMP60M, лазерна система вимірювання інструменту, інтеграція з системою MARES 4.0+, захисний кожух з сильфоном, внутрішнє огородження з нержавіючої сталі, конвеєри для стружки
