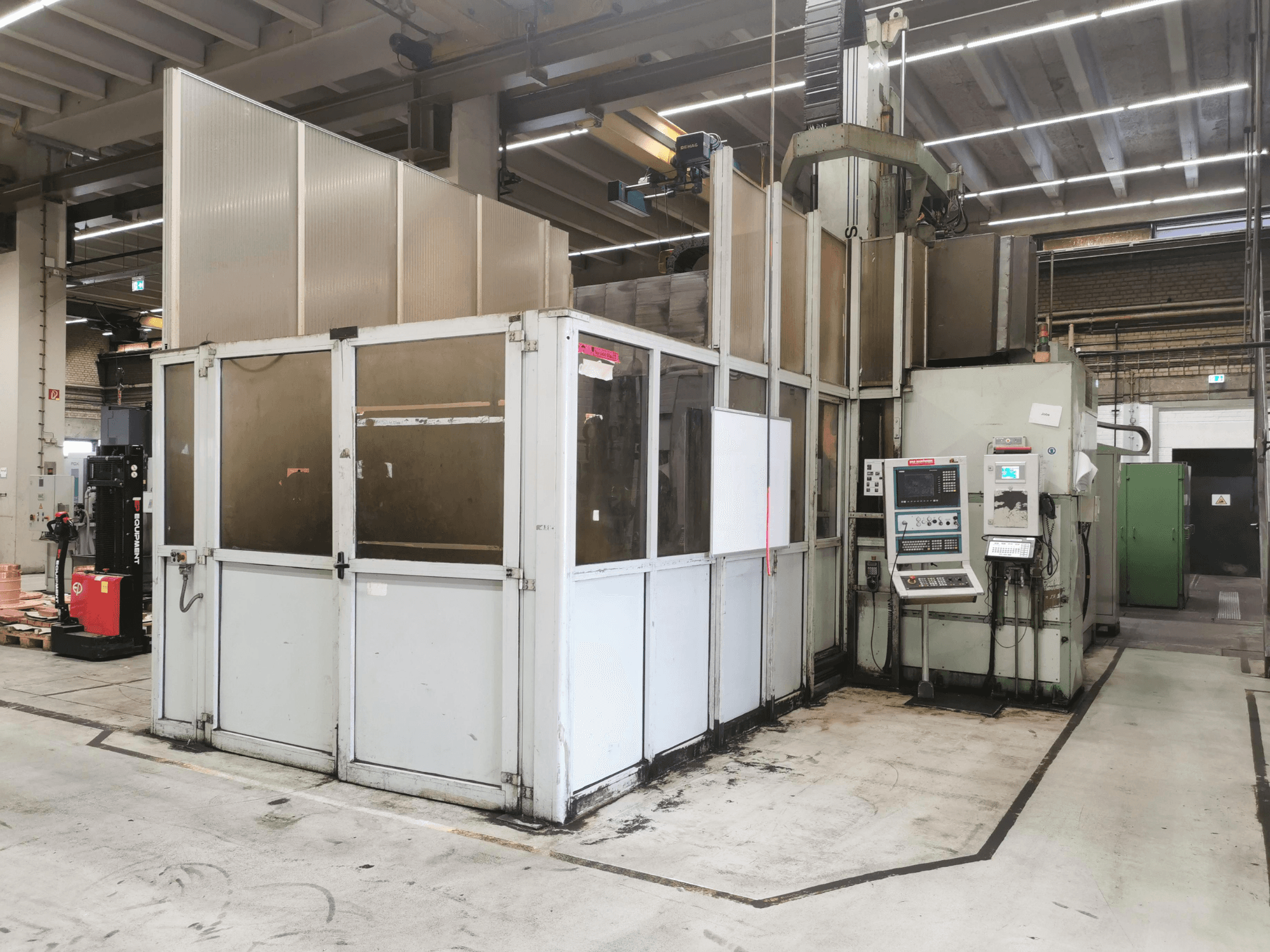

JOBS - Jomach 241DE-MIL-JOB-2007-00001

- Система управління: Siemens Sinumerik 840D (версія програмного забезпечення 3.7 MMc 103, система ЧПУ JO'CAM)

- Наробочі години: 91 055,12 год

- Наробілення шпинделя: 34 019,20 год

- Хід по осі X (поздовжній): 3 400 мм (+ 2 000 мм для пристроїв зміни палет)

- Хід по осі Y (поперечний): 2 500 мм

- Хід по осі Z (вертикальний): 1 250 мм

- Відстань між колонами: 2 200 мм

- Вісь C (поворотна головка — перший поворот): ±400°

- Вісь A (поворотна головка — другий оберт): 220° (±110°)

- Мінімальний крок позиціонування лінійних осей (X-Y-Z): 0,001 мм (0,00004 дюйма) / 0,0005 мм

- Мінімальний крок позиціонування кутових осей (C-A): 1° (6 000 Нм)

- Швидкість лінійних осей (X-Y-Z): від 5 до 16 000 мм/хв

- Швидкість кутових осей (C/A): 50 / 30 град/сек

- Конус шпинделя: HSK-A-63

- Швидкість обертання шпинделя: 500–4 000 об/хв

- Потужність двигуна шпинделя S6 (S1): 25 кВт / 17 кВт (15 кВт) / 20 кВт / 18,5 кВт (15 кВт) / 47 кВт (39 кВт)

- Тип двигуна шпинделя: Siemens, тип DMR 160.AS.4.FFS

- Точка обертання поворотної головки: 250 мм

- Розміри робочого столу: 3 000 × 1 500 мм

- Навантаження на робочий стіл: 12 000 кг

- Розміри палети: 2 500 × 1 500 мм

- Навантаження на палету: 8 000 кг

- Ємність інструментального магазину: 16 / 32 позицій (ланцюговий тип)

- Ємність статичної стійки JO'TOOL: від 12 до 360 інструментів

- Електроживлення: від ~70 до 96 кВА

- Трифазне електроживлення: 380 В – 50 Гц / 480 В – 60 Гц

- Базова маса верстата: 50 000 кг

- Габаритні розміри верстата (площа розміщення): 11 000 мм × 7 000 мм / 11 200 мм × 6 400 мм

- Насоси стисненого повітря / резервуар для охолоджувальної рідини: Johnson (ущільнювальний матеріал: Viton)

- Додаткове обладнання та аксесуари: кутова головка, 2 вилкові головки, магазин головок, 2 поворотні головки, піноль з головкою, піноль без головки, кріплення для 3-A головки, повний запасний шпиндель, усі нові або відремонтовані двигуни осей у наявності, документація, що складається з приблизно 4 папок (включно з інструкціями, рахунками за ремонт, доступний звіт про дефекти від 2006 року)

Магазин інструментів не входить до комплекту
