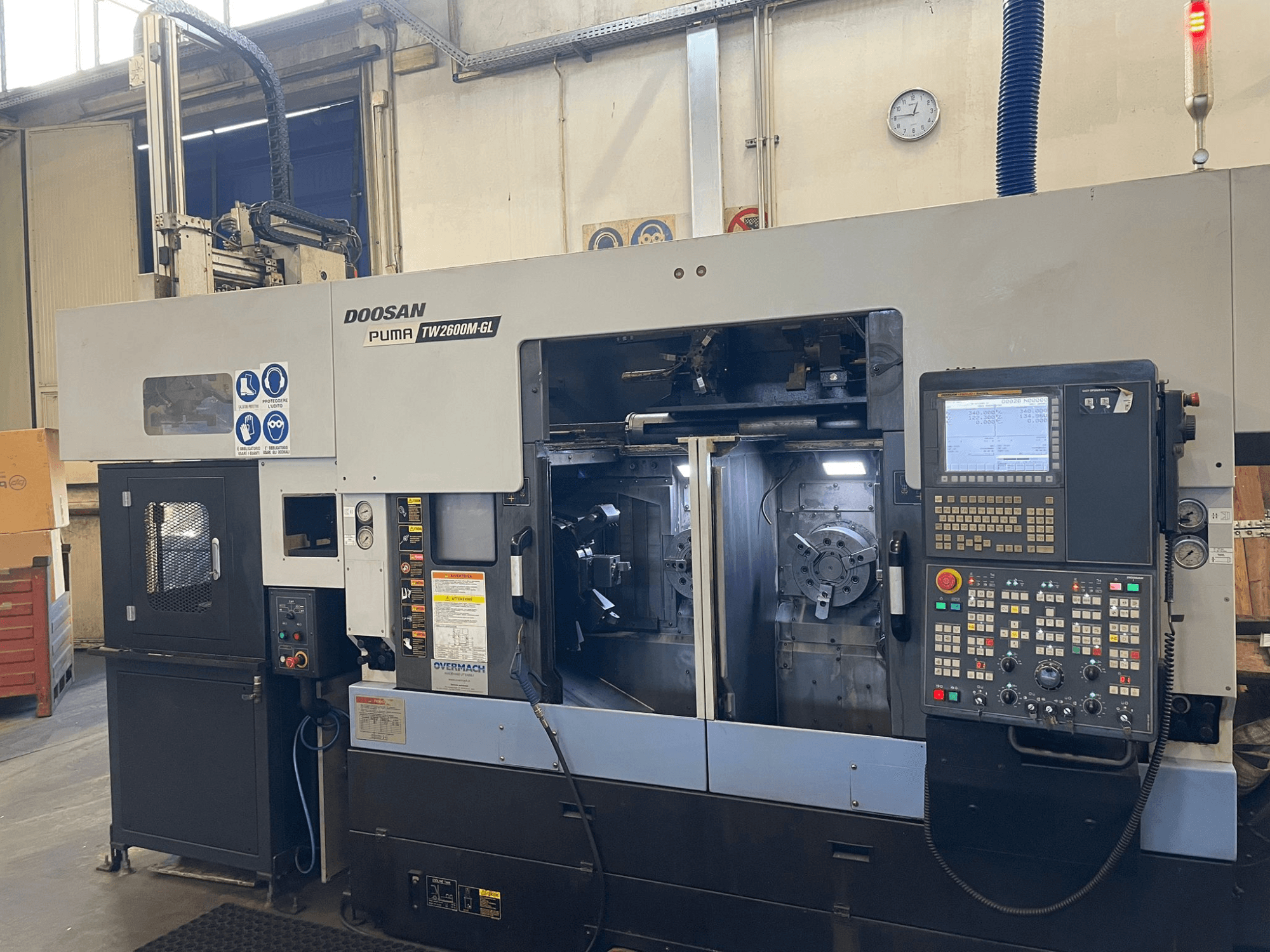

DOOSAN - TW2600 M-GLIT-TUR-DOO-2017-00006

• Керування: Doosan-Fanuc i-Series (цифровий FANUC, Manual Guide i, розширена пам'ять 512+512 КБ, Ethernet, RS-232C, USB, жорстке нарізання різьби, пам'ять зміщення інструменту, перевизначення швидкості подачі)

• Конструкція: Чавунна станина, подвійна роздільна конструкція (ліворуч/праворуч), нахил 0°.

Шпинделі та потужність

• Шпиндель з носом: ASA A2-6

• Діаметр патрона: Ø 255 мм (конфігурація з подвійним патроном)

• Ємність прутка: Ø 66 мм

• Максимальний діаметр точіння: Ø 350 мм

• Максимальна довжина точіння: 245 / 274 мм

• Точність позиціонування осей C1/C2: ±0,001° (гідравлічна індексація)

• Відстань між центрами шпинделів: 450 мм

• Максимальне навантаження на шпиндель: 260 кг

Осі та подачі

• Переміщення: X1/X2 = 190 мм; Z1/Z2 = 410 мм; C1/C2 = 360

• Швидке переміщення (X1/Z1, X2/Z2): 24 / 24 м/хв

• Подача різання (X1/Z1, X2/Z2): 12 / 12 м/хв

• Подача по поворотній осі (C1/C2): 33 об/хв

Револьверні головки

• Права башта: Моторизована револьверна головка BMT-55P, 12 станцій (всі привідні), максимальна швидкість інструменту 5 000 об/хв, привідний двигун інструменту 5,5 / 3,7 кВт

• Інструментальний інтерфейс: Хвостовик інструменту 25 × 25 мм; розточувальна планка Ø 40 мм

• Індексація: 0,2 с на станцію, сервоіндексація з гідравлічним затискачем

Додаткове обладнання

• Портальний навантажувач типу A1:

  • Вантажопідйомність: макс. 6 кг

  • Діаметр деталі: Ø 25 до Ø 125 мм

  • Довжина деталі: 20-100 мм

  • Ходи по осях (X/Y/Z): 710 / 215 / 220 мм

  • Типовий час циклу завантаження/розвантаження: 9 с

  • Робочий тиск повітря: 5-6 бар

• Магазин для деталей (рециркуляційна палетна система, тип А1):

  • Кількість піддонів: 14

  • Макс. кількість деталей на палеті: 15

  • Загальна місткість: до 210 деталей

• Пакет інструментів для обох револьверних головок:

  • Осьові державки: 3 + 3

  • Радіальні різцетримачі: 1 + 1

  • Приводні державки: 2 + 2

  • Редукційні втулки: ER-25, Ø 25 мм

• Система охолодження під високим тиском

• Конвеєр для відведення стружки та бризок
