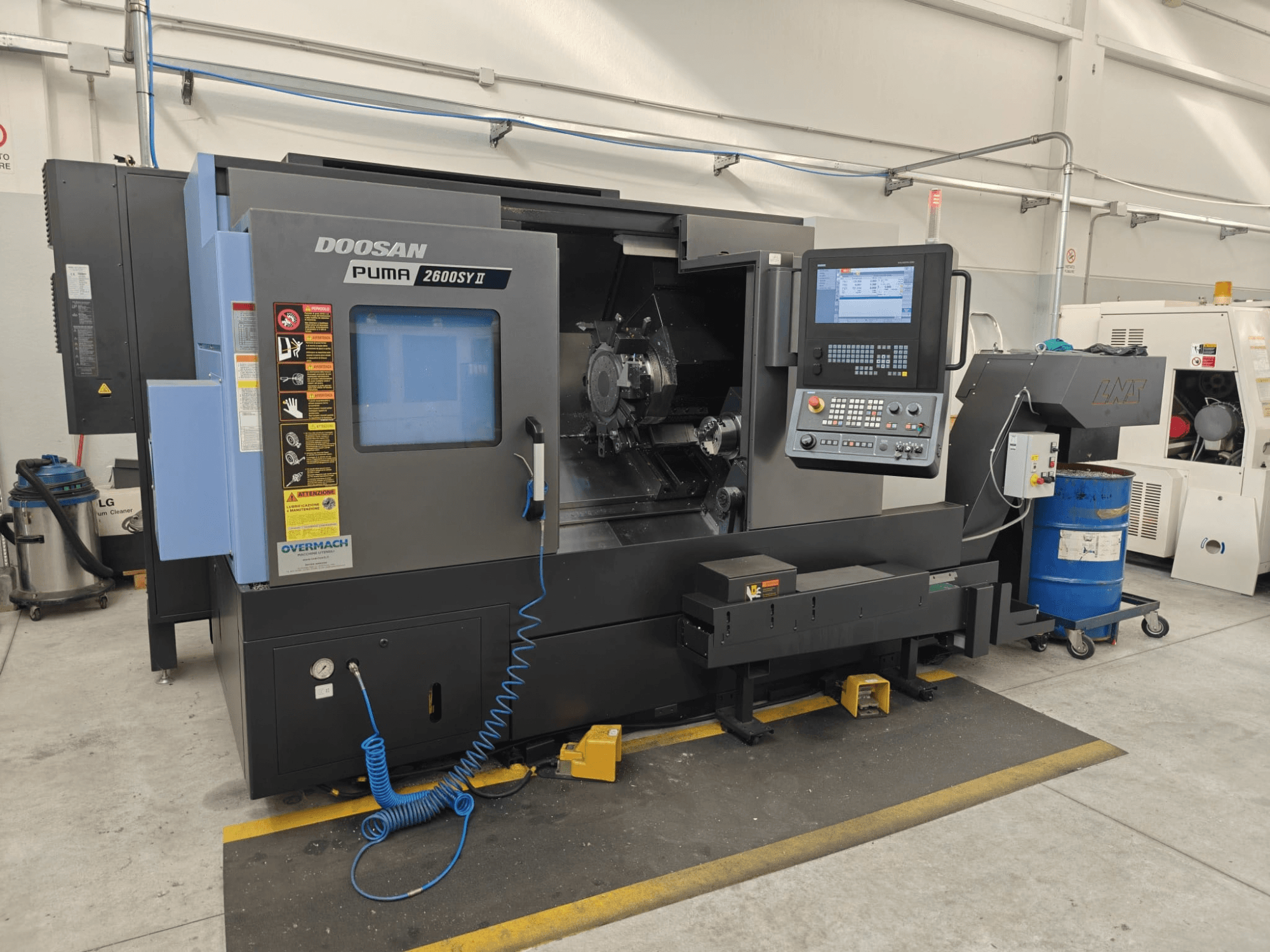

DOOSAN - PUMA 2600 SY IIIT-TUR-DOO-2020-00003

• Керовані осі: X, Z, Y, B, C1, C2

• Нахил станини: 30°

Хід та швидкісний хід

• Хід осі B (додатковий шпиндель): 830 мм

• Ось C1: ±360°

• Ось C2: ±360°

• Швидкісний хід (X / Z / Y / B): 30 / 30 / 10 / 30 м/хв

Головний шпиндель

• Передня частина шпинделя: ASA A2-8

• Гідравлічний патрон: 254 мм, 3-кулачковий

• Макс. крутний момент: 730 Нм

• Отвір шпинделя: 91 мм

• Внутрішній діаметр висувної труби: 82 мм

• Вбудований двигун шпинделя

• Роздільна здатність позиціонування C1: 0,001°

Додатковий шпиндель

• Передня частина шпинделя: ASA A2-5

• Гідравлічний патрон: 170 мм, 3-кулачковий

• Діапазон частоти обертання: 60–6 000 об/хв

• Потужність двигуна: 18,2 кВт

• Макс. крутний момент: 220 Нм

• Внутрішній діаметр шпинделя: 62 мм

• Внутрішній діаметр витяжної труби: 50 мм

• Вбудований двигун

• Роздільна здатність позиціонування C2: 0,001°

• Хід виштовхувача заготовки: 120 мм

Обробні можливості

• Макс. розмах над станиною: 780 мм

• Макс. діаметр заготовки на передніх дверцятах: 680 мм

• Макс. діаметр обертання над супортом: 630 мм

• Макс. діаметр точіння: 376 мм

• Макс. довжина точіння між центрами: 760 мм

• Макс. діаметр заготовки на головному шпинделі: 81 мм

• Макс. діаметр заготовки на допоміжному шпинделі: 49 мм

• Можливість ексцентричного фрезерування (ось Y): 105 мм (±52,5 мм)

• Макс. вага заготовки на консолі: 260 кг

• Макс. вага заготовки при використанні допоміжного шпинделя: 520 кг

Револьверна головка та приводні інструменти

• Тип револьверної головки: BMT-65

• Кількість позицій револьверної головки: 24

• Станції інструментів: 12 (усі 12 приводні)

• Час індексації: 0,15 / 0,65 сек

• Розмір токарного інструменту: 25 × 25 мм

• Місткість розточувального інструменту: Ø50 мм / Ø32 мм

• Швидкість обертання приводного інструменту: 50–5 000 об/хв

• Потужність приводного інструменту: 4,1 / 7,79 кВт

• Макс. крутний момент приводного інструменту: 79,8 Нм

• Діапазон розмірів ER-32: Ø3–20 мм

• Жорстке нарізання різьби: Так
