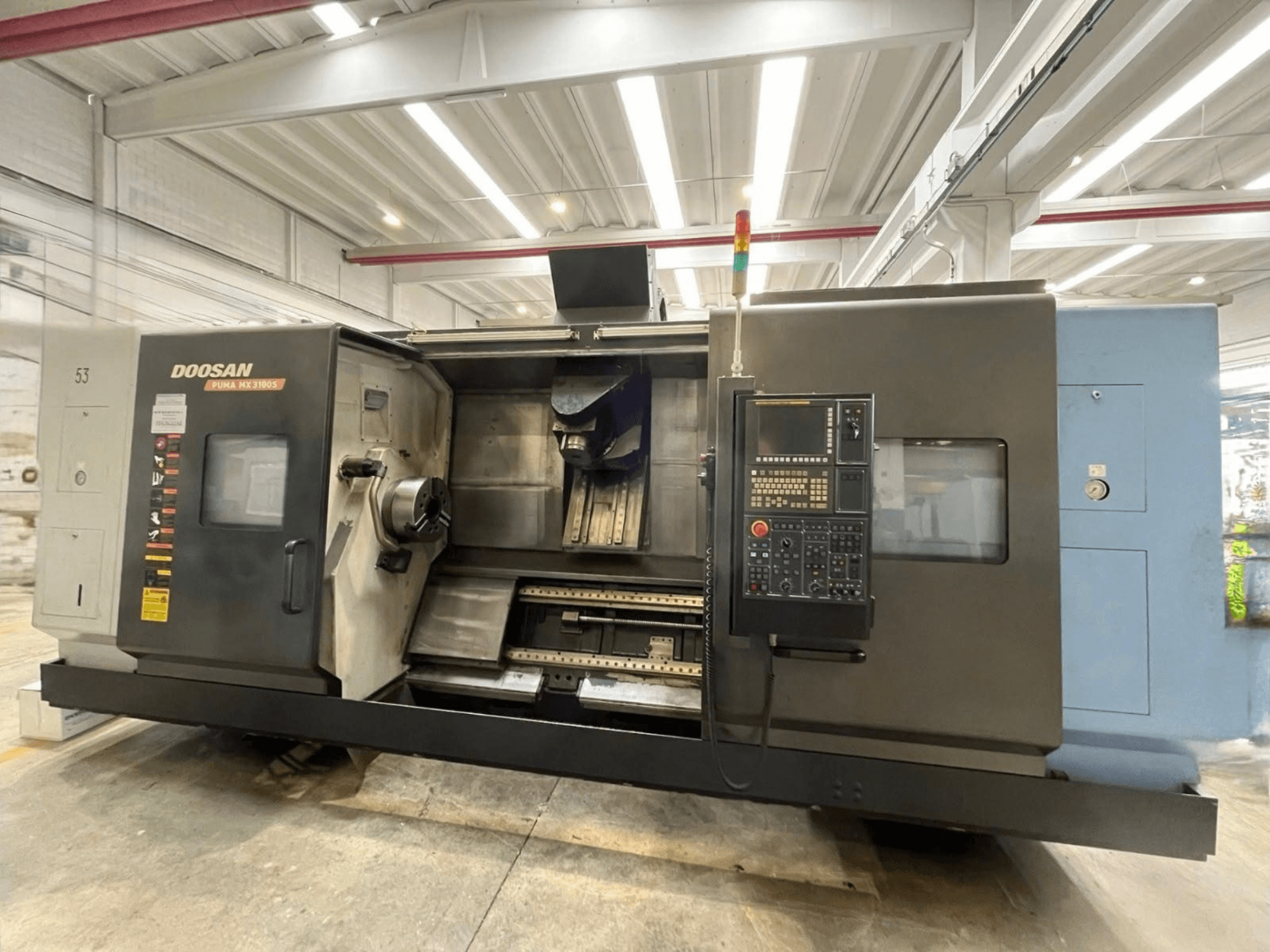

DOOSAN - PUMA MX3100IT-TUR-DOO-2012-00007

• Ліжко: чавунне з лінійними роликовими направляючими на всіх осях

Лівий шпиндель (головний)

• Передня частина шпинделя: ASA A2-11

• Патрон: гідравлічний 3-кулачковий, Ø315 мм

• Максимальна доступна потужність при: 238 об/хв

• Максимальний крутний момент: 1 003 / 1 203 Нм

• Вбудований двигун шпинделя; передній підшипник Ø160 мм

• Отвір шпинделя: 115 мм; внутрішній діаметр висувної труби: 103 мм

• Позиціонування C1: безступінчасте/інтерпольоване, роздільна здатність 0,001°, гідравлічна фіксація шпинделя

Правий шпиндель (додатковий)

• Передня частина шпинделя: ASA A2-8

• Патрон: гідравлічний 3-щелепний, Ø254 мм

• Швидкість обертання: 40–4 000 об/хв

• Потужність двигуна (низький/високий електронний діапазон): 15/22 кВт | 22/26 кВт

• Максимальна доступна потужність при: 450 об/хв

• Максимальний крутний момент: 398 / 539 / 700 Нм

• Вбудований двигун шпинделя; передній підшипник Ø130 мм

• Отвір шпинделя: 86 мм; внутрішній діаметр висувної труби: 77 мм

• Позиціонування C2: безступінчасте/інтерпольоване, роздільна здатність 0,001°, гідравлічна фіксація шпинделя

Хід осей

• B (обертання верхньої револьверної головки): 240° (±120°)

• A (посув шпинделя вправо): 1 550 мм

• C1/C2 (обертання шпинделя): ±360°

Швидкісний хід / подачі

• X1 / Z1 / Y: 36 / 36 / 26 м/хв

• Вісь A: 30 м/хв

• Обертання осі B: 42 об/хв

• Осі C1 / C2: 400 об/хв

• Подача інтерполяції X1/Z1: до 500 мм/об.

Поворотна верхня револьверна головка / фрезерний шпиндель

• Поворотна головка з приводом по осі B з кулачковим механізмом Roller Gear Cam (RGC)

• Обробка як на лівому, так і на правому шпинделі

• Роздільна здатність осі B: 0,001°; до 4 осей одночасно з FANUC 31i-A

• Механічне фіксування за системою Гірта: кут повороту головки 5°; кут повороту шпинделя для багатогранних інструментів 30°

• Інтерфейс шпинделя: Capto C6 (двоконтактний)

• Швидкість: 60–12 000 об/хв

• Потужність двигуна (низький/високий електронний діапазон): 10/15/18,5 кВт | 15/18,5/22 кВт

• Максимальна доступна потужність при: 1 500 об/хв; максимальний крутний момент: 64 / 96 / 118 Нм

• Вбудований двигун; повітряний датчик для підтвердження затиску інструменту

• Централізована система охолодження; жорстке нарізування різьби

Автоматичний змінювач інструменту

• Тип: підлоговий, дворичажний; рухомий магазин з довгим ходом по осі Z

• Приводи: сервопривід важеля зміни інструменту та обертання ланцюга інструментів

• Конус: Capto C6

• Час заміни інструменту: від інструменту до інструменту — 1,8 с; від стружки до стружки — 10 с

• Максимальний діаметр інструменту: 130 мм (сусіднє місце порожнє) / 90 мм (сусіднє місце зайняте)

• Максимальна довжина інструменту: 400 мм

Обробні можливості

• Максимальний діаметр заготовки над станиною: 1 000 мм

• Максимальний діаметр завширшки над супортом: 700 мм

• Максимальний діаметр точіння від патрона: 670 мм (верхня головка під кутом 0°) / 760 мм (верхня головка нахилена)

• Максимальна довжина точіння між центрами: 1 500 мм

• Максимальна відстань між кінцями шпинделів: 1 540 мм

• Прохідна здатність по осі Y: Ø230 мм (±115 мм)

• Максимальний діаметр заготовки: ліворуч Ø102 мм; праворуч Ø76 мм

• Максимальна вага заготовки без опори: ліворуч 400 кг; праворуч 220 кг

Охолоджуюча рідина та стандартне обладнання

• Охолоджуюча рідина під високим тиском через верхній шпиндель: 12 бар

• Зовнішня подача охолоджувальної рідини до верхнього шпинделя: 8 бар

• Ємність бака для охолоджувальної рідини: 580 літрів

• Автоматична система змащування

• Централізована гідравлічна система з високоефективним охолоджувачем

• Електрошафа з теплообмінником

• Освітлення робочої зони; триколірна сигнальна/індикаційна лампа

• Монтажне обладнання; Декларація відповідності вимогам CE

Характеристики ЧПУ FANUC 31i-A

• 10,4-дюймовий кольоровий РК-дисплей; розширена клавіатура

• Ручне діалогове програмування Guide-i

• Мінімальний програмований крок: лінійний 0,001 мм; обертальний 0,001°

• Електронне маховикове колесо: стаціонарне та портативне

• Компенсація інструменту: 499 пар

• Постійна швидкість поверхневого переміщення; жорстке нарізування різьби

• Полярна/циліндрична/гвинтова інтерполяція; перетворення 3D-координат

• FANUC Custom Macro B; 10 рівнів вкладеності підпрограм

• Пам'ять програм: 512 КБ; до 1 000 програм

• Інтерфейси: RS-232C, слот для карт пам'яті, Ethernet

• Синхронізація лівого та правого шпинделів

Додаткове обладнання

• Конвеєр для стружки: шарнірний, з вивантаженням праворуч
