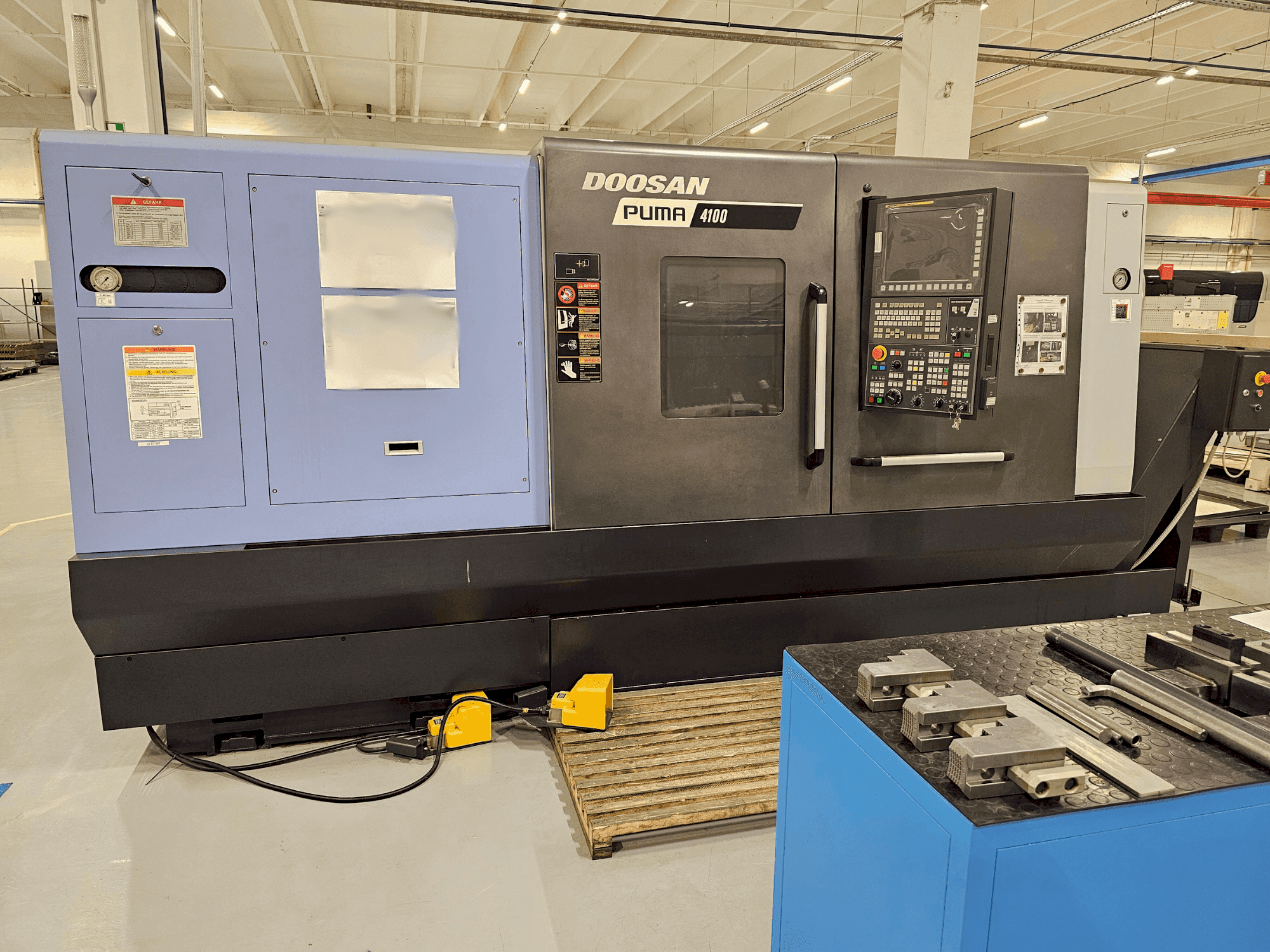

DOOSAN PUMA 4100B

DOOSAN - PUMA 4100B

2018

123.000 €

ціна на гіндумак
(Ex works)
отримати офіційну пропозицію
Відвідайте машину
зробити зустрічну пропозицію
Завантажити PDF

Маєте додаткові запитання? Зв'яжіться з нами.

sales contact

Ігор Гончаров

+380 68 979 3731

i.goncharov@gindumac.com

whatsapp
Натисніть
Показати мовою оригіналу

Горизонтальний токарний верстат DOOSAN Puma 4100B був виготовлений у 2018 році в Південній Кореї. Він оснащений максимальним діаметром заготовки 550 мм і максимальною довжиною заготовки 1042 мм. Токарний верстат управляється системою ЧПК FANUC серії 0i, має швидкість обертання шпинделя 2000 об/хв і потужність 35 кВт (30 хв) / 22 кВт (безперервна робота). Цей верстат вміщує 10 інструментів і має конусність A2-11 ASA, що забезпечує універсальність і точність обробки. Верстат оснащений конвеєром для видалення стружки, гідравлічною системою, системою змащення та охолодження. Верстат напрацював 796 годин, все ще працює від електромережі і може бути перевірений у будь-який час.

Огляд

  • бренд: DOOSAN
  • рік: 2018
  • МОДЕЛЬ: PUMA 4100B
  • виробничі години: 796
  • тип програми: Поворот.
  • Місцезнаходження: Болгарія
  • тип машини: Токарний верстат.
  • доступність: Негайно.
  • марка блоку управління: FANUC
  • GINDUMAC ID: BG-TUR-DOO-2018-00001

Технічна інформація

Загальні дані

  • Ширина вимірювань: 4654 mm
  • Глибина вимірювань: 2056 mm
  • Висота вимірювань: 2194 mm
  • Вага машини: 9950 kg

Блок управління

  • Бренд: FANUC
  • Модель: 0i Series

Головний привід

  • Діапазон частоти обертання шпинделя: 2000 1/MIN
  • Потужність двигуна шпинделя: 35/22 (30min/Cont.) kW
  • Конусність інструменту: A2-11 ASA

Рух

  • X-ВІСЬ Рух: 352mm
  • Z-ВІСЬ Рух: 1105 mm

Інструменти

  • Кількість станцій: 10

Медіа

  • Конвеєр для транспортування стружки: Так.

    Додаткове обладнання

    • - Гідравлічна система // Ємність бака: 16 л, Клас в'язкості оливи: ISO VG32
    • - Система змащення // Об'єм бака: 4,3 л, Об'єм нагнітання: 0,1 (50 Гц) л/хв, Клас в'язкості оливи: ISO VG68
    • - Система охолодження // Об'єм бака: 365 л, Тип мастила: масляне: Водорозчинна мастильно-охолоджуюча рідина, Потужність двигуна насоса МОР: 0,4 кВт, Макс. тиск насоса МОР: 0,15/0,1 (60/50 Гц) МПа, Макс. витрата насоса МОР: 40 л/хв
    • - Повноцінний захисний екран для мікросхем і охолоджувальної рідини
    • - Блокування вхідних дверей Ножний вимикач
    • - Гідравлічна силова установка
    • - Гідравлічний патрон і виконавчий циліндр
    • - Робоче світло
    • - Конвеєр для транспортування стружки

    Додаткова інформація

      Переваги машини

      • Технічні переваги машини:
        • - Гойдалка над ліжком: 790 мм // гойдалка над сідлом: 590 мм
        • - Максимальний діаметр точіння: 550 мм
        • - Максимальна довжина точіння: 1042 мм
        • - Робочий діаметр бруска: 116. 5 мм
        • - Точність: позиціонування x, z: 0,01/0,02 мм
        • - Повторюваність: ±0,002 / ±0,003
        • - Механізм приводу - ремінна передача + редуктор стандартний розмір патрона: 380(15") мм // Шпиндель: a2-11 asa // Діаметр підшипника шпинделя (передній): Ø180 мм // діаметр наскрізного отвору шпинделя: Ø132 мм // отвір витяжної труби: Ø117. 5 мм
        • - Макс. Крутний момент шпинделя при токарній обробці: 2379 н. М
        • - Хвостовик - механізм приводу: програмований (привідна планка + каретка) // діаметр пера: Ø120 мм // хід пінолі: 120 мм // хід задньої бабки: 1000 мм // центр задньої бабки: #5 мертва точка mt
        • - Тип кріплення револьверної головки - тримач інструменту: тримач на базі // кількість станцій інструменту: 10 шт // тип індексації револьверної головки: сервопривід // час індексації револьверної головки - повна станція: 1. 9 // розмір інструменту: 32x32 мм // макс. Розмір розточувальної оправки: Ø60 мм // Швидкість переміщення x, z - вісь: 16/20 м/хв // Кулькова гвинтова пара (діаметр х виток) - вісь: 40 x 8 мм // ШВП (діаметр x виток) - вісь z: 50 x 10 мм // потужність серводвигуна x, , z - вісь: 4,0 / 7,0 кВт
      • Якісні переваги машини:
        • - Тримач інструменту та комплект розточувальних гільз
        • - Проста операційна система
        • - Doosan ez guide i
        • - Програмована хвостова частина
        • - Насос охолоджуючої рідини 4 кВт 1,0 мпа 30 л/хв
        • - Автоматичне налаштування інструменту
        • - Сигнальна вежа
        • - Нафтовіддільник
        • - Моніторинг завантаження інструменту doosan
        • - Різьбонарізання з довільною швидкістю, загартовані та шліфовані тверді кулачки

      Додаткова інформація

      • - Потужність керування: 3Ph-AC220V/50Hz // Необхідна потужність: 42,25 кВА // Подача стисненого повітря, тиск: 0,5 МПа // Розмір дисплея 15" кольоровий // Трансформатор живлення 380В - 220В

    *Можливі розбіжності між наведеними даними та фактичними значеннями
