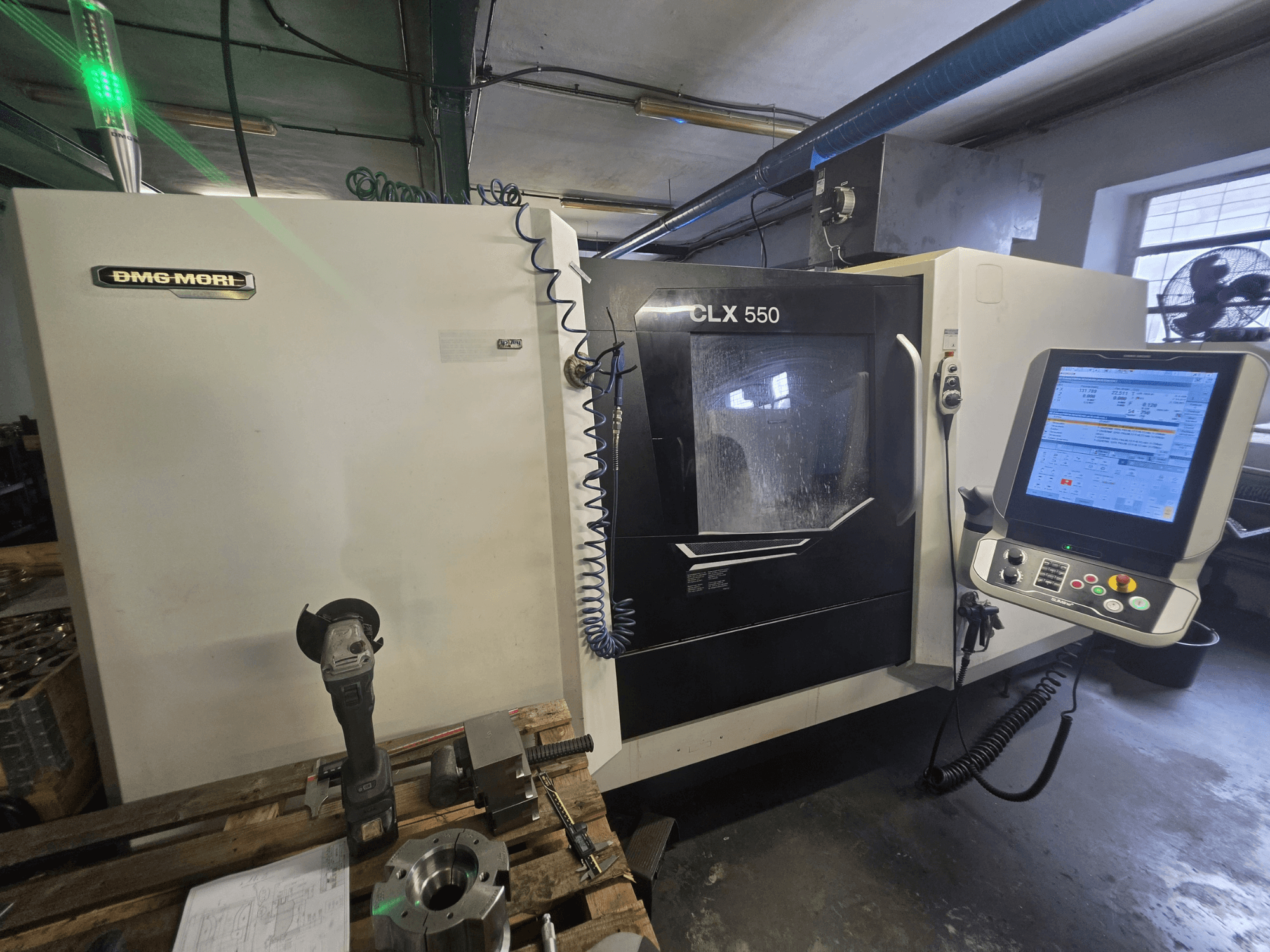

DMG MORI - CLX 550 V3PL-TUR-DMG-2023-00001

• Панель керування: DMG MORI SLIMline Multi-Touch, 19-дюймовий сенсорний екран

• Осі: 3 (X, Z, C); без осі Y; без протишпинделя

• Наробіток шпинделя: приблизно 3613 год

Робоча потужність та осі

• Максимальний діаметр точіння: 480 мм

• Максимальна довжина точіння: 1 240 мм

• Прохід над станиною: 700 мм

• Прохід над поперечним супортом: 500 мм

• Швидкісний хід по осях X/Z: 30 м/хв

• Ось C: головний шпиндель C

Головний шпиндель і патрон

• Передня частина шпинделя: A2-8

• Діаметр заготовки: 102 мм (модернізований головний шпиндель)

• Потужність шпинделя: 33 кВт при 40% постійного струму / 22 кВт у безперервному режимі

• Крутний момент шпинделя: 630 Нм при 40 % постійного навантаження / 420 Нм у безперервному режимі

• Патрон: SMW BH-D 320 / A2-8, D103 мм (відповідно до специфікації)

• Функція: диференційне зусилля затиску

Револьверна головка та приводні інструменти

• Револьверна головка: 12-позиційна VDI40 з 6 додатковими станціями BT

• Приводні інструменти: до 4 000 об/хв

• Потужність/крутний момент приводного інструменту: 5,44 кВт при 40 % постійного струму; 20 Нм при 40 % постійного струму

Задня бабка

• Хід: 1 200 мм

• Конус центрувального патрубка: MT5

• Максимальне зусилля: 12 кН

Комплектація та опції (верстат)

• Комплект налаштування

• Пакет для тропічного клімату

• Подача охолоджувальної рідини під тиском 12 бар

• Ручний пістолет для промивання робочої зони

• Програмна опція регулювання частоти обертання шпинделя

• DMG MORI IoTconnector

• Пакет цифрового виробництва

Конструкція

• Похила чавунна станина

• Лінійні напрямні, ширина 45 мм

Додаткове обладнання

• Механічний пристрій для відведення масляного туману, 1 100 м³/год

• Інструментальне оснащення:

  • Набір із 12 тримачів інструменту

  • Набір з 6 тримачів розточувальних інструментів

  • Набір тримачів інструментів з приводом ALGra
