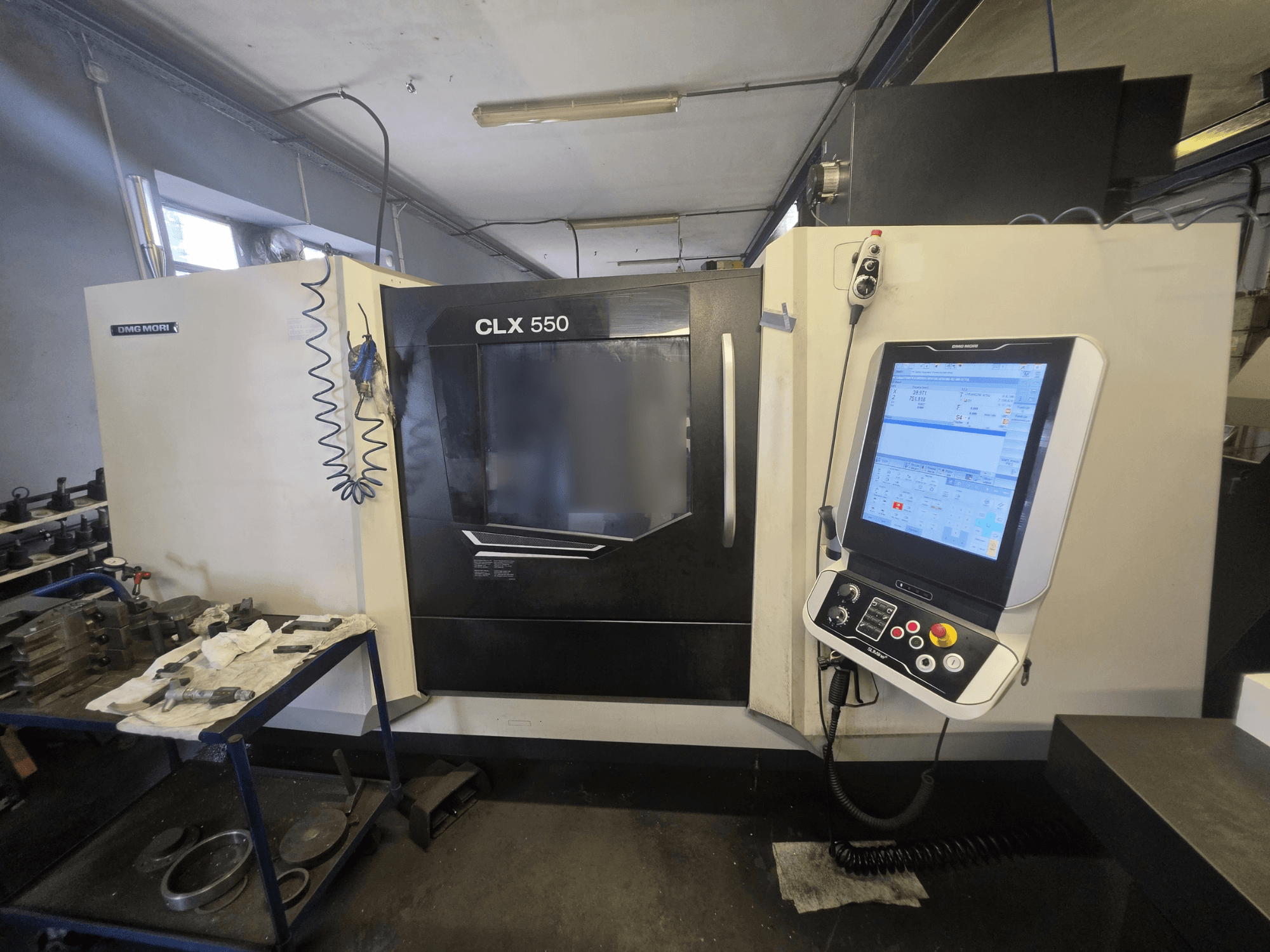

DMG MORI - CLX 550 V3PL-TUR-DMG-2020-00003

• Панель керування: DMG MORI SLIMline Multi-Touch, 19-дюймовий сенсорний екран

• Керовані осі: 3 (X, Z, C)

• Наробіток шпинделя: приблизно 20 292 год

Робоча потужність та осі

• Максимальний діаметр точіння: 480 мм

• Максимальна довжина точіння: 1 240 мм

• Прохід над станиною: 700 мм

• Прохід над поперечним супортом: 500 мм

• Швидкісний хід по осях X/Z: 30 м/хв

• Ось С головного шпинделя

Головний шпиндель і патрон

• Кінцева частина шпинделя: A2-8

• Розширена здатність обробки прутків: 102 мм

• Потужність шпинделя: 33 кВт при 40% / 22 кВт у безперервному режимі

• Крутний момент шпинделя: 630 Нм при 40 % / 420 Нм у безперервному режимі

• Гідравлічний патрон: SMW BH-D 320 / A2-8, D103 мм

• Функція диференціального тиску затиску

Револьверна головка та приводні інструменти

• Револьверна головка: 12-позиційна VDI 40 з 6 додатковими станціями BT

• Приводні інструменти: так

• Максимальна швидкість приводного інструменту: 4 000 об/хв

• Потужність приводного інструменту: 5,44 кВт при 40 %

• Крутний момент приводного інструменту: 20 Нм при 40 %

Задня бабка

• Хід задньої бабки: 1 200 мм

• Конус центрування: MT5

• Максимальне зусилля: 12 кН

Обладнання та опції

• Комплект налаштування

• Пакет для тропічного клімату

• Система подачі охолоджувальної рідини під тиском 12 бар

• Ручний пістолет для промивання робочої зони

• Функція регулювання частоти обертання шпинделя

• Сервісний агент DMG MORI

• DMG MORI Messenger V2

• DMG MORI NETservice

• DMG MORI IoTconnector

• Мови інтерфейсу: німецька/польська

Конструкція

• Похила чавунна станина

• Лінійні напрямні, ширина 45 мм

Додаткове обладнання

• Механічний пристрій для відведення масляного туману, 1 100 м³/год

• Комплект приводних патронів WTO VDI 40

• Набір із трьох м'яких губок для патрона BH-D315
