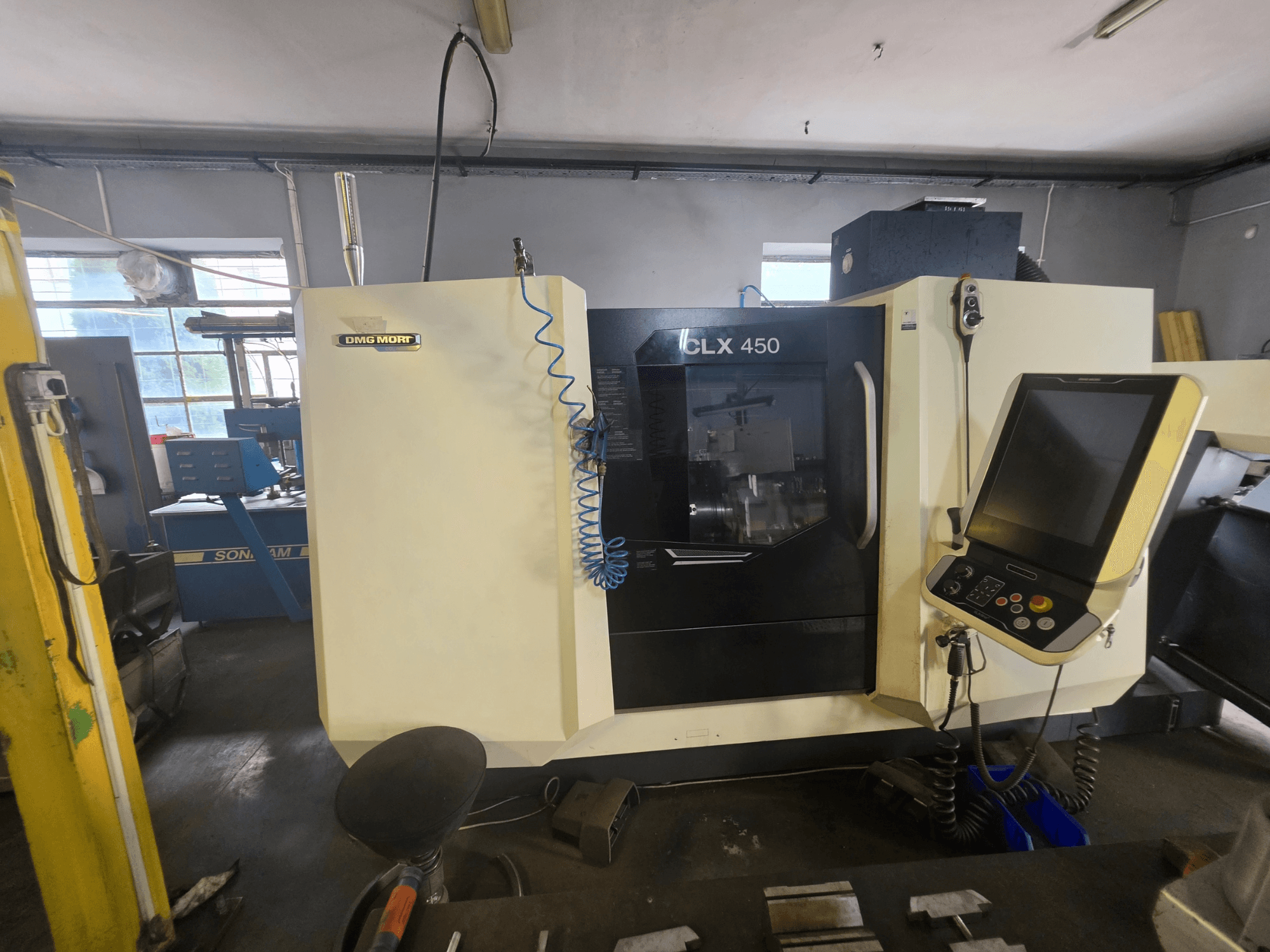

DMG MORI - CLX 450 V6PL-TUR-DMG-2021-00002

• Система управління: Siemens 840D з ShopTurn

• Інтерфейс оператора: DMG MORI SLIMline Multi-Touch, сенсорний екран 19"

• Наробіток шпинделя: приблизно 2 928 год

Робоча потужність та осі

• Осі: X, Y, Z; C-ось на головному та протишпинделі

• Максимальний діаметр точіння: 400 мм

• Прохід над станиною: 700 мм

• Прохід над поперечним супортом: 370 мм

• Швидкісний хід: X/Z 30 м/хв; Y 22,5 м/хв

Головний шпиндель

• Передня частина шпинделя: A2-8

• Діаметр заготовки: 80 мм

• Потужність: 25,5 кВт (40 % ED) / 17 кВт (S1)

• Крутний момент: 426 Нм (40 % робочого циклу) / 283 Нм (S1)

• Функція диференціального тиску затиску

Контршпиндель

• Максимальна швидкість: 5 000 об/хв

• Передня частина шпинделя: A2-6

• Потужність: 14 кВт (40 % ED) / 13 кВт (S1)

• Крутний момент: 192 Нм (40 % ED) / 171,5 Нм (S1)

• Функція диференціального тиску затиску

• Внутрішнє промивання патрона

• Функція допоміжної задньої бабки

Револьверна головка та приводні інструменти

• 12-позиційна револьверна головка VDI 40 з 6 додатковими станціями BT

• Приводні інструменти: до 4 000 об/хв

• Потужність/крутний момент приводного інструменту: 5,44 кВт (40 % ED) / 20 Нм (40 % ED)

Обладнання/опції (вбудовані у верстат)

• Комплект налаштування: система подачі охолоджувальної рідини під тиском 12 бар; пістолет для промивання охолоджувальною рідиною під тиском 5 бар

• Пакет безпечного затиску

• Можливості підключення: DMG MORI IoTconnector; DMG MORI Messenger V4

• Опції програмного забезпечення Siemens: Multi Threading 2.0; змінна швидкість шпинделя; цикл відрізки по осі Y; цикл прорізування шпоночного паза

Електричні характеристики

• Напруга живлення: 400 В ±10 %, 50 Гц

• Фази: L1, L2, L3, N, PE

• Підключене навантаження: 39 кВА

• Максимальний номінальний струм: 56 А
