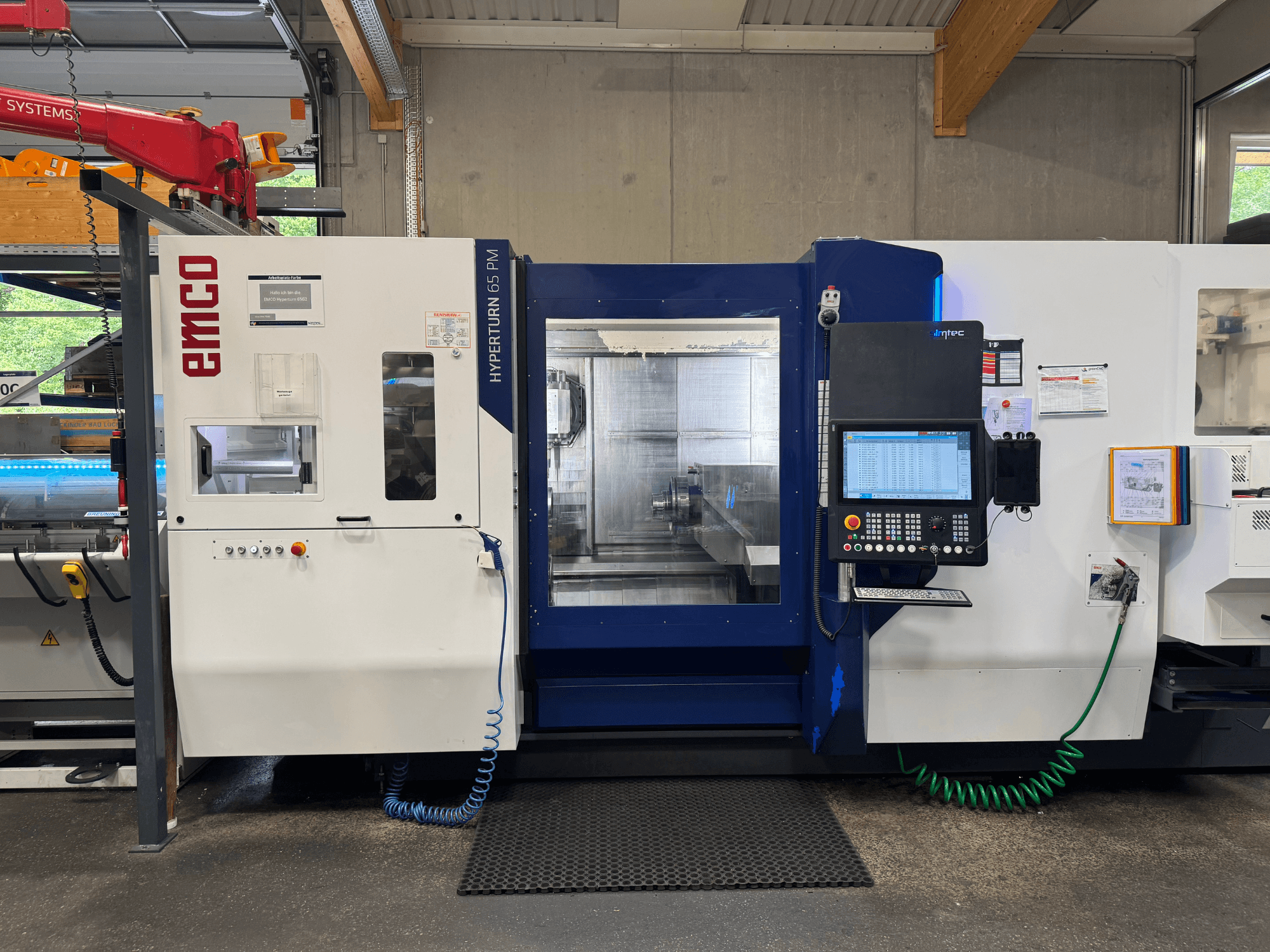

EMCO - Hyperturn 65 Powermill G2AT-TUR-EMC-2022-00001

• Головний шпиндель (прямий привід):

  • Макс. крутний момент: 250 Нм

• Додатковий шпиндель (прямий привід):

  • Макс. привідна сила: 29 кН (у комплекті)

  • Макс. крутний момент: 250 Нм

  • Діапазон частоти обертання: 0–5000 об/хв

• Фрезерний шпиндель (прямий привід):

  • Макс. потужність приводу: 37 кВт

  • Макс. крутний момент: 30 Нм

  • Діапазон обертів: 0–12000 об/хв

• Інструментальна револьверна головка (прямий привід):

  • Макс. потужність приводу: 10 кВт

  • Макс. крутний момент: 30 Нм

  • Діапазон частоти обертання: 0–12 000 об/хв

• Кінематика та осі:

  • Поперечний супорт у верхній частині з токарно-фрезерним шпинделем як моторним шпинделем; гідравлічне затискання під час токарної обробки

  • Хід по осі Y: +/- 120 мм

  • Вісь B з прямим приводом: +/- 120°, гідравлічне затискання

• Інструментальне оснащення:

  • 40-позиційний інструментальний магазин, HSK-T63

  • 12-позиційна радіальна револьверна головка з прямим приводом, інструментальний інтерфейс BMT55P

• Шпинделі та затиск:

  • Циліндр з високим затисканням з витяжною трубкою для головного шпинделя

  • Повний затискний циліндр з частковим порожнистим затиском глибиною 66 × 550 мм у протишпинделі

  • Програмований тиск затиску для головного та протилежного шпинделів

  • Зовнішнє промивання подачі на головному та протилежній шпинделях

  • Механічне гальмо утримання на головному та протишпинделі

  • Ось С для головного та протилежного шпинделів

• Управління та інтерфейс користувача:

  • SINUMERIK ONE / OPERATE, інтерфейс користувача на основі додатка EMCONNECT

  • 22-дюймовий мультитач-дисплей

  • IPC з 240 ГБ

  • Програмування діалогом SHOPTURN

  • 3D-моделювання та креслення

  • Виявлення залишків матеріалу

  • Розблокування з зовнішньої пам'яті

  • CAD-зчитувач (імпорт DXF)

  • TRANSMIT та TRACYL для програмування осі C

  • Інтерфейс USB, мережевий диск (Ethernet)

  • Клавіатура ПК, включаючи гарячі клавіші HMI

  • Світлодіодна панель стану

• Рідини та комунікації:

  • 2 лінії охолоджувальної рідини під тиском 25 бар

  • 2 насоси для промивання під тиском 4,3 бар

  • Блок кондиціонування повітря для шафи управління

  • Система охолодження для шпиндельних двигунів, фрезерного шпинделя, крутного двигуна осі B та прямого приводу револьверної головки

  • Гідравлічний агрегат

  • Освітлення верстата

  • 8 вирівнювальних елементів

• Зворотний зв'язок/вимірювання:

  • Скляні шкали: X1 (включно з пневматичною системою), Y1, Z1, X2 (HT65-PM-G2 / 840D-sl)

Додаткове обладнання

• Управління стружкою та фільтрація:

  • Конвеєр для стружки з шарнірним ременем, висота вивантаження 1200 мм

  • Стрічкова фільтрувальна система, 980 літрів

  • Насос для брудної води

• Опції керування/моніторингу:

  • Електронне маховикове колесо BAOD-SL (портативне, з магнітним кріпленням для контролерів Siemens)

  • Система контролю зносу та поломки інструменту EMCO / B40D-SL

  • Бездротовий датчик / контроль поломки свердла HSK BK-MICRO

  • 4-осьове точіння / збалансоване різання (опція SINUMERIK)

  • Альтернативна частота обертання переднього шпинделя (опція SINUMERIK)

  • Револьверна головка як задня бабка (опція SINUMERIK)

  • Контршпиндель у ролі задньої бабки (опція SINUMERIK)

• Подавач прутків (технічні характеристики згідно з наданими даними):

  • Довжина прутка: 300–1200 мм

  • Діаметр прутка: 10–104 мм

  • Опора для матеріалу (вид спереду): 800 × 1250 мм

  • Місткість: 12 прутків діаметром 65 мм

  • Макс. вантажопідйомність: 400 кг (макс. 74 кг/пруток)

  • Прямокутний матеріал: мінімальна довжина ребра 6 мм; максимальний периметр 105 мм

  • Шестигранний матеріал: SW від 5 до 85 мм

  • Круглий матеріал: <15 мм

  • Глибина втягування штовхача: 1470 мм

  • Живлення: 24 В постійного струму (інтерфейс)

  • Габарити: довжина 1800 мм; ширина 1315 мм

  • Висота супорта/шпинделя: 1090–1330 мм

  • Вага: приблизно 620 кг

• Аксесуари:
  затискний патрон, система швидкої заміни Hainbuch Centrotex M.
  Axzug SE100
  Axzug SE65
  Axfix SE 65
  Axfix SE100
  Втулка T210 GR0
  4 бахена футтера INOFlex® VT-S 016 (160 футтерів)
  Приблизна вартість товару: 70 000 €

  А також BMT 55 тримач знизу
  та 40 кріплень HSK (вартість обладнання приблизно: 30 000)

• У комплекті йде 3D-датчик (HSK63)
