CHANGO - AUDI TSV D5 TÜRDE-ROB-OTH-2020-00001

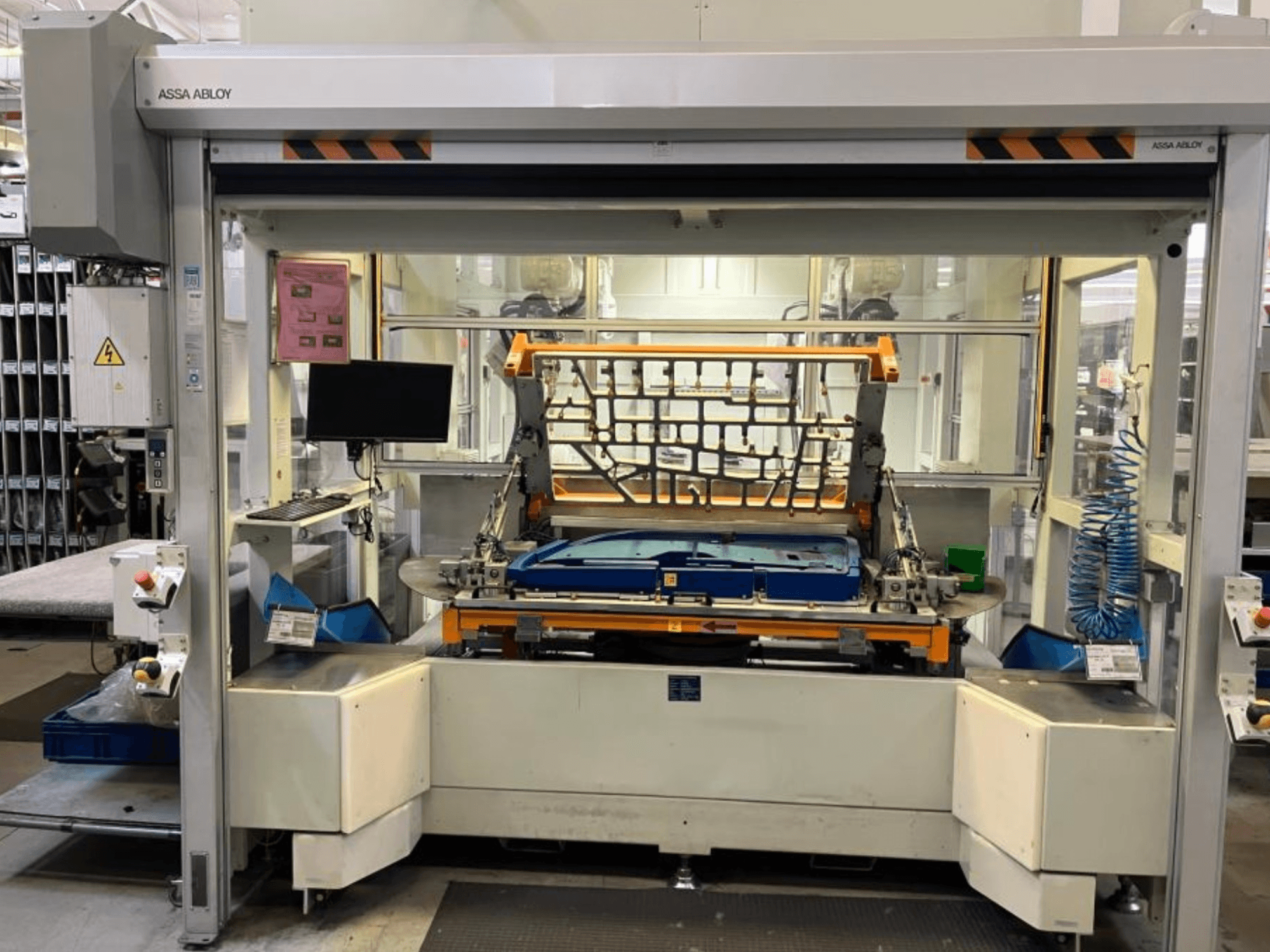

Машина CHANGO

• Система ультразвукового зварювання

• Бренд блоку управління: Siemens

• Модель блоку управління: ПЛК S7-300 / S7-1500

• Кількість роботів: 2

• Висота завантаження/розвантаження: 900 мм

• Тривалість циклу: 262 с (без завантаження/розвантаження)

• Задана тривалість циклу: 350 с

• Поворот поворотного столу: 180°

• Кількість точок зварювання: 85

• Точки поверхневого зварювання: 10

• Точки з'єднання штифтами: 71

• Точки кріплення ребер: 4

• Кількість сонотродів на одного робота: 3

• Час заміни сонотрода: 10 с

• Час зварювання на одну точку: 5 с

• Марка ультразвукового генератора: Herrmann

• Потужність генератора: 1 кВт

• Частота ультразвуку: 35 кГц

• Частота перетворювача: 35 кГц

Включно з роботами

• Виробник: ABB

• Модель: IRB 2600-20/1,65

• Кількість: 2

• Вантажопідйомність: 20 кг

• Кількість осей: 6 (на одного робота)

• Макс. радіус дії: 1650 мм

• Вага робота: 272 кг

• Контролер для роботів: ABB Robot Controller

Додаткове обладнання

• Поворотний індексувальний стіл

• 2 затискні пристосування (PU + латунні вставки)

• Ультразвукові генератори Herrmann (2 шт.)

• Перетворювачі Herrmann (6 шт.)

• Внутрішнє охолодження сонотрода

• Система швидкої заміни інструментів

• Пневматичні компоненти (Festo)

• Лінійні напрямні (ABBA / HIWIN)

• Електричні компоненти Omron / Schneider

• Електрична шафа управління

• Сенсорна панель Siemens TP1200

• Система витяжної вентиляції

• Електричні ролети

• Захисний світловий бар'єр (SICK / Leuze)

• Захисний вимикач Pilz

• Пневматичні циліндри

• Датчики переміщення

• Манометр

• Дверцята для технічного обслуговування

• Рама верстата

• Регульовані опорні п'яти
