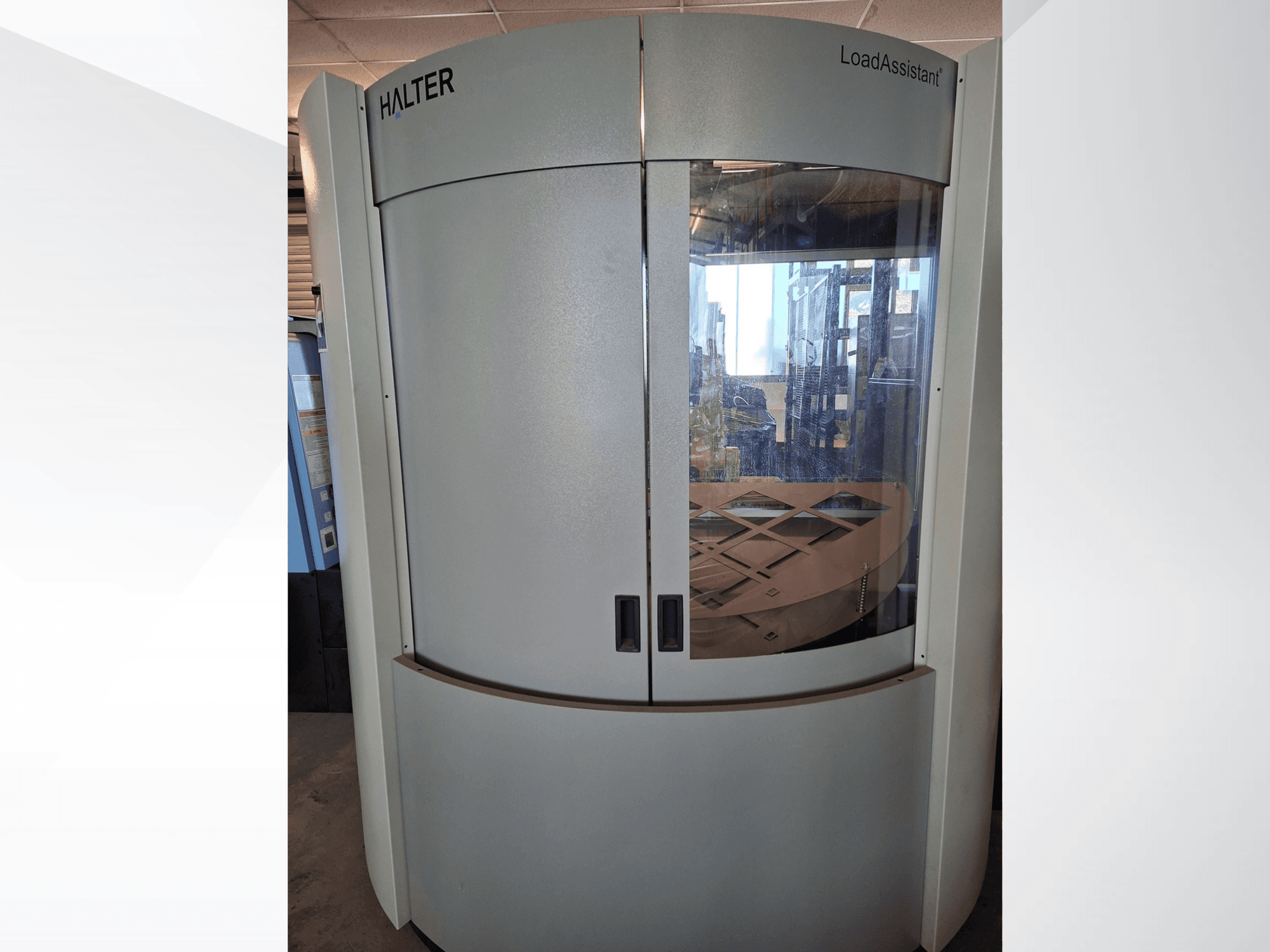

HALTER - LoadAssistant Universal Big 70 DE-ROB-HAL-2022-00001

HALTER LoadAssistant Universal Big 70 (2022)

• Бренд блоку управління: HALTER

• Модель блоку управління: SmartControl

• Сенсорний екран: 21 дюйм

• Програмування: графічне програмування (12 кроків)

• Кількість верстатів з ЧПУ: до 4

• Інтерфейс робота: Стандартний інтерфейс для верстатів з ЧПУ

• Джерело живлення: 400 В

• Максимальний струм: 16 А / 32 А

• Необхідний тиск повітря: 6,5 бар

• Обертовий завантажувальний стіл: Так

• Максимальна вантажопідйомність завантажувального столу: 3000 кг

Розмір заготовки:

• Діаметр заготовки: 10–300 мм

• Мінімальні розміри заготовки (Д × Ш): 10 × 10 мм

• Максимальні розміри заготовки (Д × Ш): 300 × 300 мм

• Корисне навантаження робота: 35 кг / 70 кг

• Максимальна загальна вага на завантажувальному столі: 3000 кг

• Максимальна кількість деталей (10–35 мм): 206

• Максимальна кількість заготовок (23–55 мм): 112

• Максимальна кількість деталей (23–85 мм): 62

• Максимальна кількість заготовок (23–115 мм): 46

• Максимальна кількість заготовок (23–175 мм): 28

• Максимальна кількість заготовок (23–195 мм): 24

• Максимальна кількість заготовок (23–300 мм): 18

Навантаження на вал:

• Діаметр заготовки: 10–40 мм / 10–80 мм

• Мінімальний розмір заготовки (Д × Ш): 10 × 10 мм

• Максимальний розмір заготовки (Д × Ш): 40 × 40 мм / 80 × 80 мм

• Довжина заготовки: 300–600 мм

Встановлені опції:

• Універсальний великий токарний захват 70

• Станція обертання

• Індикатор стану

• Решітчаста пластина 23–175 мм Big

• Блок інтерфейсу верстата

• Комплект кабелів для підключення до верстата

• Сертифікат CE для повного комплекту машини

З роботом-маніпулятором FANUC:

• Виробник: FANUC

• Модель: M-710iC/70

• Тип робота: промисловий робот

• Кількість осей: 6

• Максимальне навантаження: 70 кг
