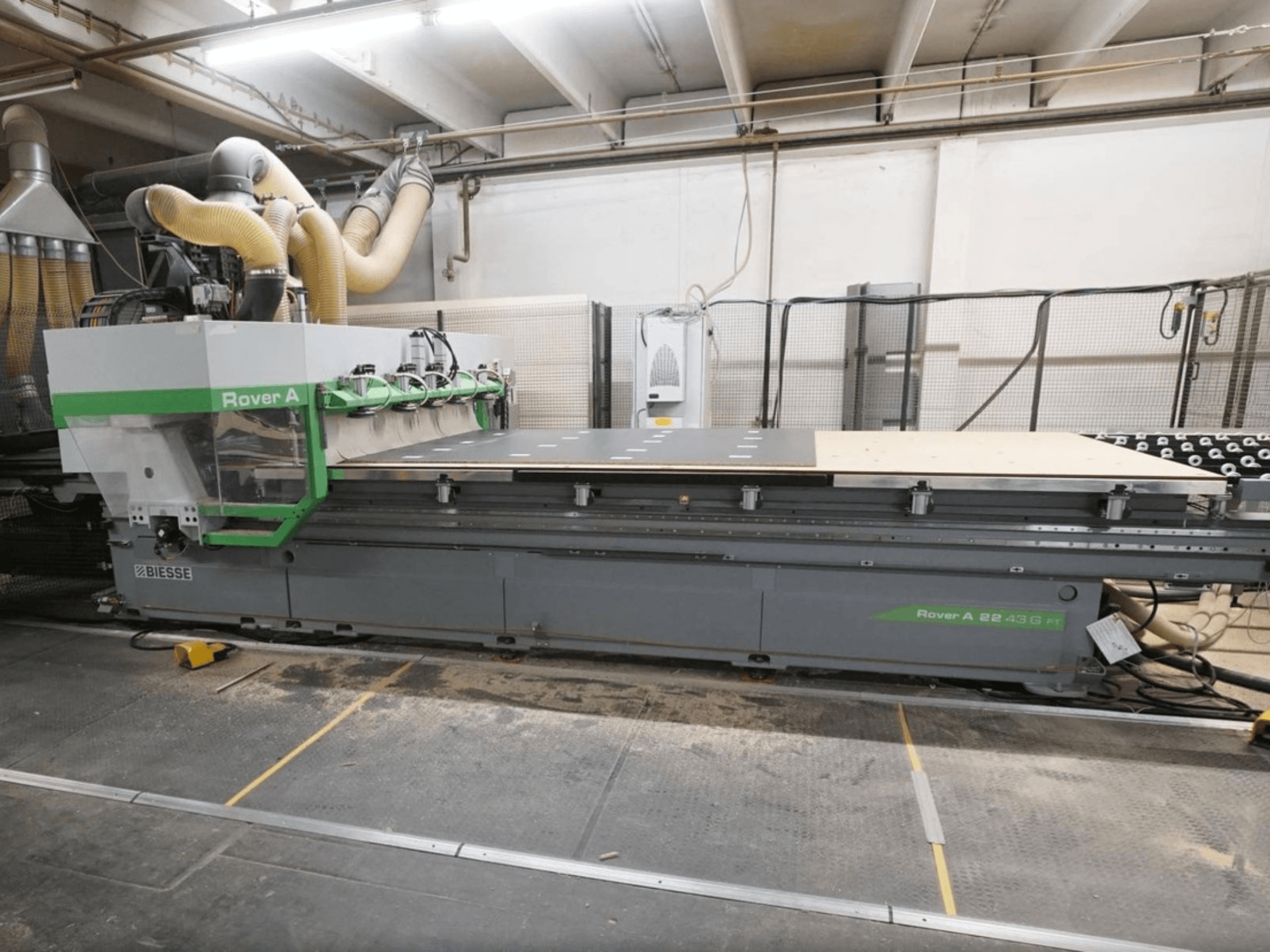

BIESSE - Rover A FT 2243DE-CNC-BIE-2014-00001

Технічні характеристики

• Розміри робочого столу: 4 300 × 2 205 мм

• Максимальна швидкість по осі X: 80 м/хв

• Максимальна швидкість по осі Y: 60 м/хв

• Максимальна швидкість по осі Z: 20 м/хв

• Хід по осі Z (версія з 3/4 осями): 325 мм

• Хід по осі Z (5-осьова версія): 430 мм

• Максимальний простір для заготовки по осі Z: 170 мм

• Максимальний зазор для заготовки з поворотним важелем: 120 мм

• Привід осей X/Y: рейка та шестерня

• Привід осі Z: кульковий гвинт

• Направляючі осей: лінійні направляючі з блоками з рециркуляційними кульковими підшипниками

• Продуктивність вакуумного насоса: 300 м³/год при 50 Гц

• Вакуумна система: 20 незалежних зон з ЧПУ-керуванням

• Робочі зони: 2

• Зони затиску: 2 по осі X

• Пневматичні упори: 16

• Крок решітчастого столу: 30 мм

• Розміри вакуумного модуля: 132 × 146 мм

• Висота вакуумного модуля: 29 мм

• Крок повороту вакуумного модуля: 15°

• Нагнітач повітряного столу: Так

• Максимальна товщина однієї панелі: 50 мм

• Мінімальна товщина однієї панелі: 9 мм

• Максимальна товщина завантаження декількох панелей: 20 мм

• Максимальна товщина розвантаження декількох панелей: 60 мм

• Товщина захисної дошки: 8–25 мм

• Максимальна вага панелі: 200 кг

• Мінімальний розмір панелі по осі Y для завантаження: 800 мм

• Довжина розвантажувального конвеєра: 4 800 мм

• Максимальна довжина панелі, що розвантажується: 4 300 мм

5-осьовий обробний блок

• Кількість осей: 5 осей інтерполяції

• Інтерфейс інструменту: HSK F63

• Охолодження: рідинне

• Потужність S1: 11 кВт / 15 HP при 12 000 об/хв

• Потужність S6: 13 кВт / 17,4 HP при 12 000 об/хв

• Максимальна швидкість обертання шпинделя: 20 000 об/хв

• Обертання по осі C: безперервне на 360°

• Швидкість обертання по осі C: 12,4 об/хв

• Діапазон позиціонування осі B: ±100°

• Швидкість осі B: 12,4 об/хв

• Підшипники шпинделя: керамічні

• Приводний двигун: безщітковий, з цифровим керуванням

• Редуктор: гармонічний редуктор

• Змащування: довічне змащування

Свердлильна головка

• Тип: BH 26 2L

• Максимальна кількість інструментів: 26

• Вертикальні свердлильні шпинделі: 16

• Розташування вертикальних шпинделів: 8 дюймів по осі X / 8 дюймів по осі Y

• Крок вертикальних шпинделів: 32 мм

• Горизонтальні свердлильні шпинделі: 4 з подвійним виходом

• Відстань між осями горизонтальних шпинделів: 32 мм

• Пили для прорізування канавок: 2

• Напрямки руху пил для прорізування канавок: X / Y

• Діаметр пилки для прорізування канавок: 120 мм

• Максимальна глибина прорізування: 25 мм

• Потужність двигуна: 1,7 кВт при 2 800 об/хв / 3 кВт при 6 000 об/хв

• Максимальна швидкість свердління: 6 000 об/хв

Магазин інструментів

• Тип: револьверний магазин інструментів

• Ємність: 16 інструментів

• Відстань між позиціями інструментів: 114 мм

• Максимальний діаметр інструменту при повній завантаженості магазину: 110 мм

• Максимальна вага одного інструмента: 7,5 кг

• Максимальна загальна вага інструментів: 55 кг

Автоматичне завантаження / розвантаження

• Напрямок завантаження: спереду

• Потік матеріалу: справа наліво

• Система завантаження/розвантаження: тип B

• Присоски: 5

• Продуктивність автоматичного завантаження: до 3 панелей

• Підмітальний вал: Так

• Автоматичне очищення столу: Так

• Завантажувальний стіл: автоматичне вирівнювання по осях X/Y

• Розвантажувальний конвеєр: з електроприводом

• Управління конвеєром: з ЧПУ

• Виявлення кінця конвеєра: фотоелемент

WINSTORE 3D

• Система: WINSTORE 3D K1

• Довжина системи: 16 000 мм

• Довжина балки: 8 000 мм

• Додаткові модулі: 3 000 / 6 000 / 8 000 мм

• Максимальна довжина рами вакуумного присосу: 5 200 мм

• Поперечні конвеєри: стрічкові, 5 200 мм

• Обробка панелей: необроблені та тонкі панелі

• Визначення ваги панелі: тензодатчик

• Мінімальна ширина панелі, що обробляється: 450 мм
