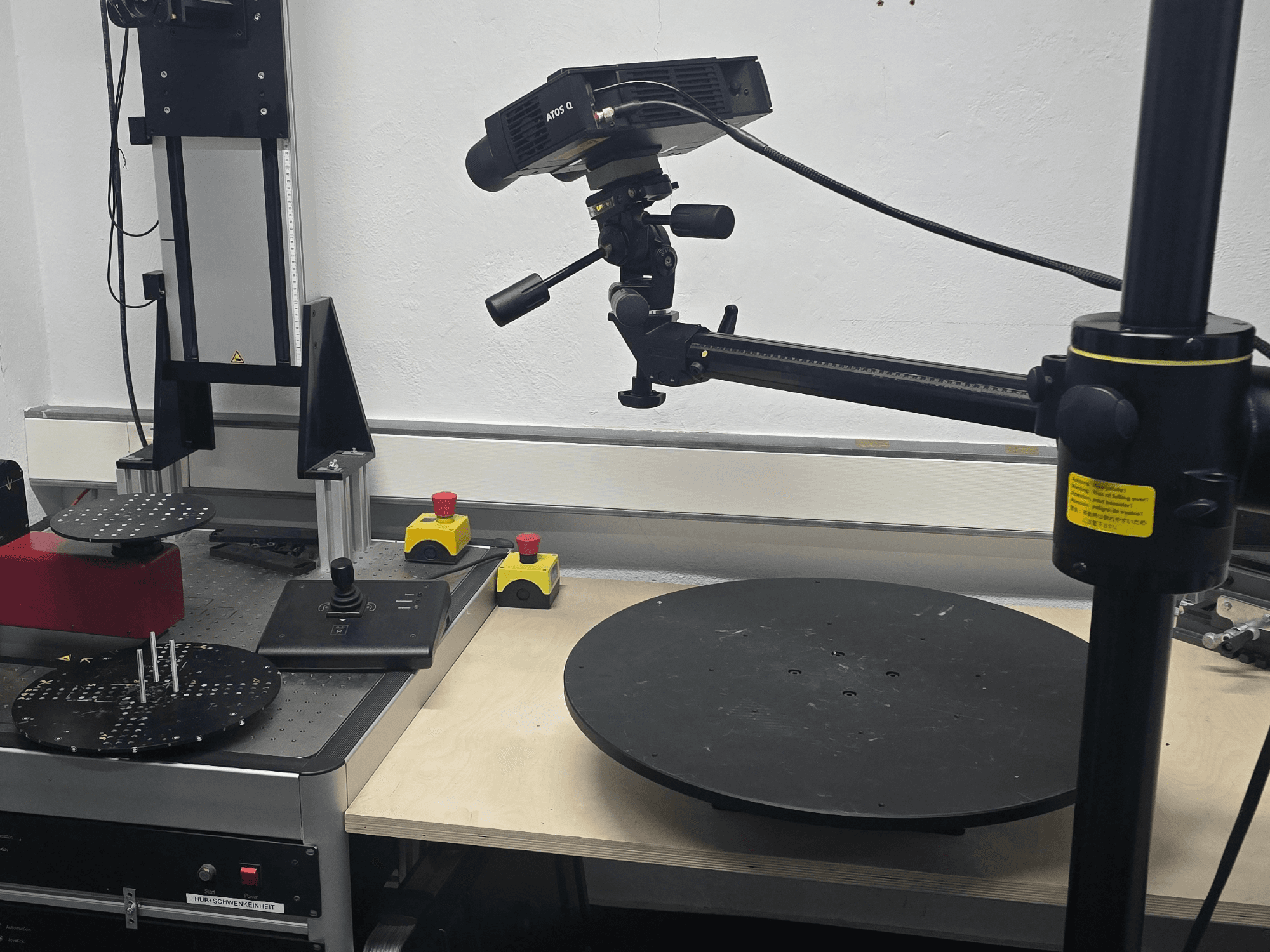

ZEISS - ATOS Q 12MDE-MEA-ZEI-2022-00002

- Роздільна здатність камер: 2 CMOS-камери по 12 мегапікселів (4112 × 3008 пікселів)

- Наробіння: 1 529 год (загальний час роботи / час до капітального ремонту)

- Об'єми вимірювання (MV) та технічні характеристики:

* MV50: 50 × 35 × 20 мм; Крок точок (12M): 0,012 мм; Відстань вимірювання: 490 мм; Фокусна відстань об'єктива камери: 90 мм; фокусна відстань об'єктива проектора: 60 мм; опорні точки: Ø 0,4 мм; калібрувальний об'єкт: CP40/MV60

* MV100: 100 × 70 × 60 мм; Крок точок (12M): 0,029 мм; Відстань вимірювання: 490 мм; Фокусна відстань об'єктива камери: 50 мм; Фокусна відстань об'єктива проектора: 27 мм; Референтні точки: Ø 0,8 мм; Об'єкт калібрування: CP40/MV100

* MV170: 170 × 130 × 130 мм; Крок точок (12M): 0,044 мм; Відстань вимірювання: 490 мм; Фокусна відстань об'єктива камери: 35 мм; Фокусна відстань об'єктива проектора: 20 мм; Референтні точки: Ø 0,8 мм; Калібрувальний об'єкт: CP40/MV170

* MV270: 270 × 200 × 200 мм; Крок точок (12M): 0,064 мм; Відстань вимірювання: 490 мм; Фокусна відстань об'єктива камери: 25 мм; Фокусна відстань об'єктива проектора: 14 мм; Референтні точки: Ø 1,5 мм; Калібрувальний об'єкт: CP40/MV320

* MV350: 350 × 260 × 260 мм; Крок точок (12M): 0,091 мм; Відстань вимірювання: 490 мм; Фокусна відстань об'єктива камери: 16 мм; Фокусна відстань об'єктива проектора: 10 мм; Референтні точки: Ø 1,5 мм; Калібрувальний об'єкт: CP40/MV320

* MV500: 500 × 370 × 320 мм; Крок точок (12M): 0,124 мм; Відстань вимірювання: 490 мм; Фокусна відстань об'єктива камери: 12 мм; Фокусна відстань об'єктива проектора: 6 мм; Референтні точки: Ø 3,0 мм; Калібрувальний об’єкт: CP40/MV560

- Фактичні робочі температури системи (екран стану):

* temp0 моноплата: 44,0 °C

* temp1 Деревина: 25,5 °C

* temp2 Повітря: 21,7 °C

* temp3 Світлодіод: 36,0 °C

* temp4 Frame-P: 27,8 °C

* temp5 DMD-P: 29,4 °C

* temp6 Об'єктив: 29,7 °C

- Швидкість обертання вентиляторів: Електронний вентилятор: 4237 об/хв; Вентилятор лампи: 4359 об/хв

- Орієнтація системи: нахил: 14,9°; крен: -3,7°

- Навантаження на поворотний стіл: макс. 150 кг (або макс. 40 кг залежно від конфігурації установки)

- Навантаження на блок нахилу та повороту: макс. 5 кг

- Технічні характеристики мобільної робочої станції (ноутбук Dell Precision 7760): 17-дюймовий дисплей, 64-бітний восьмиядерний процесор Intel 2,6 ГГц, 64 ГБ оперативної пам’яті, відеокарта NVIDIA Quadro з підтримкою OpenGL, SSD-накопичувач 1 ТБ, входи/виходи: Wi-Fi, LAN, 3 порти USB 3.2 / Thunderbolt 4

- Аксесуари та обладнання, що входять до комплекту: штатив, 4 вимірювальні поля (MV50, MV100, MV270, MV500) з калібрувальними пластинами, поворотний/панорамний блок з підйомником, поворотний стіл з 19-дюймовим блоком керування, мобільний контролер, конвертер з картою обробки зображень (волоконно-оптичний до Thunderbolt 3), Чохол для перенесення, блок живлення, ліцензія на програмне забезпечення у вигляді ключа
