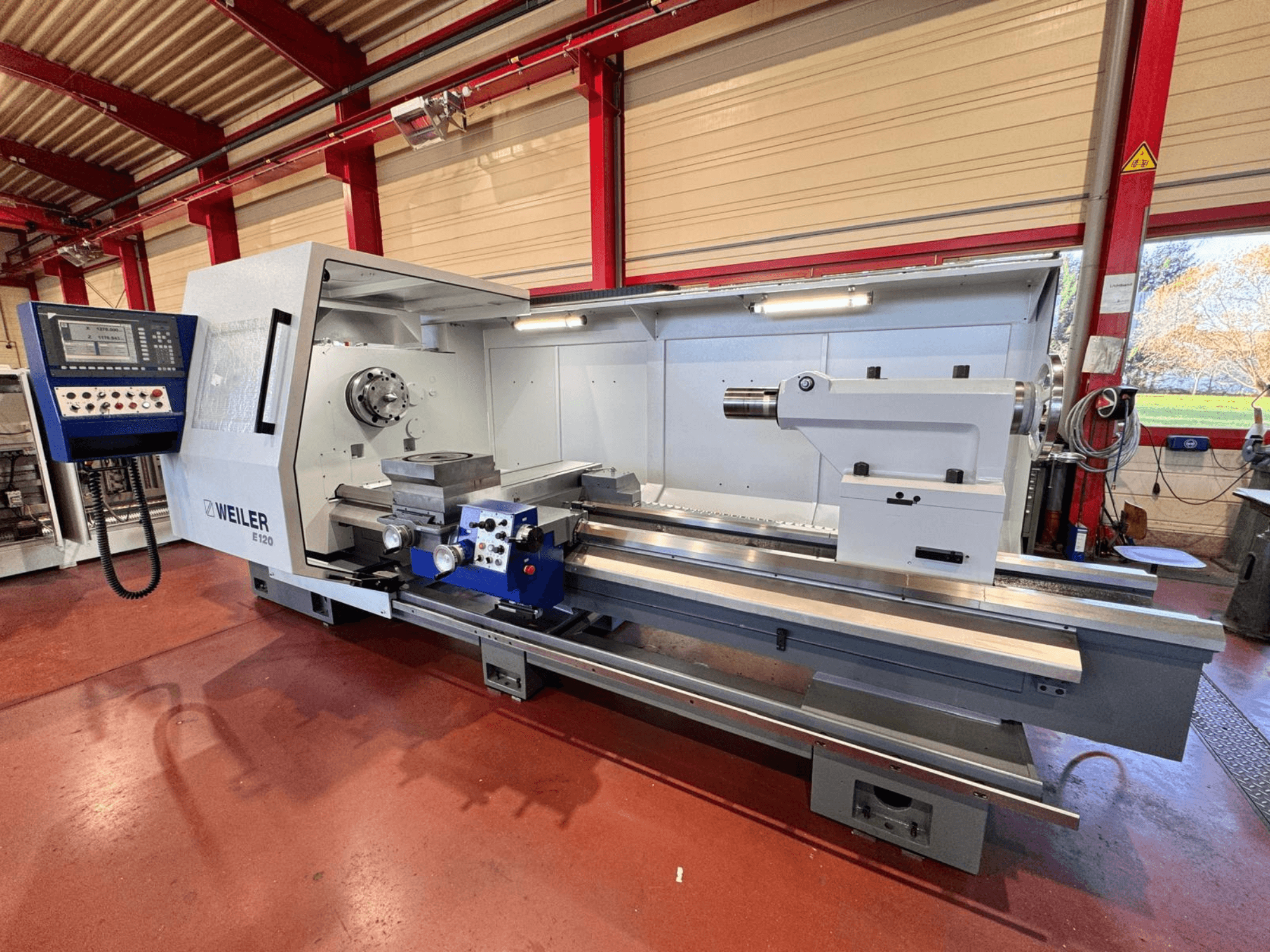

Токарний верстат Weiler E120, вид спереду, має панель керування, шпиндель, що обертається, та прецизійну станину з лінійними напрямними.
Токарний верстат Weiler E120, вид спереду, має панель керування, шпиндель, що обертається, та прецизійну станину з лінійними напрямними.

Weiler - E120x3000DE-TUR-WEI-2001-00002

235.000 €
ціна на гіндумак
(Ex works)
отримати офіційну пропозицію
Відвідайте машину
зробити зустрічну пропозицію
Завантажити PDF

Маєте додаткові запитання? Зв'яжіться з нами.

sales contact

Alessandro Martini

+49 162 585 84 48

a.martini@gindumac.com

whatsapp
Натисніть
Показати мовою оригіналу

Цей навантажувач Weiler E120x3000 був виготовлений у 2001 році. Він має міжосьову відстань 3000 мм, висоту центру 600 мм і діаметр розвороту над станиною 1200 мм. Діаметр шпинделя становить 165 мм, він оснащений надійним головним приводом потужністю 45/37 кВт. Цей верстат ідеально підходить для токарних робіт у важких умовах і включає в себе такі аксесуари, як токарний патрон, планшайбу та стійку опору. Зв'яжіться з нами для отримання додаткової інформації про цей верстат.

Огляд

  • бренд: Weiler
  • рік: 2001
  • МОДЕЛЬ: E120x3000
  • тип програми: Поворот.
  • Місцезнаходження: Німеччина
  • тип машини: Горизонтальний токарний верстат
  • марка блоку управління: SIEMENS

Технічна інформація - Weiler E120x3000

Блок керування

  • Марка керування: SIEMENS
  • Модель керування: 810 D

Розміри

  • Висота машини: 2120 mm
  • Довжина машини: 5400 mm
  • Вага машини: 11500 kg

Рух

  • Кількість осей: 2

Технічні характеристики

  • Потужність шпинделя: 45 kW

Додаткова інформація

  • Робоча зона:

    • Міжосьова відстань: 3000 мм

    • Висота по центру: 600 мм

    • Діаметр гойдалки над ліжком: 1200 мм

    • Діаметр розмаху над поперечним супортом: 830 мм

    • Хід поперечного каретки: 590 мм

    • Довжина направляючої супорта станини: 860 мм

    • Перетин токарного інструменту (В х Ш): 40 x 40 мм

    • Тримач інструменту: Parat розмір 4

  • Токарний шпиндель:

    • Шпиндельна головка DIN 55027 / 55026, розмір 15

    • Отвір шпинделя: 165 мм

    • Конусність головного шпинделя: метрична 171

  • Головний привід:

    • Потужність приводу (60% / 100% ED): 45 / 37 кВт

    • Максимальний крутний момент шпинделя: 8000 Нм

    • Діапазон частоти обертання 1 ступінь: 1-280 об/хв

    • Діапазон частоти обертання 2 ступінь: 4-900 об/хв

  • Задня бабка:

    • Діаметр пінолі: 140 мм

    • Хід пінолі: 300 мм

    • Внутрішнє конусність пера: MK 6

  • Розміри та вага верстата:

    • Габаритна довжина: 5400 мм (без транспортера стружки), 6535 мм (з транспортером стружки)

    • Габаритна ширина: 2600 мм

    • Загальна висота: 2120 мм

    • Вага верстата: 11 500 кг

  • Послуги з капітального ремонту:

    • Загартування і шліфування всіх напрямних станини

    • Шліфування напрямних задньої бабки

    • Капітальний ремонт всієї станини та поперечного супорта в зборі (шліфування/зачистка всіх напрямних)

    • Оновлення футеровки супорта станини

    • Оновлення або перекладка шпонкових пазів і нижніх напрямних

    • Заміна всіх склоочисників

    • Заміна всіх ременів

    • Капітальний ремонт головного шпинделя в зборі з задньою бабкою

    • Заміна осі X, включаючи підшипники

    • Заміна осі Z, включаючи підшипники

    • Капітальний ремонт пінолі задньої бабки (переточування конуса MK 6), заміна шпинделя і гайки

    • Налагодження інструментальної системи

    • Заміна електродвигуна головного шпинделя

    • Перевірка допоміжних двигунів (осі X і Z)

    • Капітальний ремонт існуючих захисних пристроїв (зсувний кожух / щелепний захист)

    • Заміна всіх поворотних, тумблерних і кінцевих вимикачів

    • Заміна шпинделя та енкодера маховика

    • Заміна рухомих кабелів і шлангів ЗОР в робочій зоні

    • Заміна центрального вузла змащення

    • Оновлення енергетичних ланцюгів

    • Фарбування відповідно до специфікації (стандартний текстурний базальтовий і світло-сірий)

    • Збірка та геометрична перевірка машини відповідно до DIN 8605

Додаткове обладнання

  • 1x токарний патрон Ø630 мм з різними зажимними губками

  • 1x торцева плита б/в Ø1100

  • 1x стаціонарна опора, макс. Ø300

  • 1x транспортер стружки б/в

*Можливі розбіжності між наведеними даними та фактичними значеннями
